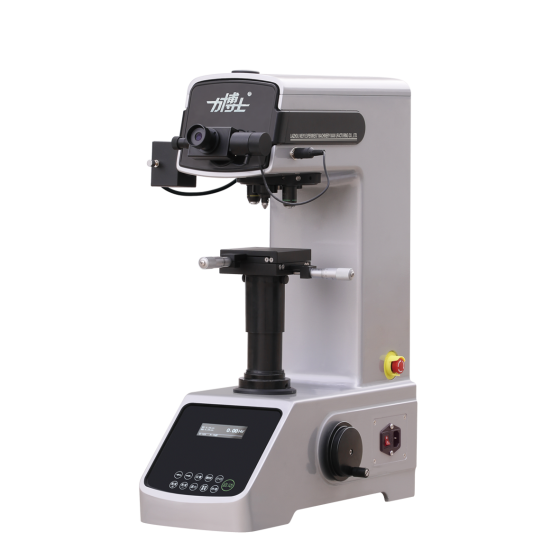

Máy đo độ cứng Vickers tải nhỏ Veiyee HV-5SPTA

Veiyee HV-5SPTA là máy đo độ cứng Vickers tải nhỏ dạng để bàn, tích hợp cơ khí, quang học và điện tử. Model sử dụng turret tự động, tự động thực hiện chu trình gia tải, giữ tải và dỡ tải; vết lõm được đo qua hệ quang học và thị kính vi trắc.

Thiết bị phù hợp cho các chi tiết nhỏ, tấm mỏng, lá kim loại, lớp mạ và các lớp bề mặt xử lý nhiệt; đồng thời có thể kiểm tra các vật liệu phi kim như thủy tinh và gốm trong phạm vi lực thử của máy. Cấu hình này tập trung vào dải tải Vickers từ 0.2 đến 5 kgf.

Đặc điểm chính của Veiyee HV-5SPTA

Turret tự động, hỗ trợ chuyển đổi giữa đầu ấn và vật kính trong quá trình thử.
Chu trình gia tải, giữ tải và dỡ tải được điều khiển tự động.
Hệ quang học dùng vật kính 20× cho quan sát và 40× cho đo; tổng độ phóng đại 200× và 400×.
Độ phân giải quang học được công bố 0.05 μm ở 20× và 0.025 μm ở 40×.
Hỗ trợ thang Vickers từ HV0.2 đến HV5 và dải giá trị độ cứng 5–3000 HV.
Máy in tích hợp; có thể sử dụng giao tiếp dữ liệu và phần mềm đo Vickers theo cấu hình tương thích của hãng.
Có thể lựa chọn đầu ấn Knoop và hệ thống xử lý ảnh CCD/phần mềm khi cấu hình yêu cầu.

Thông số kỹ thuật máy đo độ cứng HV-5SPTA

Thông số	Giá trị
Model	HV-5SPTA
Thang Vickers	HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Lực thử	1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 N
Lực thử tương ứng	0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5 kgf
Dải giá trị độ cứng	5–3000 HV
Điều khiển tải	Tự động: gia tải, giữ tải, dỡ tải
Thời gian giữ lực	Điều chỉnh 1–60 giây
Turret	Tự động
Vật kính	20× quan sát, 40× đo
Tổng độ phóng đại	200×, 400×
Khoảng đo quang học	0–200 μm
Độ phân giải	0.05 μm ở 20×; 0.025 μm ở 40×
Bàn XY	Kích thước 100×100 mm; hành trình 25×25 mm
Chiều cao mẫu tối đa	110 mm; 200 mm khi tháo ống nối dài
Khoảng cách từ tâm đầu ấn đến thành máy	130 mm
Nguồn điện	AC220V/50Hz
Kích thước ngoài	500×330×660 mm
Khối lượng	55 kg

Cấu hình và tùy chọn liên quan

Hệ thống HV-5SPTA sử dụng đầu ấn Vickers, bàn tọa độ XY và hệ quang học đo vết lõm. Theo danh mục phần mềm của hãng, HV-5SPTA nằm trong nhóm model tương thích với phần mềm đo Vickers tự động; khi cấu hình phần mềm/hình ảnh, các tùy chọn như camera CCD và xử lý ảnh có thể được sử dụng cho quy trình đo và lưu dữ liệu.

Ứng dụng

HV-5SPTA phù hợp cho đo độ cứng Vickers tải nhỏ trên chi tiết kim loại nhỏ, tấm mỏng, lá kim loại, lớp mạ và các lớp bề mặt tôi cứng. Dải lực tới 5 kgf cùng hệ quang học 200×/400× cũng cho phép kiểm tra các vật liệu phi kim như thủy tinh và gốm khi phù hợp với phương pháp Vickers.

Lý do lựa chọn Veiyee HV-5SPTA

Model HV-5SPTA tập trung vào dải tải 0.2–5 kgf, kết hợp turret tự động, chu trình tác dụng lực tự động và hệ quang học độ phân giải tới 0.025 μm. Đây là cấu hình phù hợp khi cần kiểm tra các chi tiết, lớp bề mặt hoặc mẫu mỏng mà dải tải Vickers nhỏ là yêu cầu chính.
