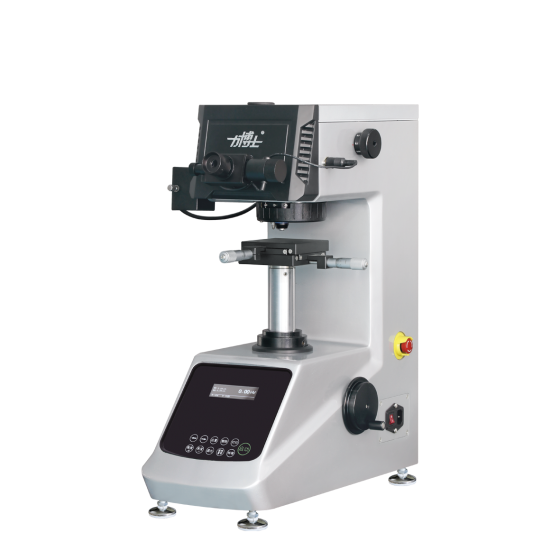

Máy đo độ cứng Micro-Vickers Veiyee HV-1000SPTA/SPA/STA/SA

Veiyee HV-1000SPTA/SPA/STA/SA là dòng máy đo độ cứng Micro-Vickers hỗ trợ phép thử Vickers và Knoop với 8 mức lực từ 10 gf đến 1000 gf. Series tích hợp cơ khí, quang học và bộ xử lý để tự động tính độ cứng sau khi người dùng nhập chiều dài đường chéo vết lõm đo bằng thị kính vi trắc số.

Bốn cấu hình SPTA, SPA, STA và SA dùng chung dải thang, lực thử và hệ quang học; khác nhau chủ yếu ở kiểu turret và máy in. Thiết bị có thể dùng như kính hiển vi kim tương; khi kết nối máy tính, camera CCD và phần mềm phù hợp, máy có thể trở thành hệ đo vi độ cứng xử lý ảnh và truyền kết quả, hình ảnh qua mạng.

Đặc điểm chính của HV-1000SPTA/SPA/STA/SA

Hỗ trợ thang Vickers HV0.01 đến HV1 và chế độ thử HV/HK.
Tự động gia tải, giữ tải và dỡ tải.
Chọn lực bằng tay quay; giá trị lực đang chọn được hiển thị trên màn hình.
Nhập số đo đường chéo từ thị kính vi trắc để máy tính toán, lưu, hiển thị, in theo cấu hình và chuyển đổi độ cứng.
Vật kính 10× để quan sát và 40× để đo; tổng độ phóng đại tương ứng 100× và 400×.
Vết lõm nhỏ, phù hợp với chi tiết mỏng, lớp bề mặt và mẫu không thể thử bằng lực lớn.
Có chức năng cảnh báo vùng/giới hạn theo bảng cấu hình của hãng.
Tự động chuyển sang chế độ chờ sau 5 phút không sử dụng.

Phân biệt bốn cấu hình

Cấu hình	Turret	Máy in
HV-1000SPTA	Tự động	Có
HV-1000STA	Tự động	Không
HV-1000SPA	Thủ công	Có
HV-1000SA	Thủ công	Không

Thang đo và lực thử

Thang Vickers	HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Lực thử (N)	0.098; 0.2452; 0.4903; 0.9807; 1.961; 2.942; 4.904; 9.807 N
Lực thử (gf)	10; 25; 50; 100; 200; 300; 500; 1000 gf
Dải giá trị độ cứng	5–3000 HV; giá trị được tính sau khi nhập dữ liệu đo từ thị kính vi trắc

Thông số kỹ thuật Veiyee HV-1000SPTA/SPA/STA/SA

Model/series	HV-1000SPTA, HV-1000SPA, HV-1000STA, HV-1000SA
Chế độ thử	HV/HK
Chọn lực thử	Xoay tay quay chọn lực; lực hiện tại hiển thị trên màn hình
Điều khiển tải	Tự động gia tải, giữ tải và dỡ tải
Turret	Tự động trên SPTA/STA; thủ công trên SPA/SA
Thời gian giữ tải	Điều chỉnh 1–60 s, bước tăng 5 s
Chiều cao mẫu tối đa	110 mm
Khoảng cách từ tâm vết lõm đến thành máy	110 mm
Hệ quang học	Vật kính 10× quan sát, 40× đo; độ chia 0.025 μm
Tổng độ phóng đại	100× quan sát; 400× đo
Phạm vi đo quang học	0–200 μm
Bàn tọa độ XY	100 × 100 mm; hành trình 25 × 25 mm; độ phân giải 0.01 mm
Nguồn sáng	12 V/20 W; điều chỉnh độ sáng PWM
Tiết kiệm năng lượng	Tự động chờ sau 5 phút không sử dụng
Nguồn điện	220 V, 50 Hz; tổng công suất 100 W
Kích thước tổng thể	525 × 330 × 620 mm
Khối lượng	36 kg
Chức năng đặc biệt	Cảnh báo vùng/giới hạn
Tiêu chuẩn trong bảng thông số	GB/T 4340.2, ISO 6507, ASTM E92

Phần mô tả của nhà sản xuất đồng thời nêu thiết kế theo GB/T 4340.2-2012, ISO 6507-2 và ASTM E384. Khi lập quy trình thử hoặc hồ sơ hiệu chuẩn, nên đối chiếu phiên bản tiêu chuẩn cần áp dụng với tài liệu kỹ thuật đi kèm đúng cấu hình máy.

Cấu hình tiêu chuẩn

Thân máy đo độ cứng Vickers: 1 bộ; đầu ấn Vickers: 1 chiếc.
Vật kính 10× và 40×: mỗi loại 1 chiếc.
Hộp phụ kiện: 1 hộp; thị kính vi trắc số 10×: 1 chiếc.
Bàn thử tọa độ chữ thập: 1 chiếc; vít cân bằng M10×25: 4 chiếc; nivo: 1 chiếc.
Khóa lục giác 2.5 mm và 3 mm: mỗi loại 1 chiếc.
Tua vít Phillips 5×75 và tua vít dẹt 5×75: mỗi loại 1 chiếc.
Block chuẩn Vickers 700–800HV1: 1 block; block chuẩn 400–600HV0.2: 1 block.
Nắp che bụi: 1 chiếc; cầu chì 2A dự phòng: 2 chiếc; bóng halogen 12 V/20 W dự phòng: 1 chiếc; dây nguồn: 1 dây.
Bàn thử mẫu mỏng, kìm mũi phẳng và bàn thử dây mảnh: mỗi loại 1 chiếc.
Vít lục giác M5×12 bằng thép không gỉ: 4 chiếc.
Khối chữ V lớn và khối chữ V nhỏ: mỗi loại 1 chiếc.
Chứng nhận phù hợp, hướng dẫn sử dụng và packing list: mỗi loại 1 bản.

Phụ kiện tùy chọn

Block độ cứng bổ sung.
Hệ thống xử lý hình ảnh CCD.

Ứng dụng

Dòng HV-1000SPTA/SPA/STA/SA phù hợp để đo độ cứng Vickers hoặc Knoop của chi tiết kim loại rất nhỏ, lát mỏng, lá kim loại, lớp tôi cứng, lớp mạ điện, lớp thấm nitơ, lớp thấm cacbon và lớp thấm xyanua. Hãng cũng nêu các ứng dụng trên trang sức, gốm và thủy tinh khi vật liệu không thể thử bằng lực lớn.

Khả năng sử dụng thiết bị như kính hiển vi kim tương và tùy chọn CCD giúp mở rộng từ đọc vết lõm bằng thị kính sang xử lý ảnh trên máy tính khi quy trình yêu cầu lưu ảnh hoặc truyền kết quả qua mạng.

Kết luận

Máy đo độ cứng Micro-Vickers Veiyee HV-1000SPTA/SPA/STA/SA cung cấp cùng dải lực 10–1000 gf và hệ quang 100×/400×, nhưng cho phép lựa chọn turret tự động hoặc thủ công và máy in có hoặc không. Việc chọn đúng cấu hình nên dựa trên mức tự động hóa mong muốn, nhu cầu in kết quả và kế hoạch tích hợp CCD/phần mềm xử lý ảnh.
