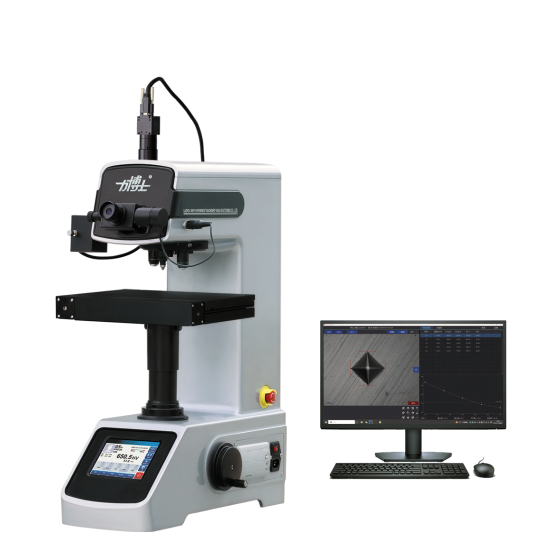

Máy đo độ cứng Vickers bán tự động Veiyee BHV-5/10/30/50TPTA

Veiyee BHV-5/10/30/50TPTA là dòng máy đo độ cứng Vickers kỹ thuật số bán tự động gồm BHV-5TPTA, BHV-10TPTA, BHV-30TPTA và BHV-50TPTA. Dòng máy được thiết kế cho phép thử Vickers vi mô và vĩ mô trên chi tiết kim loại nhỏ, tấm mỏng, lá kim loại, dây, lớp tôi cứng mỏng, lớp mạ điện và một số vật liệu phi kim như thủy tinh, trang sức và gốm.

Thiết bị tích hợp hệ quang học, cơ khí và điện tử, sử dụng màn hình cảm ứng để chọn lực thử và điều khiển chu trình đặt lực, giữ lực, tháo lực tự động. Việc đọc độ cứng được thực hiện bằng hệ thống đo trên máy tính, trong khi lấy nét được thực hiện thủ công.

Đặc điểm nổi bật của BHV-5/10/30/50TPTA

Bốn lựa chọn model với lực thử từ 0,2 đến 50 kgf tùy cấu hình.
Lựa chọn lực thử bằng màn hình cảm ứng.
Tự động đặt lực, giữ lực và tháo lực.
Đọc độ cứng bằng hệ thống đo tự động trên máy tính.
Lấy nét thủ công.
Hệ quang học độ phóng đại cao với thị kính 10× và vật kính quan sát/đo theo từng model.
Độ phân giải đo xuống đến 0,025 μm tùy model.
Có bàn XY thủ công và bàn thử tự động kích thước 312 × 225 mm.
Chiều cao mẫu tối đa 110 mm, có thể đạt 200 mm khi tháo ống nối dài.

Lực thử và thang đo theo model

Model	Lực thử	Thang đo
BHV-5TPTA	1,961; 2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,03 N tương ứng 0,2; 0,3; 0,5; 1; 2; 2,5; 3; 5 kgf	HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA	2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,03; 98,07 N tương ứng 0,3; 0,5; 1; 2; 2,5; 3; 5; 10 kgf	HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA	4,903; 9,807; 19,61; 24,52; 29,42; 49,03; 98,07; 196; 294,2 N tương ứng 0,5; 1; 2; 2,5; 3; 5; 10; 20; 30 kgf	HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA	9,807; 19,61; 24,52; 29,42; 49,03; 98,07; 196; 294,2; 490,3 N tương ứng 1; 2; 2,5; 3; 5; 10; 20; 30; 50 kgf	HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Thông số kỹ thuật Veiyee BHV-5/10/30/50TPTA

Model/series	BHV-5/10/30/50TPTA
Kiểu thiết bị	Máy đo độ cứng Vickers kỹ thuật số bán tự động
Chọn lực thử	Màn hình cảm ứng
Tạo lực	Tự động: đặt lực, giữ lực, tháo lực
Thời gian giữ lực	0–99 s
Dải độ cứng	BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Lấy nét	Thủ công
Đọc độ cứng	Máy tính tự động đo vết lõm
Chiều cao mẫu tối đa	110 mm; 200 mm khi tháo ống nối dài
Khoảng cách từ tâm đầu ấn đến thành máy	130 mm
Hệ quang BHV-5	Vật kính 20× quan sát, 40× đo; thị kính 10×; tổng phóng đại 200×/400×
Hệ quang BHV-10/30/50	Vật kính 10× quan sát, 40× đo; thị kính 10×; tổng phóng đại theo cấu hình
Độ phân giải đo	0,025 μm; các cấu hình khác 0,0625 μm hoặc 0,125 μm tùy model
Nâng bàn thử	Thủ công
Bàn XY thủ công	100 × 100 mm
Hành trình bàn XY	25 × 25 mm
Độ phân giải bàn XY	0,01 mm
Bàn thử tự động	312 × 225 mm
Hành trình bàn tự động	X: 110 mm; Y: 90 mm
Nguồn sáng	12V/20W
Nguồn điện	220V 50Hz
Kích thước tổng thể	500 × 330 × 660 mm
Khối lượng	55 kg

Ứng dụng

BHV-5/10/30/50TPTA phù hợp cho thử độ cứng trên các chi tiết kim loại kích thước nhỏ, tấm mỏng, lá kim loại, dây, lớp tôi cứng mỏng và lớp mạ điện. Dòng máy cũng được nhà sản xuất định hướng cho một số vật liệu phi kim như thủy tinh, trang sức và gốm, đặc biệt khi phép thử Rockwell hoặc các phương pháp có lực thử tương đối lớn không phù hợp.

Khả năng đo theo vi cấu trúc còn cho phép đánh giá độ cứng bên trong của vật liệu đã tôi cảm ứng hoặc thấm cacbon theo vị trí cần kiểm tra.

Khác biệt của cấu hình bán tự động BHV

Dòng BHV kết hợp chu trình tải tự động với lấy nét thủ công và đo vết lõm tự động trên máy tính. Cấu hình này giảm các bước tính toán thủ công sau khi tạo vết lõm nhưng vẫn giữ thao tác lấy nét do người vận hành thực hiện. Bàn thử tự động 312 × 225 mm với hành trình X 110 mm và Y 90 mm hỗ trợ bố trí nhiều vị trí đo trên mẫu.

Kết luận

Máy đo độ cứng Vickers bán tự động Veiyee BHV-5/10/30/50TPTA cung cấp dải lực từ 0,2 đến 50 kgf tùy model, chu trình tạo lực tự động, đo độ cứng bằng máy tính và bàn thử tự động. Đây là lựa chọn phù hợp khi cần nâng mức tự động hóa ở khâu đo vết lõm nhưng vẫn chấp nhận thao tác lấy nét thủ công.
