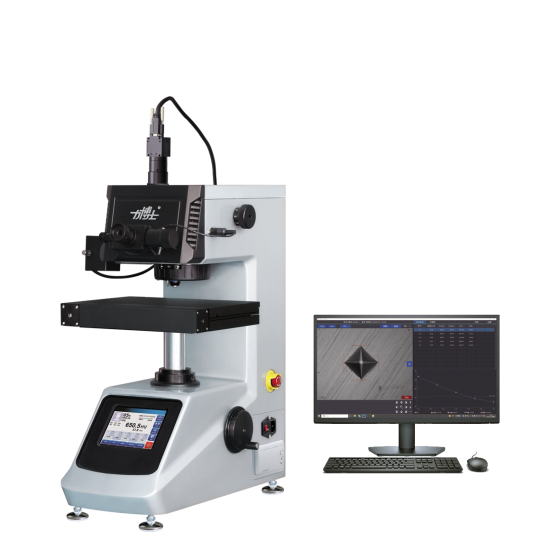

Máy đo độ cứng Micro-Vickers bán tự động Veiyee BHV-1000TPTA

Veiyee BHV-1000TPTA là máy đo độ cứng Micro-Vickers bán tự động tích hợp cơ khí, quang học và máy tính. Thiết bị tự động thực hiện chu trình gia tải, giữ tải và dỡ tải, tự động chuyển đổi vật kính/đầu ấn, đồng thời sử dụng máy tính để hiển thị ảnh vết lõm và đo tự động.

Model hỗ trợ phép thử Vickers và Knoop trong dải 5–3000 HV, với 8 mức lực từ 10 gf đến 1000 gf. Bàn thử tự động cho phép điều khiển vị trí bằng tay, điện hoặc máy tính trên trục X và Y, phù hợp với quy trình đo nhiều điểm và phân tích chiều sâu lớp thấm cacbon.

Đặc điểm nổi bật của BHV-1000TPTA

Liên kết phần mềm với máy đo độ cứng, cho phép thao tác và quản lý phép thử trên máy tính.
Hệ dây kết nối tích hợp theo hướng cắm và sử dụng, giúp đơn giản hóa quá trình lắp đặt.
Điều chỉnh điện vị trí bàn thử theo phương ngang bằng phần mềm.
Chuyển đổi giữa chế độ hình ảnh và video, hỗ trợ lấy nét theo thời gian thực.
Quét bề mặt mẫu để tạo ảnh toàn cảnh và định vị nhanh điểm thử.
Cung cấp 6 tùy chọn hiệu chỉnh bề mặt nhằm giảm sai số khi thử trên bề mặt.
Phân tích dữ liệu đa chiều với 3 phương pháp chuyển đổi độ cứng, đường cong kết quả theo thời gian thực và chức năng thống kê.
Tùy chỉnh thông tin báo cáo; báo cáo có thể kèm dữ liệu chi tiết và ảnh vết lõm.
Tùy chỉnh loại phép thử, thông số thử và phương pháp phân tích dữ liệu.
Đo kích thước theo thang đo và lưu dữ liệu vào báo cáo theo thời gian thực.
Đặt ngưỡng độ cứng, tự động tính chiều sâu lớp thấm cacbon và phân tích đường cong.
Định vị bằng tọa độ, kiểm soát vị trí kiểm tra và phạm vi di chuyển của bàn thử.

Thang đo và lực thử

Thang Vickers	HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Lực thử (N)	0.098; 0.2452; 0.4903; 0.9807; 1.961; 2.942; 4.904; 9.807 N
Lực thử (gf)	10; 25; 50; 100; 200; 300; 500; 1000 gf
Chế độ thử	HV/HK
Dải giá trị độ cứng	5–3000 HV

Thông số kỹ thuật Veiyee BHV-1000TPTA

Model	BHV-1000TPTA
Loại thiết bị	Máy đo độ cứng Micro-Vickers bán tự động
Chọn lực thử	Xoay tay quay chọn lực; lực hiện tại hiển thị trên màn hình
Điều khiển tải	Tự động gia tải, giữ tải và dỡ tải
Turret	Tự động chuyển đổi vật kính và đầu ấn
Đọc độ cứng	Máy tính hiển thị ảnh vết lõm và thực hiện đo tự động
Thời gian giữ tải	Điều chỉnh 0–99 s
Chiều cao mẫu tối đa	105 mm
Khoảng cách từ tâm vết lõm đến thành máy	110 mm
Vật kính	10× quan sát; 40× đo
Tổng độ phóng đại	100× quan sát; 400× đo
Phạm vi đo quang học	0–200 μm
Độ chia hệ quang	0.025 μm
Bàn tọa độ XY	100 × 100 mm; hành trình 25 × 25 mm; độ phân giải 0.01 mm
Bàn thử tự động	312 × 225 mm; hành trình X 110 mm, Y 90 mm
Điều khiển di chuyển bàn thử	Điều khiển thủ công, điều khiển điện và điều khiển bằng máy tính trên trục X/Y
Nguồn sáng	12 V/20 W; điều chỉnh độ sáng PWM
Chế độ tiết kiệm năng lượng	Có thể cài thời gian để tự động chuyển sang chế độ chờ
Nguồn điện	220 V, 50 Hz
Kích thước tổng thể	525 × 330 × 620 mm (Dài × Rộng × Cao)
Khối lượng	36 kg
Tiêu chuẩn	GB/T 4340.2, ISO 6507, ASTM E92

Cấu hình tiêu chuẩn

Thân máy đo độ cứng Vickers: 1 bộ; đầu ấn Vickers: 1 chiếc.
Vật kính 10× và 40×: mỗi loại 1 chiếc.
Hộp phụ kiện: 1 hộp; thị kính vi trắc số 10×: 1 chiếc.
Bàn thử tọa độ chữ thập: 1 chiếc; vít cân bằng M10×25: 4 chiếc; nivo: 1 chiếc.
Khóa lục giác 2.5 mm và 3 mm: mỗi loại 1 chiếc.
Tua vít Phillips 5×75: 1 chiếc; tua vít dẹt 4×75: 1 chiếc.
Block chuẩn Vickers 700–800HV1: 1 block; block chuẩn 400–600HV0.2: 1 block.
Nắp che bụi: 1 chiếc; cầu chì 2A dự phòng: 2 chiếc; bóng halogen 12 V/20 W dự phòng: 1 chiếc; dây nguồn: 1 dây.
Bàn thử mẫu mỏng, kìm mũi phẳng và bàn thử dây mảnh: mỗi loại 1 chiếc.
Vít lục giác M5×12 bằng thép không gỉ: 4 chiếc.
Khối chữ V lớn và khối chữ V nhỏ: mỗi loại 1 chiếc.
Chứng nhận phù hợp, hướng dẫn sử dụng và packing list: mỗi loại 1 bản.
Bàn tự động Vickers: 1 bộ; máy tính: 1 bộ; hệ thống đo độ cứng Vickers: 1 bộ.

Ứng dụng

BHV-1000TPTA dùng để đo độ cứng Vickers hoặc Knoop của chi tiết kim loại rất nhỏ, lát mỏng, lá kim loại, lớp tôi cứng, lớp mạ điện, lớp thấm nitơ, lớp thấm cacbon và lớp thấm xyanua. Thiết bị cũng được hãng nêu cho các vật liệu phi kim không phù hợp với lực thử lớn như trang sức, gốm và thủy tinh.

Bàn thử tự động, định vị tọa độ, ảnh toàn cảnh và chức năng tính chiều sâu lớp thấm cacbon hỗ trợ các phép đo nhiều điểm, lập đường cong độ cứng và truy xuất báo cáo trong phòng QC/QA, R&D và phòng thí nghiệm vật liệu.

Lợi ích của cấu hình bán tự động

Khác với cấu hình đọc vết lõm thủ công, BHV-1000TPTA đưa ảnh vết lõm lên máy tính và thực hiện đo tự động. Người dùng vẫn chọn lực bằng tay quay, trong khi chu trình tạo lực, turret, đo ảnh, lưu báo cáo và điều khiển vị trí bàn thử được tự động hóa theo từng chức năng. Cách bố trí này phù hợp khi cần nâng cao khả năng quản lý dữ liệu và đo lặp nhiều vị trí nhưng vẫn giữ thao tác chọn lực trực tiếp trên máy.

Kết luận

Máy đo độ cứng Micro-Vickers bán tự động Veiyee BHV-1000TPTA có 8 mức lực 10–1000 gf, hỗ trợ HV/HK, đo vết lõm tự động trên máy tính và bàn thử tự động hành trình X 110 mm, Y 90 mm. Đây là cấu hình phù hợp cho phép thử vi độ cứng cần lập báo cáo, thống kê, định vị theo tọa độ và đánh giá chiều sâu lớp thấm cacbon.
