Máy đo tọa độ quang học CMM VISIUS — Giải pháp đo nhanh, hiệu quả cho QC & sản xuất

VISIUS là dòng CMM quang học (optical coordinate measuring machine) cấp đầu vào của Hexagon, được thiết kế để mang khả năng đo tự động cao tốc 2D vào quy trình kiểm tra chất lượng sản xuất.

Thiết bị kết hợp đo không tiếp xúc (vision measurement) với độ chính xác đáng tin cậy, giao diện thân thiện và mức chi phí hợp lý — hướng tới các nhà sản xuất muốn cải thiện “tốc độ kiểm tra” mà không cần đầu tư hệ thống CMM cao cấp phức tạp.

VISIUS được tích hợp sẵn phần mềm Metus của Hexagon để người vận hành dễ sử dụng, giúp rút ngắn thời gian lập chương trình đo và giảm sai số người dùng.

Tính năng nổi bật

Tính năng	Lợi ích
Đo 2D tốc độ cao bằng cảm biến hình ảnh (vision)	Ví dụ: chụp ảnh, định vị nhiều điểm cùng lúc, giảm chu kỳ đo nhiều bước.
Cấu hình All-in-One, dễ sử dụng	VISIUS có cấu hình cơ bản sẵn: cảm biến nhìn, camera cho định vị, phần mềm Metus.
Chuyển sang multisensor nếu cần	Có thể thêm đầu dò tiếp xúc (touch trigger probe) hoặc cảm biến ánh sáng trắng (chromatic white light sensor – CWS) để đo chiều cao / bề mặt.
Độ chính xác theo chuẩn ISO 10360	VISIUS đảm bảo độ đo tuân chuẩn ISO, giúp kết quả có tính truy xuất và tin cậy.
Khung máy ổn định & dễ di chuyển	Khung máy dùng đá granite, bảng bàn XY cross-table, và bánh xoay (swivel castors) giúp việc di chuyển máy trong nhà máy thuận tiện.
Tích hợp HxGN Visual Detection	Cho phép phát hiện lỗi bề mặt (vết xước, chấm, lõm) đồng thời với đo kích thước — kết hợp đo & kiểm tra bề mặt trong cùng hệ thống.
Giao diện phần mềm Metus thân thiện	Metus cho phép import CAD, định nghĩa phép đo, điều khiển camera-based navigation & xuất báo cáo nhanh.

Thông số kỹ thuật nổi bật

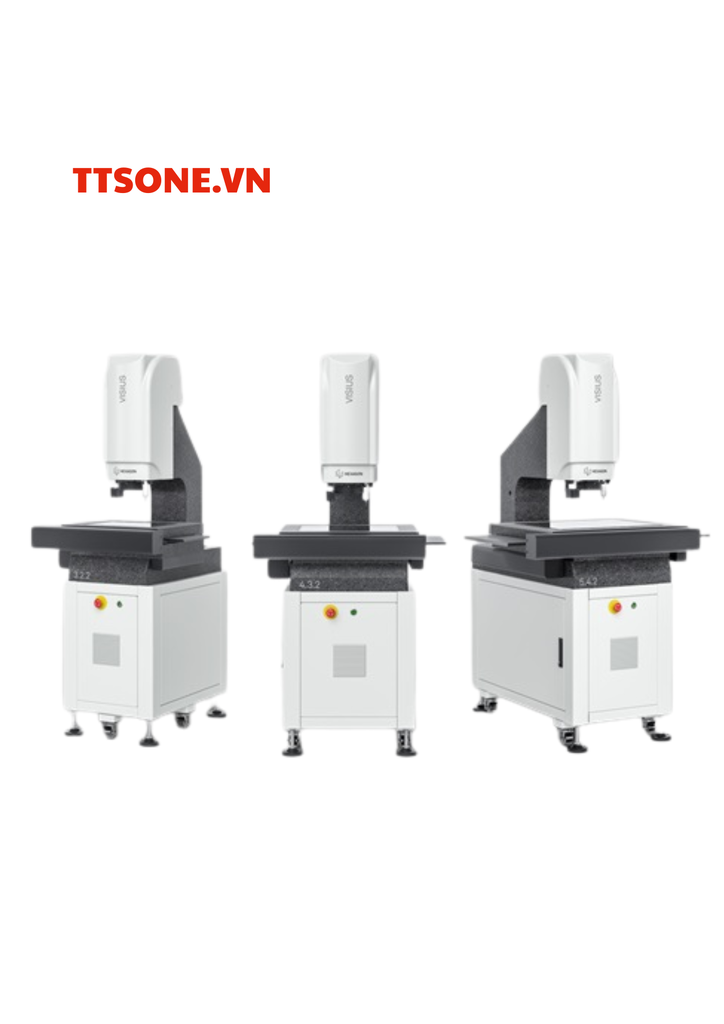

Mẫu VISIUS	Kích thước đo (X × Y × Z)	Tốc độ di chuyển	Độ phân giải thang đo	Tải trọng bảng
3.2.2	300 × 200 mm (Z cao 200 mm)	X/Y/Z: 200 / 200 / 80 mm/s	Thang đo: 0,4 µm/pixel	15 kg
4.3.2	400 × 300 mm	tương tự	tương tự	15 kg
5.4.2	500 × 400 mm	tương tự	tương tự	15 kg

Một số thông số khác:

Độ chính xác cảm biến hình ảnh (Vision sensor): ≤ 1 µm/pixel (tùy zoom & cấu hình).
Độ chính xác đầu dò HH-T (touch probe): E0Z,MPE = 3.0 + L/200 µm theo ISO 10360-2:2009
Độ chính xác cảm biến CWS (Chromatic White Light): E0Z,MPE = 3.0 + L/200 µm (theo thử nghiệm nội bộ)
Zoom quang học / camera: zoom motor 6×, từ rộng đến hẹp, với độ phân giải cao
Điện năng & môi trường: 230 V AC, công suất khoảng 1.000 VA
Trọng lượng & kích thước:
+ VISIUS 3.2.2: footprint ~ 710 × 895 mm, trọng lượng ~ 375 kg
+ VISIUS 5.4.2: footprint ~ 1070 × 1195 mm, trọng lượng ~ 555 kg

Ứng dụng thực tế & ưu điểm

Kiểm tra linh kiện điện tử: VISIUS đặc biệt phù hợp đo chi tiết mỏng, nhỏ như bảng mạch, tiếp điểm, linh kiện SMT vì đo không tiếp xúc, không làm hư hại bề mặt.
Kiểm tra hình học 2D / 2.5D: nhìn các tính năng (lỗ, đường cắt, khoảng cách) trong mặt phẳng X-Y mà không cần di chuyển nhiều lần.
Ứng dụng trong sản xuất hàng loạt: VISIUS có thể chạy tự động nhiều chu trình đo mà không cần can thiệp thủ công, giúp tiết kiệm thời gian kiểm tra.
Phát hiện lỗi bề mặt kết hợp với đo kích thước: nhờ tích hợp HxGN Visual Detection, bạn có thể đồng thời kiểm tra độ trầy xước, lõm, lỗi vật liệu khi đo kích thước.
Linh hoạt & dễ di chuyển: có bánh xoay (swivel castors) để di chuyển máy khi cần, không phải tháo rời nhiều.

Ai nên dùng VISIUS?

Nhà sản xuất linh kiện nhỏ, điện tử, thiết bị y tế
Phòng kiểm tra QC / QA muốn cải thiện tốc độ kiểm tra
Các xưởng sản xuất cần hệ thống đo không tiếp xúc để tránh hư hại bề mặt
Doanh nghiệp muốn đầu tư CMM quang học với chi phí hợp lý, không cần hệ thống cao cấp đắt tiền
