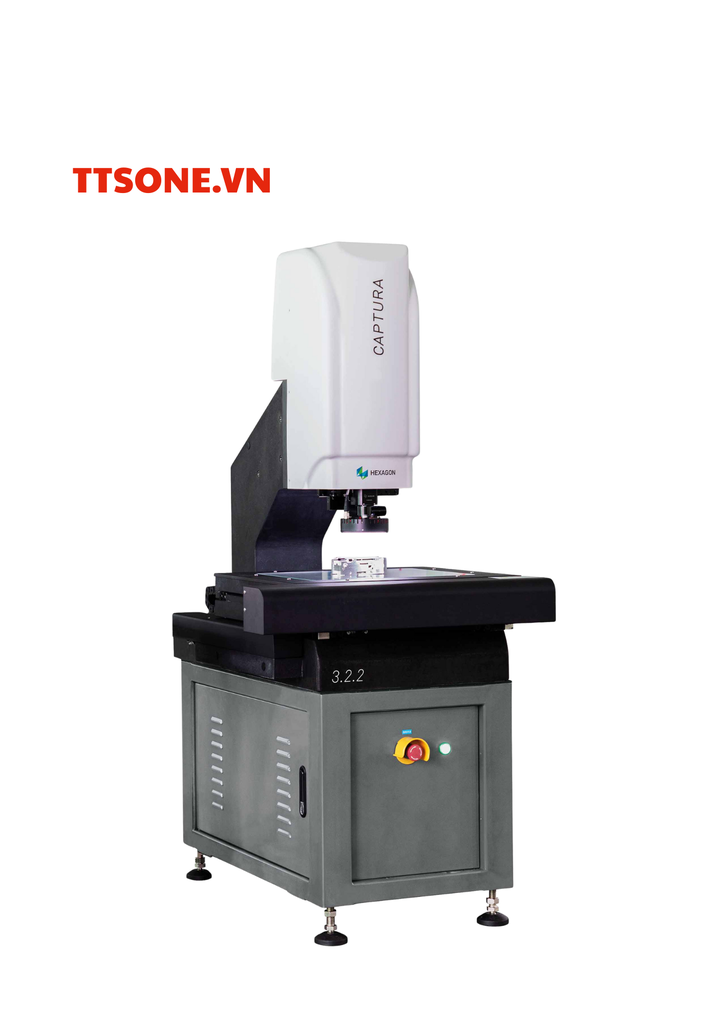

Máy đo tọa độ CMM Captura — Giải pháp quang học đa cảm biến, giá/hiệu suất hợp lý

Captura là dòng máy đo tọa độ quang học (optical CMM) thuộc Hexagon, hướng đến thị trường “entry-level” (cấp đầu vào) với sự kết hợp giữa cảm biến hình ảnh (vision), cảm biến laser và cảm biến đồng tiêu (chromatic confocal).

Máy được thiết kế để đo các chi tiết nhỏ đến trung bình — đặc biệt trong các ngành điện tử, linh kiện mỏng, vật liệu dễ biến dạng — nơi mà phương pháp đo tiếp xúc (touch probe) có thể làm ảnh hưởng đến chi tiết.

Captura đi kèm phần mềm Metus – phiên bản đơn giản của Hexagon phát triển từ PC-DMIS, giúp người dùng dễ sử dụng các phép đo đa cảm biến.

Ưu điểm & tính năng nổi bật

Giải pháp đa cảm biến (Multisensor)
Captura hỗ trợ các cảm biến: vision, laser và chromatic confocal. Bản máy cơ bản đi kèm cảm biến hình ảnh (vision sensor), người dùng có thể mở rộng để đo các dạng chi tiết nhỏ hơn hoặc vật liệu khó đo.
Cấu trúc máy chính xác, ổn định
- Khung máy sử dụng đá granite để đảm bảo ổn định lâu dài.
- Hệ thống điều khiển servo ba trục, vòng kín (closed loop), vít bi mài chính xác để định vị chính xác.
- Khả năng thu điểm đo nhanh, định vị chính xác cao.
Phần mềm đo Metus – dễ sử dụng & linh hoạt
- Giao diện Metus được thiết kế đơn giản, trực quan, phù hợp cả người mới bắt đầu.
- Hỗ trợ các chế độ đo 2.5D, nhập hình CAD, điều chỉnh bước đo, hệ tọa độ nhiều hệ thống.
- Hỗ trợ các phép đo lặp (repeat measurement), chia bước thao tác CNC, kết hợp đo nhiều cảm biến.
Linh hoạt trong chọn trường đo (Measurement Volume)
Captura có các model khác nhau như Captura 322, 432, 542, tương ứng với kích thước đo khác nhau (X, Y, Z).
Các thông số của model 3.2.2 / 4.3.2 / 5.4.2 (X × Y × Z) được Hexagon công bố.
Giá / hiệu suất hợp lý cho máy đo đa cảm biến quang học
Captura được định vị là dòng CMM quang học cấp đầu vào — nghĩa là chi phí đầu tư thấp hơn so với các dòng CMM cao cấp nhưng vẫn giữ khả năng đo đa cảm biến và độ chính xác ổn định.

Thông số kỹ thuật nổi bật

Mẫu Captura	Kích thước đo (X × Y × Z)	Độ chính xác Exy	Khoảng cách làm việc (Working distance)	Tải max	Kích thước máy
3.2.2	300 × 200 × 200 mm	2,5 µm + L/200	92 mm	20 kg	860 × 639 × 1650 mm
4.3.2	400 × 300 × 200 mm	2,5 µm + L/200	92 mm	20 kg	1000 × 767 × 1650 mm
5.4.2	500 × 400 × 200 mm	3,0 µm + L/200	92 mm	20 kg	1140 × 818 × 1670 mm

Một số thông số bổ sung:

Tốc độ di chuyển tối đa: ~ 200 mm/s trên mỗi trục; vector: 200 mm/s, trục Z: 80 mm/s
Độ phân giải đo (Resolution scales) ~ 0,4 µm
Camera dùng: CCD màu độ phân giải cao, zoom 6,5× có 10 mức thu phóng
Hệ thống chiếu sáng LED linh hoạt: đèn LED nền song song, vòng 6-ring & 8-segment, đèn LED đồng trục tùy chọn

Ứng dụng thực tế

Ngành điện tử & linh kiện mỏng: đo PCB, màn hình, linh kiện nhỏ, các chi tiết nhạy với áp lực của đầu dò chạm
Thủy tinh / kính / vật liệu mỏng: vì phương pháp đo không tiếp xúc giúp tránh trầy xước và biến dạng.
Khuôn mẫu, chi tiết nhựa & chi tiết đúc: kiểm tra bề mặt, biên dạng, sai lệch so với CAD.
Thiết bị y tế / đồng hồ / trang sức: chi tiết nhỏ, độ chính xác cao, kích thước giới hạn.
Sản phẩm nhựa, vỏ smartphone, panel kính: đo hình học 2D/2.5D — mà phương pháp chạm không thể xử lý tốt.

So sánh & đánh giá

Lợi thế:
+ Chi phí đầu tư thấp hơn so với CMM cao cấp truyền thống nhưng vẫn hỗ trợ đa cảm biến.
+ Thiết kế dễ sử dụng, phần mềm Metus thân thiện.
+ Khả năng mở rộng cảm biến (laser, confocal) khi cần.
+ Độ chính xác & tốc độ đo tốt trong phân khúc của nó.
Hạn chế:
+ Chỉ thích hợp với chi tiết nhỏ/medium — không phù hợp đo chi tiết cỡ lớn.
+ Với bề mặt rất bóng hoặc vật liệu đặc biệt, đôi khi cần hỗ trợ phủ phấn hoặc xử lý trước.
+ Khi đo các chi tiết có vùng khuất, vẫn cần cảm biến chạm bổ trợ hoặc thiết lập đa vị trí.
