Máy đo tọa độ CMM PIONEER

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

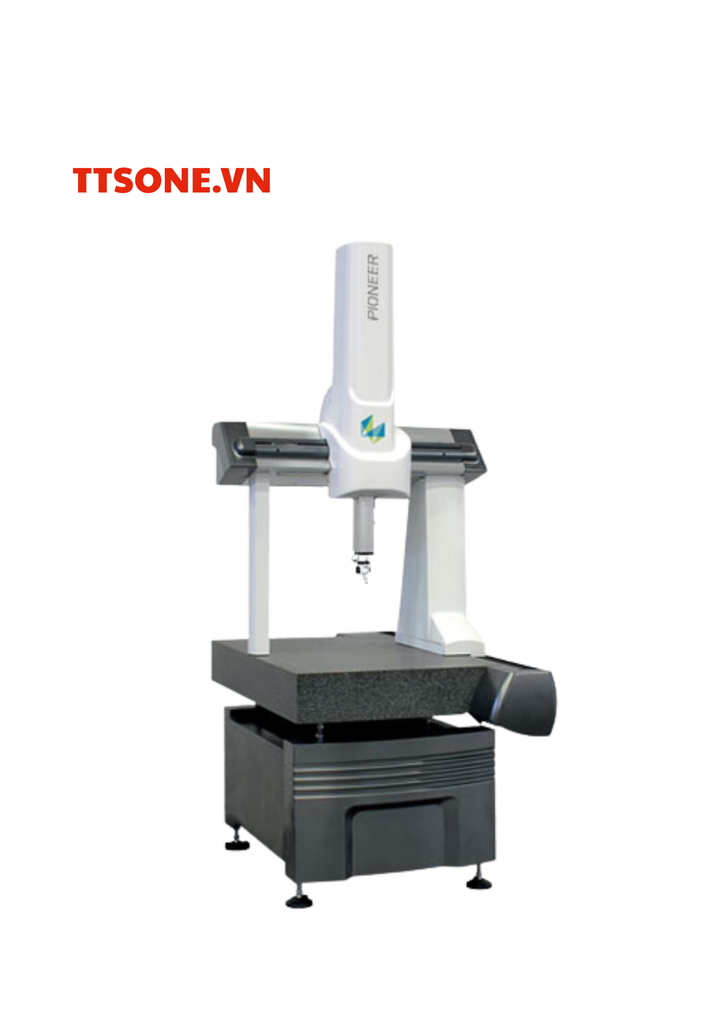

Máy đo tọa độ CMM PIONEER — Giải pháp CMM giá-hiệu suất cao cho kiểm tra sản phẩm cơ khí

PIONEER là dòng máy đo tọa độ (CMM – Coordinate Measuring Machine) của Hexagon, được thiết kế để mang lại hiệu suất đo lường tốt với chi phí hợp lý. PIONEER là lựa chọn lý tưởng cho các nhà sản xuất lần đầu sử dụng CMM hoặc những xưởng cần mở rộng hệ thống kiểm tra với nhiều máy CMM nhưng không muốn đầu tư quá cao vào mỗi máy.

PIONEER được ứng dụng rộng rãi trong các quy trình kiểm tra chất lượng (QC) như chấp nhận sản phẩm đầu/cuối (first/final part acceptance), xác định độ chính xác đồ gá (fixture qualification) và kiểm soát quá trình sản xuất (process control).

Tính năng & ưu điểm nổi bật

Tính năng	Lợi ích
Thiết kế “bridge / gantry” chắc chắn	Khung máy được tối ưu để đảm bảo độ ổn định khi đo và giảm biến dạng. PIONEER sử dụng thiết kế cầu trục (bridge) để nâng cao độ chính xác.
Cầu TRICISION® (Tricision® Bridge design)	PIONEER sử dụng công nghệ TRICISION® – thiết kế cầu có khoảng cách ổ trượt rộng hơn, trọng tâm thấp hơn và trọng lượng nhẹ so với cầu truyền thống, giúp máy hoạt động linh hoạt mà vẫn đảm bảo độ cứng kết cấu.
Thang quy mô Heidenhain METALLUR® chất lượng cao	Máy sử dụng thanh quy mô METALLUR® độ phân giải cao của Heidenhain để đảm bảo độ đo chính xác và khả năng lặp lại tốt.
Bàn làm việc đá granite một khối	Bàn máy sử dụng đá granite một mảnh, ổn định cao và ít bị co giãn theo nhiệt độ, hỗ trợ cố định chi tiết đo chính xác hơn.
Cảm biến đo & đầu dò linh hoạt	PIONEER hỗ trợ các đầu dò chạm (touch probes), đầu dò có thể xoay / điều chỉnh góc (indexed probe heads), các bộ phụ kiện khác.
Phần mềm đo PC-DMIS tích hợp	PIONEER đi kèm với phần mềm PC-DMIS (Basic hoặc Premium) – phần mềm phổ biến trong ngành đo lường, hỗ trợ đo từ các hình dáng đơn giản đến các chi tiết phức tạp.
Chứng nhận & kiểm tra chuẩn ISO	Mỗi máy PIONEER được kiểm tra và chứng nhận theo các quy trình ứng dụng đo lường chuẩn ISO để đảm bảo độ chính xác khi bàn giao.
Tối ưu chi phí / hiệu suất	PIONEER được định vị là máy CMM với giá thành phải chăng nhưng vẫn giữ các tính năng quan trọng để đảm bảo hiệu quả đo trong sản xuất.

Thông số kỹ thuật nổi bật

Mẫu máy	Cỡ hành trình X × Y × Z (mm)	Độ chính xác (MPE E)	Tốc độ tối đa	Trọng lượng chi tiết tối đa	Kích thước máy
05.06.04	500 × 600 × 400	2,8 + 3,5 L/1000 µm	~ 520 mm/s	~ 300 kg	~ 1.535 × 2.247 mm
06.10.06	600 × 1000 × 600	2,8 + 4,0 L/1000 µm	~ 520 mm/s	~ 300 kg	~ 1.825 × 2.658 mm
08.12.06	800 × 1200 × 600	2,9 + 4,0 L/1000 µm	~ 520 mm/s	~ 500 kg	~ 2.025 × 2.658 mm

Chú thích:

L là đoạn đo (mm) trong công thức lỗi.
MPE E là giá trị sai số tối đa cho phép khi đo kích thước.
Tốc độ & gia tốc được tối ưu cho đa ứng dụng đo điểm-điểm (point-to-point) chứ không phải quét nhanh.

Ngoài ra, trong cấu hình máy tiêu chuẩn, PIONEER bao gồm:

Cấu trúc khung metrology, điều khiển FB 2, jogbox điều khiển từ xa.
Gói đầu dò & styli cơ bản để đo thử (basic stylus kit).
Phần mềm PC-DMIS Basic (với tùy chọn nâng cấp Premium để hỗ trợ CAD)

Ứng dụng & phù hợp dùng

PIONEER được thiết kế để đáp ứng các nhu cầu đo đa dạng trong sản xuất, đặc biệt với chi tiết cơ khí và các chi tiết “prismatic” (có bề mặt phẳng, các lỗ, cạnh, rãnh).

Một số ứng dụng phổ biến:

Kiểm tra kích thước chi tiết gia công (chi tiết máy, vỏ hộp, khuôn)
Xác nhận sai lệch đối chiếu với mô hình CAD
Kiểm tra đồ gá, jigs, fixture
Kiểm tra sản phẩm đầu vào / đầu ra (incoming / outgoing inspection)
Dùng trong sản xuất vừa và nhỏ, hoặc các xưởng sản xuất cần nhiều máy CMM mà vẫn kiểm soát chi phí

Ưu điểm & hạn chế

Ưu điểm:

Giá thành hợp lý so với các dòng máy cao cấp — phù hợp với nhà máy vừa & nhỏ
Độ chính xác đủ dùng cho đa số ứng dụng cơ khí
Tích hợp phần mềm phổ biến (PC-DMIS) giúp dễ sử dụng & mở rộng
Cấu trúc bền vững, linh kiện đo linh hoạt
Được kiểm định theo ISO để đảm bảo chất lượng khi giao máy

Hạn chế:

Không tối ưu cho các chi tiết cực nhỏ / độ chính xác siêu cao (vượt khả năng MPE)
Không thể cạnh tranh với các dòng CMM cao cấp hoặc máy đo quang học tân tiến
Khi đo chi tiết lớn, tốc độ di chuyển và thời gian đo có thể là điểm hạn chế
