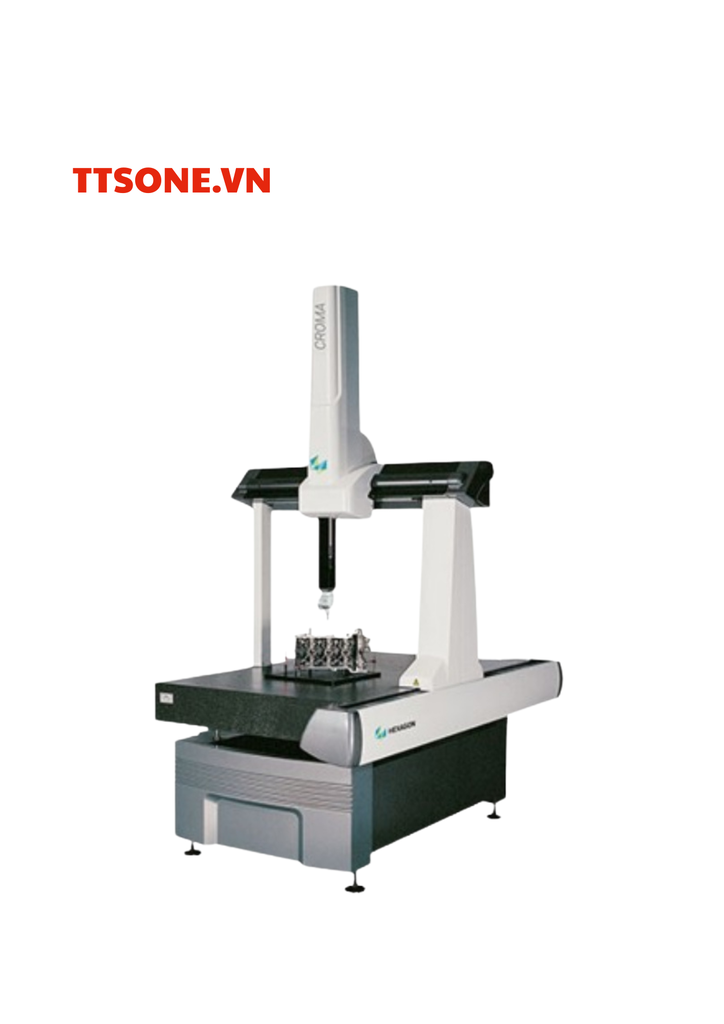

Máy CMM CROMA - Máy đo 3D

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

Mô tả chung

CROMA của Hexagon là dòng máy đo CMM cầu cung cấp giải pháp đo lường chi phí hiệu quả, giúp cải thiện kiểm soát chất lượng trên toàn bộ quá trình sản xuất. Với thiết kế khung tiên tiến, cấu trúc được thiết kế tốt, công nghệ điều khiển đặc biệt và các gói phần mềm mới nhất, CROMA cân bằng giữa độ chính xác, năng suất và độ tin cậy với tỷ lệ giá thành/sản phẩm.

Điểm mạnh

Độ chính xác cao trong quá trình chuyển động tốc độ cao.
Thiết kế dầm tam giác độc quyền cho độ cứng và độ tin cậy cao.
Hướng dẫn đồng bộ tích hợp giảm trọng lượng máy và ngăn chặn dao động trong quá trình kiểm tra.
Vòng bi khí tự làm sạch giảm ma sát và tối đa hóa độ bền của thiết bị.
Thanh quang học chính xác cao giúp giảm thiểu ảnh hưởng của biến dạng nhiệt.
Động cơ servo DC cung cấp chuyển động ổn định và định vị chính xác.

Tính năng sản phẩm

Công nghệ nhôm nguyên khối: Dầm ngang và trục Z được chế tạo từ hợp kim nhôm hàng không xử lý anod hóa bề mặt, đảm bảo độ ổn định nhiệt vượt trội; đồng thời giảm khối lượng các bộ phận chuyển động, giúp giảm quán tính khi máy đo hoạt động ở tốc độ cao.
Dẫn hướng ba trục sử dụng ổ trục không khí tự làm sạch có độ chính xác cao, đảm bảo chuyển động mượt mà và không bị mài mòn theo thời gian.
Cả ba trục đều sử dụng thước quang độ chính xác cao nhập khẩu từ châu Âu, đảm bảo độ chính xác đo lường tuyệt đối.
Tất cả các trục chuyển động đều được điều khiển bằng hệ thống servo một chiều (DC servo), đảm bảo chuyển động ổn định và chính xác.
Trục X áp dụng công nghệ dầm tam giác chính xác độc quyền: so với dầm hình chữ nhật truyền thống, cấu trúc này có trọng tâm thấp hơn, tỷ lệ giữa độ cứng và khối lượng tối ưu hơn, mang lại độ tin cậy cao hơn trong chuyển động.
Trục Z áp dụng công nghệ cân bằng khí động học đã được cấp bằng sáng chế, sử dụng hệ thống treo linh hoạt, loại bỏ hiện tượng can nhiễu giữa chuyển động trục và hệ thống truyền động, từ đó nâng cao độ chính xác và độ ổn định lâu dài của máy đo.
Sử dụng hệ thống điều khiển IDC-Ⅰ do Hexagon phát triển riêng cho dòng Croma, tích hợp 21 công nghệ hiệu chỉnh sai số không gian và chức năng tự động điều chỉnh, đảm bảo hiệu suất động học và độ chính xác đo lường của máy.

Thông số kỹ thuật sản phẩm

Machine Type		CROMA 564	CROMA 686	CROMA 8106	CROMA 8126
Strokes (mm)	X	500	600	800	800
	Y	600	800	1000	1200
	Z	400	600	600	600
Measuring range (mm)	Dx	634	734	934	934
	Dz	144	144	144	144
	Dz1	594	794	794	794
Working plate (mm)	Ph	783	783	805	805
Working plate (mm)	Py	1155	1355	1555	1755
Support (mm)	Sy	824	978	1178	1378
Support (mm)	Sy1	356	379	379	379
Overall size (mm)	Lx	1050	1150	1350	1350
	Ly	1535	1735	1935	2135
	Lz	2247	2647	2729	2729
Max. part weight		300	300	300	300
Machine wieght (kg)		590	730	1074	1196
MPEe (μm)		2.8 + L / 300	2.8 + L / 300	3.0 + L / 300	3.0 + L / 300
Probe/Sensor	Manual or automatic
Scales resolution μm		0.078	0.078	0.078	0.078
Max. 3D speed (mm/s)		520	520	520	520
Max. 3D acceleration (mm/s2)		1730	1730	1730	1730
Air pressure		120 Nl / min, 0.45 Mpa	120 Nl / min, 0.45 Mpa	120 Nl / min, 0.45 Mpa	120 Nl / min, 0.45 Mpa
Operating temperature		20±2°C	20±2°C	20±2°C	20±2°C
Temperature gradients:
Air temperature variation		1°C / h - 2°C / 24h	1°C / h - 2°C / 24h	1°C / h - 2°C / 24h	1°C / h - 2°C / 24h
Air temperature gradient		1°C / m	1°C / m	1°C / m	1°C / m
HumidityOMA		45% - 75%	45% - 75%	45% - 75%	45% - 75%

Ứng dụng

CROMA phù hợp cho các doanh nghiệp mua máy đo 3D lần đầu hoặc mở rộng năng lực đo lường chất lượng hiện có.
