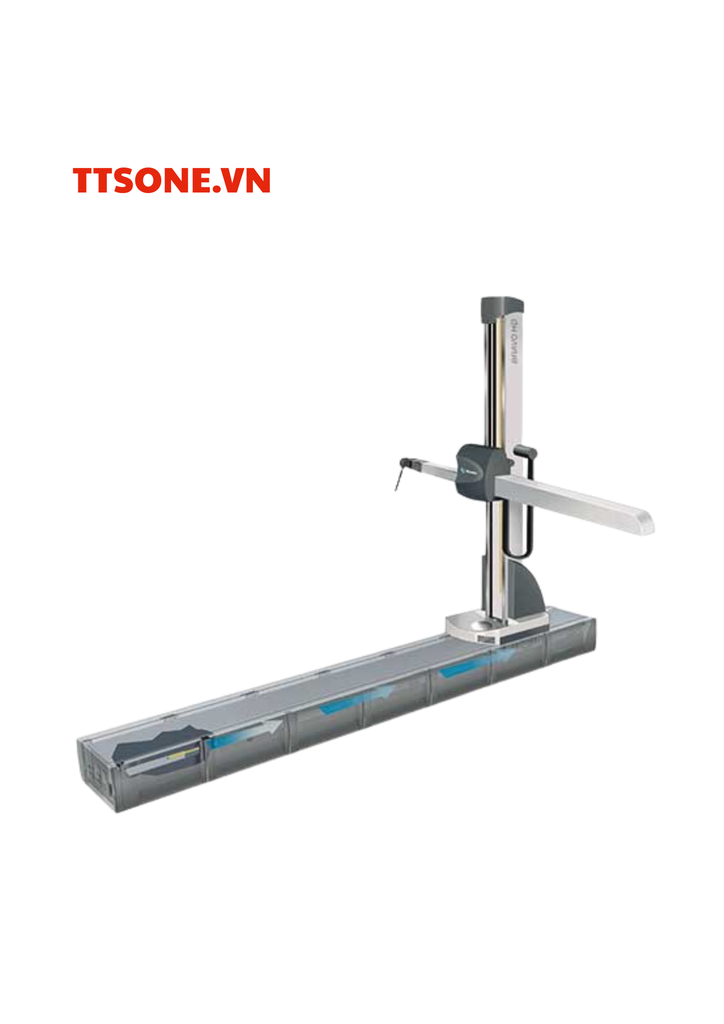

Máy đo 3 chiều BRAVO HD – Cánh tay ngang mạnh mẽ cho kiểm tra độ chính xác cao

BRAVO HD là dòng máy đo tọa độ dạng horizontal arm CMM của Hexagon, được thiết kế để đáp ứng nhu cầu kiểm tra kích thước chính xác các chi tiết mỏng (thin-walled), cụm vỏ (body-in-white) và các thành phần kim loại có cấu trúc phức tạp.

Khác với các máy đo cố định truyền thống, BRAVO HD kết hợp cấu trúc mở, tính năng bù nhiệt độ và khả năng sử dụng đa cảm biến, mang lại giải pháp đo lường linh hoạt cho phòng QC, phòng đo lường hoặc workshops sản xuất.

Ưu điểm & tính năng nổi bật

Cấu trúc thép vững chắc & ổn định
Máy được chế tạo hoàn toàn bằng thép, giúp đảm bảo độ ổn định cấu trúc cao ngay cả trong môi trường sản xuất có biến động.
Tất cả các trục di chuyển dùng miếng trượt bi tuần hoàn (recirculating ball pads) trên các đường dẫn chính xác cao, không cần dùng khí nén để trượt.
Cân bằng cánh tay ngang (backlash-free counterbalance)
Cơ cấu cân bằng không có độ rơ giúp giữ tải trọng tập trung trên xe di chuyển, giảm biến dạng cơ khí của cánh tay di chuyển.
Cấu trúc mở & truy cập dễ dàng
BRAVO HD có thể lắp đặt chìm (flush with floor) để sàn làm việc thông thoáng hơn. Ngoài ra, nắp che có thể đi lại (walkable covers) trên các trục dọc giúp dễ tiếp cận khu vực đo, đơn giản hóa việc nạp/hạ chi tiết và lập trình.
Bù nhiệt độ tích hợp
Máy trang bị hệ thống bù biến đổi nhiệt độ giúp giữ độ chính xác đo khi nhiệt độ môi trường thay đổi trong phạm vi cho phép.
Đa dạng cảm biến & khả năng tự động hóa
BRAVO HD hỗ trợ cả cảm biến chạm (touch probes) và cảm biến không tiếp xúc (laser, scanner), đồng thời tích hợp giá đỡ dụng cụ (tool rack).
Các đầu đo (probe heads) có thể xoay và định vị tự động để hướng cảm biến vào vị trí phù hợp, tối ưu chu kỳ đo cho chi tiết phức tạp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phạm vi đo (X × Y × Z)	X: 4.000 / 6.000 / 7.000 / 9.000 mm Y: 1.600 mm Z: 2.100 / 2.500 / 3.000 mm
Độ chính xác (MPE E)	Từ 20 + 13·L/1000 µm (single arm) ở nhiệt độ chuẩn 18–22 °C Trong cấu hình hai cánh tay: ~ 36 + 13·L/1000 µm
Loại cảm biến tương thích	Touch trigger probes, cảm biến laser / scanner
Nhiệt độ làm việc	16 – 32 °C (tùy loại môi trường đo)
Kích thước / cấu trúc	Máy thép, có thể lắp chìm, nắp che dịch chuyển được
Đặc điểm trượt trục	Đường dẫn ma sát thấp, không cần khí nén, cấu trúc mở

Ứng dụng thực tế

BRAVO HD phù hợp cho những ứng dụng đòi hỏi kiểm tra kích thước chính xác các chi tiết lớn hoặc chi tiết có độ mỏng cao:

Kiểm tra vỏ xe (body-in-white), panel, cánh cửa, tấm kim loại mỏng
Các cụm lắp ráp và subassemblies trong ô tô & cơ khí
Kiểm tra chi tiết đúc, cấu kiện khung máy bay, tàu, đường sắt
Hỗ trợ đo lường trong quy trình sản xuất (in-process inspection) và phòng QC / Meisterbock
Dùng trong đo lường khuôn & dây chuyền gia công tấm kim loại phức tạp

Ưu điểm & hạn chế

Ưu điểm:

Cấu trúc thép cứng & ổn định giúp giữ độ chính xác lâu dài trong môi trường sản xuất
Khả năng mở rộng cảm biến (touch + không tiếp xúc) giúp đo đa dạng chi tiết
Cấu trúc mở & nắp che đi lại giúp thao tác đặt/lấy chi tiết dễ dàng
Tích hợp bù nhiệt độ và cơ cấu cân bằng giúp giảm sai số do biến đổi khí hậu
Được thiết kế để hoạt động ngay trong xưởng đo, không cần phòng đo siêu kiểm soát

Hạn chế:

Kích thước lớn & trọng lượng cao — cần nền móng vững chắc & không gian nhiều
Chi phí đầu tư cao hơn so với các máy đo nhỏ hơn hoặc loại CMM cầu/bao gọn hơn
Trong môi trường có dao động nhiệt độ ngoài giới hạn, việc kiểm soát môi trường vẫn rất quan trọng
