Thiết Bị Kiểm Tra Lực Momen Xoắn Tự Động Chính Xác Cao Mecmesin Vortex-i

Thiết Bị Kiểm Tra Lực Momen Xoắn Tự Động Chính Xác Cao Mecmesin Vortex-i

Mã nhà sản xuất: Vortex-i Thương hiệu: Mecmesin

Mã đặt hàng: Votex-i-1046

Xuất xứ: Anh

Tồn kho: Yêu cầu đặt hàng

±0.5% Anh Máy đo mô-men xoắn Mecmesin 10Nm 6Nm 3Nm 1.5Nm 0.3Nm video_e7mDKOXpls8 0.1-5Nm 6-25Nm

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

THÔNG SỐ KỸ THUẬT

Hãng sản xuất: Mecmesin

Xuất xứ: Anh Quốc

Model: Vortex-i

Dải đo: 0.3Nm / 1.5Nm / 3Nm / 6Nm / 10Nm

Độ phân giải: 1:6500

Độ chính xác: ±0.5 %

Đơn vị đo: mN.m, N.cm, Nm, gf.cm, kgf.cm, kgf.m, ozf.in, lbf.in, lbf.ft

Tốc độ lấy mẫu: 1000 Hz, 500 Hz, 100 Hz, 50 Hz, 10 Hz (người dùng có thể lựa chọn)

Kích thước: 758 x 290 x 414 mm

Trọng Lượng: 19.5Kg

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

MÔ TẢ SẢN PHẨM

Máy kiểm tra mô-men xoắn tự động Vortex-i và Vortex-xt đã và đang giúp các chuyên gia trên khắp thế giới đánh giá khách quan chất lượng của các linh kiện và sản phẩm lắp ráp. Chúng đã trở thành những thiết bị được chấp nhận trong đa dạng các ngành như thực phẩm và đồ uống, dược phẩm, mỹ phẩm và ô tô.

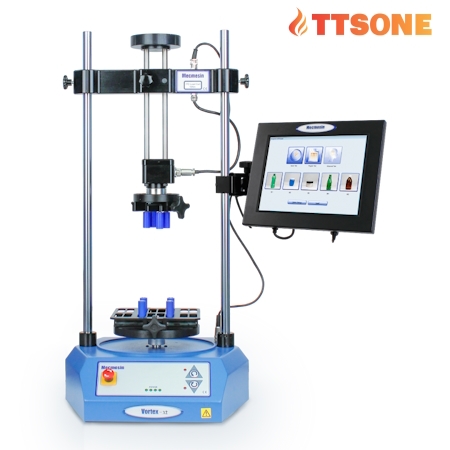

Vortex-i có động cơ được điều khiển bằng phần mềm chạy trên máy tính và Vortex-xt sử dụng bảng điều khiển màn hình cảm ứng để khởi chạy phần mềm. Chúng cung cấp cả tính nhất quán và độ tin cậy bằng cách kiểm soát các thông số kiểm tra chính về mô-men xoắn, góc và tốc độ. Điều này có nghĩa là sự thay đổi cố hữu được tìm thấy khi sử dụng thiết bị kiểm tra mô-men xoắn bằng tay gần như bị loại bỏ hoàn toàn.

Mỗi hệ thống kiểm tra Vortex-i và Vortex-xt tự động bao gồm bốn yếu tố chính:

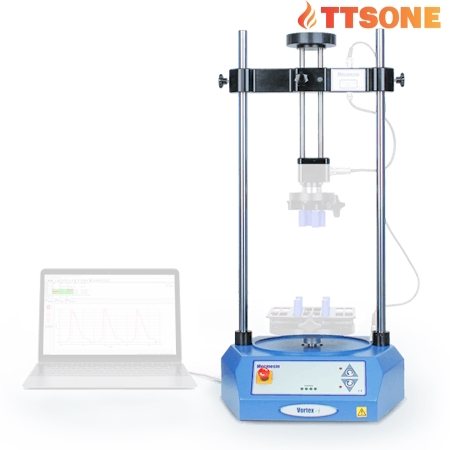

Khung thử nghiệm

Vortex-i và Vortex-xt có khung thử nghiệm động cơ hai cột, cứng cáp, được thiết kế để áp dụng mô-men xoắn lên đến công suất 10 Nm .

Có thể dễ dàng kiểm tra các mẫu vật cao tới 440mm và rộng 280mm theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ.

Nó yêu cầu PC hoặc bảng điều khiển màn hình cảm ứng để chạy phần mềm của nó và có kích thước nhỏ khiến nó trở thành lựa chọn lý tưởng như một thiết bị hàng đầu.

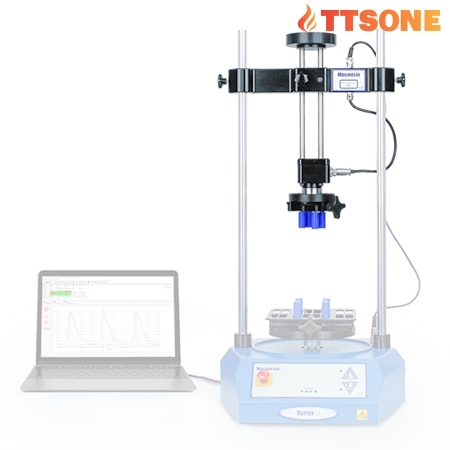

Cảm biến mô-men xoắn

Phạm vi ITC của cảm biến mô-men xoắn có thể hoán đổi cho nhau được điều chỉnh đặc biệt cho Vortex-i và -xt . Chúng cắm vào khung và các đặc tính hiệu chuẩn của chúng được người thử nghiệm nhận ra ngay lập tức mà không cần bất kỳ đầu vào nào từ người vận hành.

Năm cảm biến khác nhau có sẵn với công suất danh định từ 0,3 Nm đến 10 Nm . Điều này đảm bảo rằng bạn có lựa chọn tối ưu để đáp ứng tất cả các nhu cầu kiểm tra mô-men xoắn của mình. Độ chính xác của phép đo là ± 0,5% công suất cảm biến.

Mỗi cảm biến được cung cấp theo tiêu chuẩn với chứng chỉ hiệu chuẩn của riêng nó có thể truy nguyên theo các tiêu chuẩn quốc gia.

Phần mềm

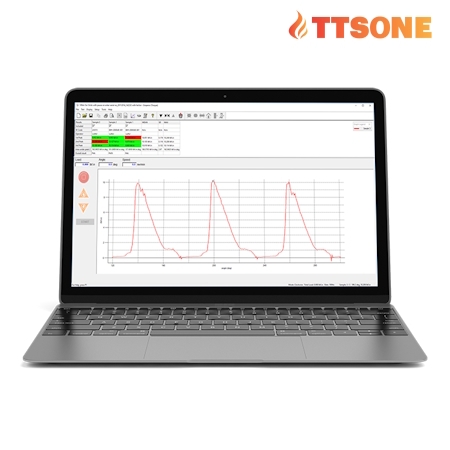

Phần mềm Emperor là trung tâm của Vortex-i và -xt hệ thống thử nghiệm. Nó chạy trên bất kỳ máy tính Windows nào và điều khiển động cơ của khung thử nghiệm trong khi thu thập dữ liệu ở tần số ấn tượng 1.000 Hz từ cảm biến mô-men xoắn ITC và bộ mã hóa góc của khung.

Quy trình kiểm tra từng bước có thể được tạo nhanh chóng và dễ dàng theo yêu cầu chính xác của quy trình kiểm tra của bạn. Sau đó, người điều hành có thể chọn các quy trình kiểm tra thông dụng nhất bằng cách sử dụng nút 'yêu thích' của họ hoặc từ danh sách thả xuống tiêu chuẩn.

Bằng cách vẽ biểu đồ dữ liệu đo trong thời gian thực trên biểu đồ, người vận hành có thể xác định chính xác hoạt động của mẫu thử nghiệm. Các phép tính đặt trước được sử dụng để phân tích dữ liệu nhằm xác định xem mẫu vật có đáp ứng các tiêu chí đạt / không đạt của các thông số kỹ thuật kiểm tra chất lượng hay không.

Khi kết thúc thử nghiệm, mô-đun báo cáo mạnh mẽ trong Emperor ™ cho phép người vận hành đưa ra báo cáo thử nghiệm dưới dạng PDF. Ngoài ra, dữ liệu có thể được xuất sang Excel hoặc vào mạng để phân tích thêm bằng gói Kiểm soát Quy trình Thống kê (SPC).

Đồ đạc kẹp

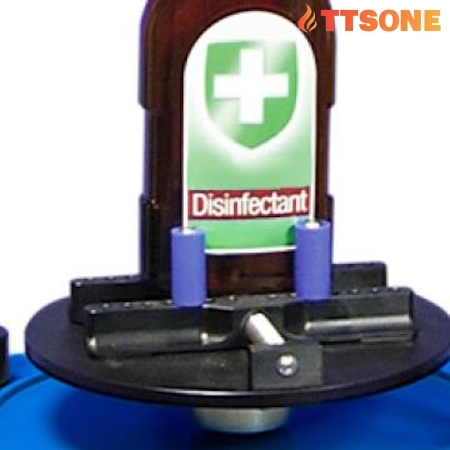

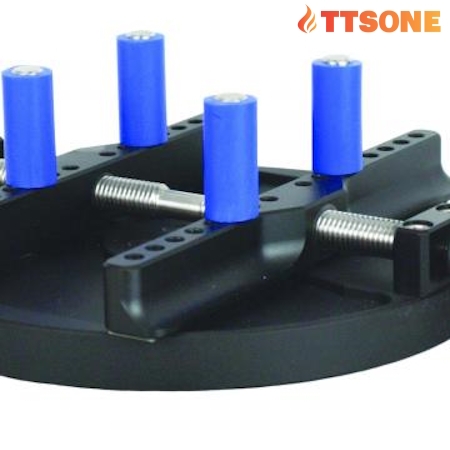

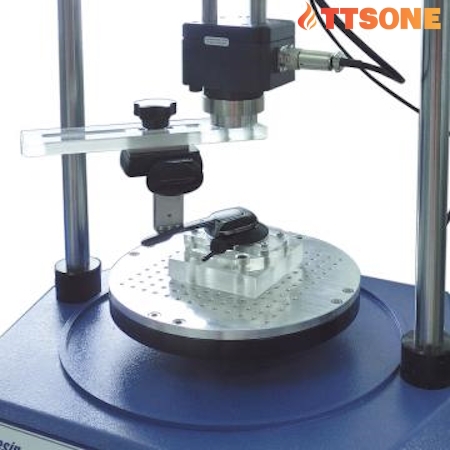

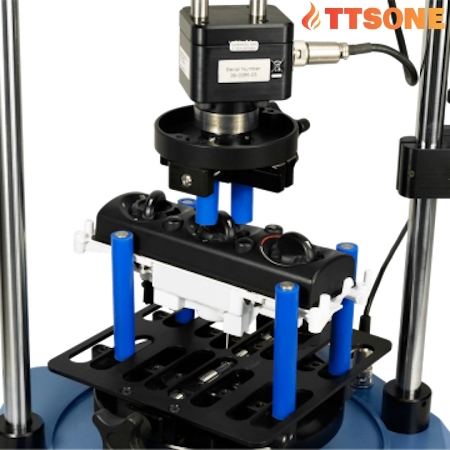

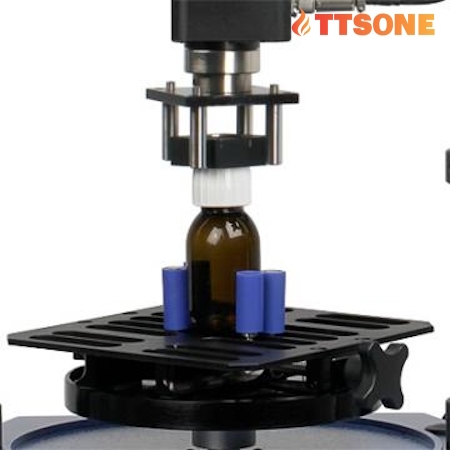

Giữ mẫu thử của bạn tại chỗ mà không bị trượt là điều cần thiết để thu được kết quả có thể lặp lại. Mecmesin đã thiết kế một loạt các kẹp mô-men xoắn để giữ nhiều loại linh kiện. Chúng bao gồm mâm cặp và trục gá để giữ các nắp bằng nhựa và kim loại, bàn cố định để cố định chai và hộp đựng cùng nhiều thứ khác.

Bản chất khác nhau của các kích thước và hình dạng mẫu vật thường làm cho nó cần thiết để thiết kế và sản xuất một tay cầm đặc biệt. Đội ngũ kỹ sư thiết kế của Mecmesin có thể làm việc với bạn để phát triển độ bám tốt nhất cho mẫu vật của bạn. Sau đó, chúng được sản xuất trên máy in 3D của chúng tôi để tạo ra các đồ đạc nhẹ, chính xác hoặc đối với các ứng dụng tải cao hơn, chúng được làm từ kim loại tại xưởng máy của chúng tôi.
