Thiết Bị Kiểm Tra Lực Momen Xoắn Tự Động Chính Xác Cao Mecmesin Vortex-dV

Thiết Bị Kiểm Tra Lực Momen Xoắn Tự Động Chính Xác Cao Mecmesin Vortex-dV

Thương hiệu: Mecmesin

Mã đặt hàng: Votex-dV-1046

Xuất xứ: Anh

Tồn kho: Yêu cầu đặt hàng

±0.5% 1.5Nm 10Nm 3Nm 6Nm Anh Máy đo mô-men xoắn Mecmesin video_e7mDKOXpls8 0.1-5Nm 6-25Nm

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

THÔNG SỐ KỸ THUẬT

Hãng sản xuất: Mecmesin

Xuất xứ: Anh Quốc

Model: Vortex-dV

Dải đo: 1.5Nm / 3Nm / 6Nm / 10Nm

Độ phân giải: 1:5000

Độ chính xác: ±0.5 %

Đơn vị đo: mN.m, N.cm, Nm, gf.cm, kgf.cm, kgf.m, ozf.in, lbf.in, lbf.ft

Tốc độ lấy mẫu: 1000 Hz, 500 Hz, 100 Hz, 50 Hz, 10 Hz (người dùng có thể lựa chọn)

Kích thước: 505 x 280 x 190 mm

Trọng Lượng: 19.5Kg

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

MÔ TẢ SẢN PHẨM

Vortex-dV là thiết bị kiểm tra mô-men xoắn có động cơ linh hoạt và giá cả phải chăng.

Nó cải thiện đáng kể sai số lặp lại gặp phải với máy kiểm tra mô-men xoắn thủ công, nơi mô-men xoắn được cài đặt và tác động bằng tay ở các tốc độ khác nhau. Bằng cách áp dụng mô-men xoắn ở tốc độ quay cố định, trong khi giữ chặt mẫu một cách đồng nhất, Vortex-dV giúp tăng cường đáng kể độ lặp lại của kết quả thử nghiệm.

Người vận hành có thể thực hiện thử nghiệm hàng loạt định kỳ và giảm rủi ro do biến dạng lặp đi lặp lại thường liên quan đến máy đo mô-men xoắn dạng thủ công.

Vortexx-dV bao gồm chân đế có động cơ mạnh mẽ lên đến 10 Nm với lựa chọn cảm biến mô-men xoắn để kết nối với màn hình kỹ thuật số Chỉ báo Lực & Mô-men xoắn nâng cao (AFTI) và một loạt các phụ kiện dùng để kẹp chặt mẫu.

Máy kiểm tra mô-men xoắn có động cơ độc lập này phù hợp để đo mô-men xoắn cực đại của các bộ phận cho mục đích kiểm tra chất lượng cả trong phòng thí nghiệm và khu vực sản xuất.

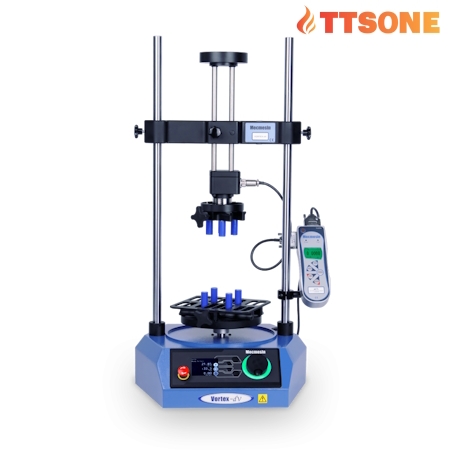

Khung thử nghiệm

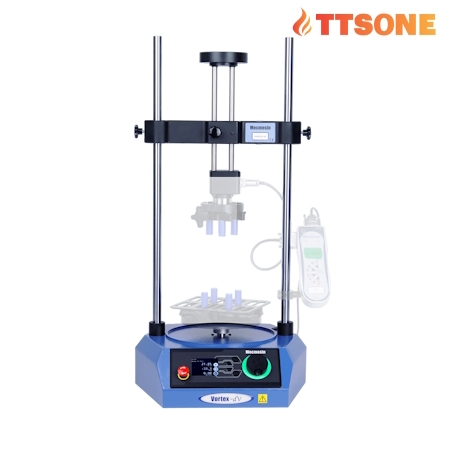

Vortex-dv là một thiết bị kiểm tra động cơ hai cột, cứng cáp, được thiết kế để áp dụng mô-men xoắn lên đến công suất 10 Nm . Nó mang lại hiệu suất vượt trội thông qua bảng điều khiển, dễ sử dụng và cho phép lựa chọn chính xác các thông số thử nghiệm như tốc độ và mô-men xoắn / góc mục tiêu.

Có thể dễ dàng kiểm tra các mẫu vật cao tới 440mm và rộng 280mm theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ. Đối với các mẫu thử yêu cầu một lực hướng xuống trước khi tác dụng mô-men xoắn (ví dụ như các cánh cửa chống trẻ em), Vortex-dV được trang bị một khay tải trên cùng thuận tiện.

Với trọng lượng dưới 20kg, thiết kế nhỏ gọn và kích thước nhỏ khiến nó trở thành một máy thử nghiệm lý tưởng để sử dụng trong phòng thí nghiệm kiểm soát chất lượng hoặc khu vực sản xuất.

Cảm biến mô-men xoắn

Bốn cảm biến mô-men xoắn tĩnh khác nhau có sẵn để bao phủ phạm vi từ 1,5 Nm đến 10 Nm . Điều này đảm bảo rằng bạn có lựa chọn tối ưu để đáp ứng tất cả các nhu cầu kiểm tra mô-men xoắn của bạn. Độ chính xác của phép đo là ± 0,5% công suất cảm biến.

Cảm biến bạn chọn được kết nối với một đơn vị hiển thị mô-men xoắn duy nhất (AFTI), được liên kết với khung thử nghiệm thông qua cáp giao diện.

Hiển thị mô-men xoắn

Chỉ báo Mômen Lực Nâng cao (AFTI) là một đơn vị hiển thị, được đặt trên cột của khung thử nghiệm. Nó kết nối với một cảm biến mô-men xoắn 'Thông minh' duy nhất và tự động nhận dạng dữ liệu hiệu chuẩn của nó.

AFTI liên tục đo mô-men xoắn và ghi lại số đọc cực đại tối đa theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ. Các giá trị mô-men xoắn thu được bởi AFTI có thể được trình bày đồng thời trên bảng điều khiển chính của khung thử nghiệm và được truyền tới PC hoặc máy in để ghi kết quả.

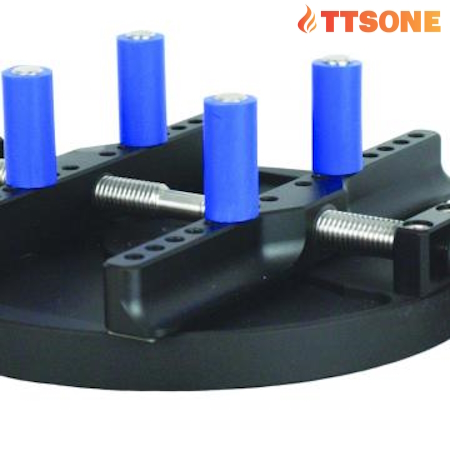

Gá kẹp mẫu

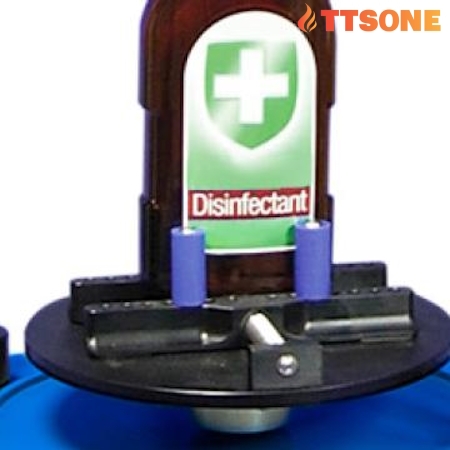

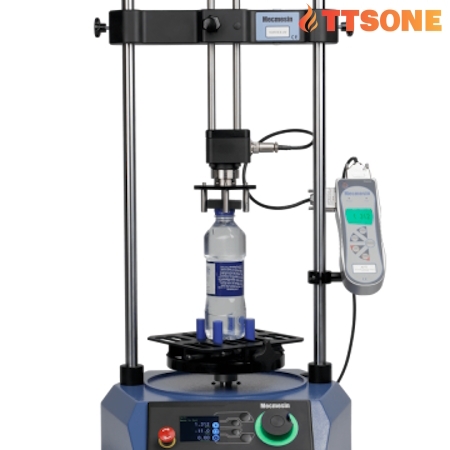

Giữ mẫu thử của bạn tại chỗ mà không bị trượt là điều cần thiết để thu được kết quả có thể lặp lại. Mecmesin đã thiết kế một loạt các kẹp mô-men xoắn để giữ nhiều loại linh kiện. Chúng bao gồm mâm cặp và trục gá để giữ các nắp bằng nhựa và kim loại, bàn cố định để cố định chai và hộp đựng cùng với nhiều thứ khác.
