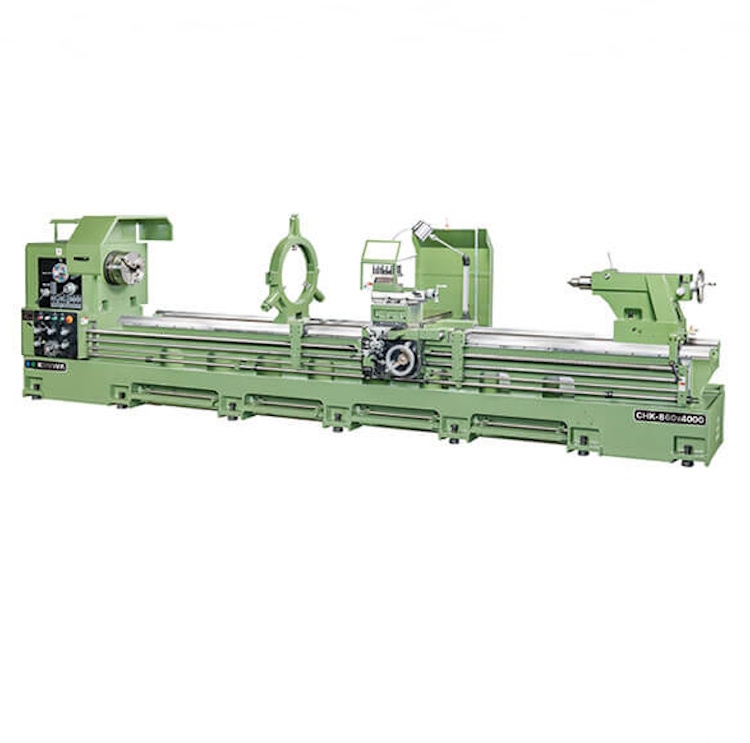

Máy tiện chính xác hạng nặng CHK-86

Mã nhà sản xuất: CHK-86 Thương hiệu: KKINWA

Mã đặt hàng: Đang cập nhật...

Xuất xứ: Trung Quốc

Tồn kho: Yêu cầu đặt hàng

Trung Quốc

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

THÔNG SỐ KĨ THUẬT

Đu qua giường Ø860
Đu qua xe ngựa Ø610
Đu qua khoảng cách Ø1130
Đường kính quay tối đa 770mm
Chiều dài khoảng hở trước mặt tấm mặt 265mm
Khoảng cách giữa các tâm MT5: 1500, 2000, 2500, 3500, 4500, 5500, 6500, 7500, 8500
MT6: 1430, 1930, 2430, 3430, 4430, 5430, 6430, 7430, 8430
Chiều rộng của giường 560mm
Đột quỵ của trụ công cụ 230mm
Đường trượt ngang 510mm

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

MÔ TẢ SẢN PHẨM

Giường được thiết kế với các đường trượt “V” kép để tăng độ chính xác và độ thẳng khi quay. Ngoài cấu trúc giường cực kỳ cứng, các bu lông móng cũng được gia cố giúp giường ổn định hơn trong quá trình quay
Với sự cải tiến đặc biệt trên phanh đuôi máy, toàn bộ độ ổn định được tăng lên khi thực hiện gia công trên trục cực lớn. MT5 hoặc MT6 được tùy chọn cho ứng dụng côn trục đuôi máy.
Tất cả các model của dòng CHK đều có thể được trang bị động cơ mô-men xoắn cao tùy chọn kết hợp với bệ máy có độ cứng cao, thể hiện đầy đủ khả năng cắt mạnh mẽ và bền bỉ

THÔNG SỐ KĨ THUẬT

Dung tích
Đu qua giường	Ø860
Đu qua xe ngựa	Ø610
Đu qua khoảng cách	Ø1130
Đường kính quay tối đa	770mm
Chiều dài khoảng hở trước mặt tấm mặt	265mm
Khoảng cách giữa các tâm	MT5: 1500, 2000, 2500, 3500, 4500, 5500, 6500, 7500, 8500 ------------------------ MT6: 1430, 1930, 2430, 3430, 4430, 5430, 6430, 7430, 8430
Chiều rộng của giường	560mm
Đột quỵ của trụ công cụ	230mm
Đường trượt ngang	510mm

Đầu cần đàn
Lỗ trục chính	105mm (4") / 153mm (6")
Mũi trục chính	A2-8 / A2-11
Tốc độ trục chính	15-1000 vòng/phút (4P) / 10-700 vòng/phút (6P)
Độ côn của lỗ trục chính & tâm	Ø105: MT7 x MT5 / Ø153: MT7 x MT6
Số lượng tốc độ trục chính	12

Ren & Cấp liệu
Phạm vi cấp liệu theo chiều dọc	0,05-0,7 mm/vòng
Phạm vi của nguồn cấp dữ liệu chéo	0,025-0,35 mm/vòng
Du hành nhanh X / Z	Trục X: 1,8 M/phút / Trục Z: 3,7 M/phút
Ren inch	2-28 Ren/in, (DP 4-56)
Chủ đề hệ mét	0,8-14 mm / Ren (MP 0,4-7)
Vít dẫn	45 mm (1 3/4") x 2 TPI, P12 mm

Đuôi trục
Đường kính lông	Ø105mm
Du lịch bằng lông vũ	270mm
Độ thuôn của tâm lông	MT5

Động cơ
Động cơ trục chính	15 mã lực (6P) ------------- 20 mã lực (4P)
Động cơ bơm nước làm mát	1/8 mã lực

Kích thước máy
Chiều dài máy	3160
Máy W x H (mm)	1700(tối đa) x 1800
Trọng lượng máy (kg)	5250, 5700, 6100, 7000, 7900, 8750, 9600, 10500, 11350

MÔ TẢ SẢN PHẨM

THÔNG SỐ KĨ THUẬT

Dung tích
Đu qua giường	Ø860
Đu qua xe ngựa	Ø610
Đu qua khoảng cách	Ø1130
Đường kính quay tối đa	770mm
Chiều dài khoảng hở trước mặt tấm mặt	265mm
Khoảng cách giữa các tâm	MT5: 1500, 2000, 2500, 3500, 4500, 5500, 6500, 7500, 8500 ------------------------ MT6: 1430, 1930, 2430, 3430, 4430, 5430, 6430, 7430, 8430
Chiều rộng của giường	560mm
Đột quỵ của trụ công cụ	230mm
Đường trượt ngang	510mm

Đầu cần đàn
Lỗ trục chính	105mm (4") / 153mm (6")
Mũi trục chính	A2-8 / A2-11
Tốc độ trục chính	15-1000 vòng/phút (4P) / 10-700 vòng/phút (6P)
Độ côn của lỗ trục chính & tâm	Ø105: MT7 x MT5 / Ø153: MT7 x MT6
Số lượng tốc độ trục chính	12

Ren & Cấp liệu
Phạm vi cấp liệu theo chiều dọc	0,05-0,7 mm/vòng
Phạm vi của nguồn cấp dữ liệu chéo	0,025-0,35 mm/vòng
Du hành nhanh X / Z	Trục X: 1,8 M/phút / Trục Z: 3,7 M/phút
Ren inch	2-28 Ren/in, (DP 4-56)
Chủ đề hệ mét	0,8-14 mm / Ren (MP 0,4-7)
Vít dẫn	45 mm (1 3/4") x 2 TPI, P12 mm
