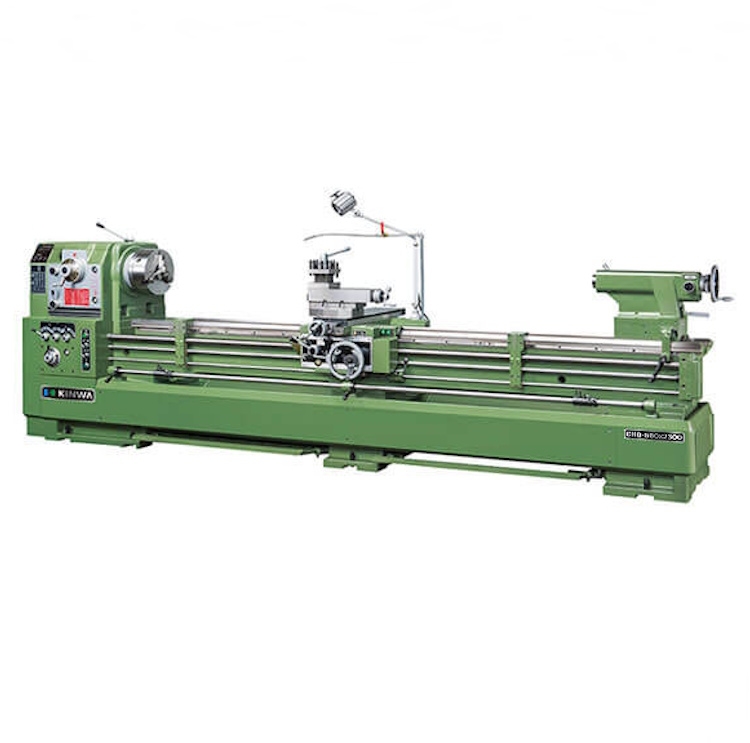

Máy tiện chính xác hạng nặng CHD-560

Mã nhà sản xuất: CHD-560 Thương hiệu: KKINWA

Mã đặt hàng: Đang cập nhật...

Xuất xứ: Trung Quốc

Tồn kho: Yêu cầu đặt hàng

Trung Quốc

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

THÔNG SỐ KĨ THUẬT

- Đu qua giường 560mm
- Đu qua xe ngựa 340mm
- Đu qua khoảng cách 797mm
- Chiều rộng của khe hở trước mặt tấm mặt 270mm
- Khoảng cách giữa các tâm ( A1 - 8, A2 - 8 ) 808, 1443, 2218, 2968, 3983mm
- Chiều rộng của giường 400mm
- Đột quỵ của trụ công cụ 242mm
- Đường trượt ngang 400mm

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

MÔ TẢ SẢN PHẨM

Giường được làm bằng meehanite và được tôi cứng và mài chính xác, độ cứng là HS 70 độ.
Bơm bôi trơn tự động và thủ công cung cấp dầu cho thanh trượt ngang và đường ray.
Bộ phân phối dầu có thể được điều chỉnh để bôi trơn đường ray, thanh trượt ngang hoặc cả hai.
Cần khởi động có thiết bị an toàn.
Hệ thống phanh khẩn cấp bằng chân.

THÔNG SỐ KĨ THUẬT

Dung tích
Đu qua giường	560mm
Đu qua xe ngựa	340mm
Đu qua khoảng cách	797mm
Chiều rộng của khe hở trước mặt tấm mặt	270mm
Khoảng cách giữa các tâm ( A1 - 8, A2 - 8 )	808, 1443, 2218, 2968, 3983mm
Chiều rộng của giường	400mm
Đột quỵ của trụ công cụ	242mm
Đường trượt ngang	400mm

Đầu cần đàn
Lỗ trục chính	86mm ( 104mm ) *
Độ côn của lỗ trục chính & tâm	MT7 xMT5
Số lượng tốc độ trục chính	12
Mũi trục chính	A1 - 8, D1-8 (A2 - 8, D2 - 8, D1 - 11 ) *
Tốc độ trục chính ( 60 HZ )	4 P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 vòng/phút 6 P: 8, 13, 20, 31, 47, 70, 100, 150, 230, 350, 530, 800 vòng/phút

Ren & Cấp liệu
Số lượng nguồn cấp dữ liệu	36
Phạm vi số liệu thức ăn theo chiều dọc	0,037 ~ 1,04 mm / vòng ( P = 6 mm, 12 mm ) 0,035 ~ 0,98 mm / vòng ( 4 TPI, 2 TPI )
Phạm vi của nguồn cấp dữ liệu chéo	Một nửa nguồn cấp dữ liệu theo chiều dọc
Đường kính trục vít	45mm
Bước vít me	4 TPI, P = 6 mm ( 2 TPI, P = 12 mm )
Phạm vi bước inch	2 ~ 72 TPI / 44 Loại ( 1 ~ 42 TPI / 48 Loại )
Phạm vi cao độ mét	0,2 ~ 14 mm / 39 Loại ( 0,4 ~ 28 mm / 44 Loại )

Đuôi trục
nét bút lông ngỗng	250mm
Đường kính lông	80mm
Ống lông nhọn	MT số 5

Động cơ
Động cơ chính (30 phút)	10 mã lực / 4 mã lực
Động cơ bơm nước làm mát	1/8 mã lực
Chiều cao	1500mm
Diện tích sàn	2300, 2900, 3700, 4500, 5500 × 1200 mm
Cân nặng	2300, 2400, 2900, 3100, 3600 kg

MÔ TẢ SẢN PHẨM

Giường được làm bằng meehanite và được tôi cứng và mài chính xác, độ cứng là HS 70 độ.
Bơm bôi trơn tự động và thủ công cung cấp dầu cho thanh trượt ngang và đường ray.
Bộ phân phối dầu có thể được điều chỉnh để bôi trơn đường ray, thanh trượt ngang hoặc cả hai.
Cần khởi động có thiết bị an toàn.
Hệ thống phanh khẩn cấp bằng chân.
