Máy Scan 3D laser vô tuyến m&h LS-R-4.8

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

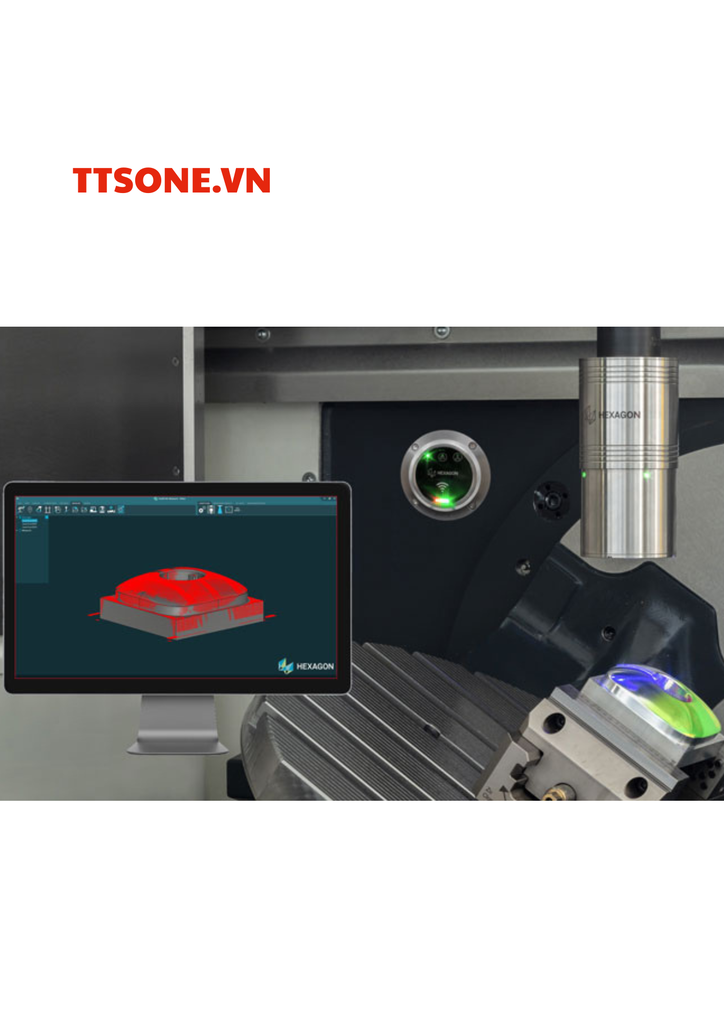

Máy Scan 3D Laser Vô Tuyến m&h LS-R-4.8 — Giải pháp đo trục tiếp trong máy công cụ

m&h LS-R-4.8 là máy quét laser không dây (wireless laser scanner) được thiết kế dành riêng cho máy công cụ (machine tools), giúp tích hợp đo lường trực tiếp trong quá trình gia công mà không cần tháo chi tiết ra khỏi máy. Dữ liệu đo được truyền qua sóng vô tuyến (radio) đến bộ điều khiển máy và phần mềm đo, cho phép cảm biến được thay đổi vào/ra khỏi magazine dao (tool changer) mà không cần thao tác thủ công.

Với việc sử dụng laser xanh (blue line laser), m&h LS-R-4.8 có khả năng thu thập dữ liệu chính xác ngay cả trên bề mặt bóng hoặc tối. Thiết kế của cảm biến được tối ưu hóa để hoạt động trong môi trường khắc nghiệt của máy công cụ, đảm bảo độ tin cậy cao và hiệu suất ổn định.

Tính năng nổi bật

Hoạt động vô tuyến / không dây: Dữ liệu đo được truyền qua sóng radio, đơn giản hóa việc tích hợp và loại bỏ cáp truyền dẫn.
Tự động thay đổi trong tool changer: Cảm biến có thể được gắn vào hệ thống dao (tool magazine) và thay đổi mà không cần thao tác bằng tay — giúp tự động hóa quy trình đo.
Laser xanh (blue line laser): Cho khả năng quét hiệu quả trên bề mặt bóng hoặc tối mà vẫn giữ độ chính xác cao.
Lĩnh vực nhìn lớn (Large field of view): Dễ dàng ghi nhận tất cả các vùng quan trọng của chi tiết đang kẹp trong máy.
Tương thích đa điều khiển máy: Hỗ trợ tích hợp với các hệ điều khiển máy phổ biến như Fanuc, Siemens và Heidenhain.
Hỗ trợ đo nhiều trục (đa chiều): Cho phép đo đến 5 trục khi cần thiết.
Thiết kế chịu môi trường khắc nghiệt: Được tối ưu để hoạt động trong điều kiện môi trường máy công cụ (chịu bụi, dao động, nhiệt độ) mà vẫn giữ hiệu năng đo ổn định.

Thông số kỹ thuật nổi bật

Thông số	Giá trị / mô tả
Khoảng cách làm việc trung bình (Working distance, Z)	115 mm ± 40 mm
Chiều rộng đường quét (Laser line width)	27,1 mm (khoảng cách tối thiểu), ~39,2 mm (khoảng cách trung bình), ~51,3 mm (tối đa)
Tốc độ dữ liệu (Data rate / điểm / giây)	30.000 – 36.000 điểm / giây
Độ chính xác đo (Measurement accuracy)	khoảng 30 µm (tùy ứng dụng)
Truyền dẫn dữ liệu không dây	Sóng radio (radio) – hỗ trợ khoảng cách truyền lên đến ~15 m
Nguồn / Pin	Sử dụng pin Li-ion, tuổi thọ pin khoảng 10h
Khối lượng (không pin)	~1.900 g (không tính pin)
Khả năng chịu môi trường / bảo vệ	IP68 (chống bụi & nước)
Nhiệt độ làm việc	5 °C – 40 °C (với độ chính xác xác định trong khoảng 15 – 40 °C)

Ứng dụng thực tế

Máy Scan 3D laser vô tuyến m&h LS-R-4.8 phù hợp cho các ứng dụng trong môi trường gia công & máy công cụ:

Kiểm tra chi tiết ngay khi kẹp: Quét chi tiết khi nó vẫn đang kẹp trên máy, phát hiện sai lệch sớm để điều chỉnh mà không cần tháo chi tiết ra ngoài.
Đo bề mặt phức tạp / tự do: Quét các bề mặt cong, các vùng khó tiếp cận, các chi tiết có hình học phức tạp.
So sánh với mô hình CAD: Sinh dữ liệu điểm quét để so sánh sai lệch với thiết kế ban đầu và phát hiện biến dạng hoặc lỗi gia công.
Tự động hoá đo trong quá trình sản xuất: Kết hợp với hệ thống tool changer và điều khiển máy để giảm thời gian đo và loại bỏ bước chuyển chi tiết ra khỏi máy đo riêng biệt.
Kiểm tra nhanh & trong-line: Quét nhanh để kiểm tra chất lượng ngay trong dây chuyền gia công, giúp rút ngắn chu kỳ kiểm định.

Ưu điểm & điểm cần lưu ý

Ưu điểm:

Loại bỏ dây cáp & đơn giản hóa tích hợp nhờ truyền dẫn radio
Tự động hoá đo mà không cần thao tác thủ công
Hiệu suất cao trên nhiều loại bề mặt, kể cả bóng & tối
Tích hợp trực tiếp vào máy công cụ — giảm nhu cầu thiết bị đo ngoài
Độ chính xác cao, dữ liệu phong phú cho phân tích chất lượng

Lưu ý:

Thiết bị cần hiệu chuẩn định kỳ để giữ độ chính xác
Việc đặt receiver radio (m&h RC-R-100) cần đảm bảo kết nối mạnh và ổn định
Trong môi trường ánh sáng mạnh hoặc ánh sáng trực tiếp, có thể ảnh hưởng đến đo — cần tránh trực tiếp chiếu laser vào nguồn sáng mạnh
Nhiệt độ và môi trường xung quanh vượt giới hạn có thể làm giảm hiệu suất đo
