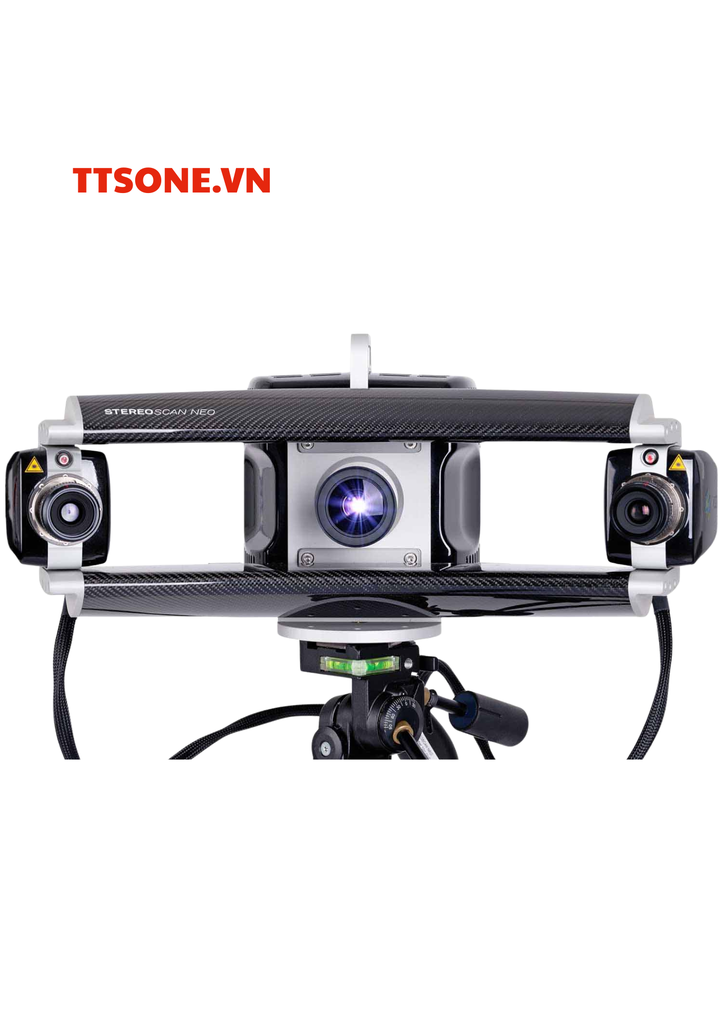

Máy Scan 3D độ chính xác cao StereoScan neo

StereoScan neo là hệ thống quét ánh sáng có cấu trúc (structured light scanner) cao cấp của Hexagon, được thiết kế để đáp ứng yêu cầu cao về độ phân giải, độ chính xác và khả năng quét nhanh trong môi trường đo lường công nghiệp.

Với phiên bản R16.2, StereoScan neo sử dụng công nghệ Smart Phase Projection (SPP) — một mẫu chiếu tối ưu để quét các bề mặt sáng bóng hoặc tối mà không cần xử lý tiền xử lý trước.Nó cũng tích hợp công nghệ Variable Light Projection (VLP) để chiếu lại kết quả đo lên bề mặt vật thể (back-projection), giúp người dùng dễ nhận biết sai lệch so với mô hình CAD ngay lập tức.

StereoScan neo hỗ trợ các trường đo (measurement fields) từ 75 mm đến 1000 mm, chỉ cần thay ống kính và điều chỉnh chiều dài cơ sở (base length).

Tính năng nổi bật

Tính năng	Mô tả & lợi ích
Smart Phase Projection (SPP)	Mẫu chiếu mới giúp quét chính xác trên bề mặt bóng, tối mà không cần phun phủ hoặc xử lý trước
Variable Light Projection (VLP)	Chiếu màu đầy đủ trên vật thể để hiển thị sai lệch ngay trên bề mặt sau khi quét
Độ phân giải & chi tiết cao	Được trang bị camera 16.8 megapixel (2 cameras), giúp thu chi tiết nhỏ nhất trên bề mặt
Thay đổi trường đo linh hoạt	Có thể dễ dàng chuyển đổi FOV (field of view) từ nhỏ đến lớn (75 mm → 1000 mm) cho các chi tiết từ nhỏ tới lớn
Khả năng quét nhanh & hiệu quả	Chiếu mẫu số nhanh giúp giảm thời gian quét
Tương thích đo ngoài tầm nhìn (Probing Option)	Hỗ trợ MI.Probe mini để đo những vùng “che khuất” mà máy quét không nhìn thấy trực tiếp
Khả năng hiển thị kết quả trực tiếp	Kết quả sai lệch có thể được chiếu lại lên vật thể để quan sát dễ hơn
Cấu trúc chắc chắn & sẵn sàng tự động hóa	Khung carbon đôi, kết hợp được với bàn xoay / module quay-nghiêng, thích hợp cho sử dụng trong quy trình robot hóa

Thông số kỹ thuật nổi bật

Thông số	Giá trị
Camera	16.8 MP (2 × 16.8 MP)
Trường đo (FOV)	75 mm → 1000 mm (qua thay đổi ống kính / base length)
Độ sâu đo (measuring depth)	Tương ứng với từng FOV (ví dụ: 36 mm, 54 mm, 100 mm, 175 mm, 250 mm, 420 mm, 500 mm)
Độ phân giải in-plane (X, Y)	12 µm, 19 µm, 33 µm, 55 µm, 83 µm, 143 µm, 180 µm cho các FOV khác nhau
Sai số quả cầu (Sphere spacing error)	5 µm, 7 µm, 8 µm, 10 µm, 16 µm, 30 µm, 32 µm (tương ứng các FOV)
Sai số chiều dài (Length measuring error)	10 µm, 15 µm, 18 µm, 20 µm, 28 µm, 60 µm, 64 µm
Sai số probing (Probing error size / form)	6 µm, 7 µm, 6 µm, 6 µm, 12 µm, 16 µm, 18 µm / 5 µm, 6 µm, 7 µm, 7 µm, 12 µm, 16 µm, 18 µm
Thời gian đo tối thiểu	1 giây
Trọng lượng cảm biến	~12 kg (có thể tùy cấu hình)
Nguồn & điện năng	Hệ thống tích hợp nguồn → AC 110/230 V, 50-60 Hz, công suất ~600 W

Ứng dụng & lợi ích

StereoScan neo được thiết kế để đáp ứng các ứng dụng đo lường công nghiệp có yêu cầu cao:

Công nghiệp khuôn mẫu / gia công cơ khí: đo kiểm bề mặt, kiểm tra sai lệch của chi tiết khuôn, đúc, gia công.
Kiểm tra sai lệch so với CAD (CAD comparison): sử dụng hiển thị màu trên vật thể để nhận biết sai số ngay tại chỗ.
Tích hợp tự động hóa / robot: StereoScan neo phù hợp làm “máy quét trong dây chuyền” kết hợp với bàn xoay, module quay-nghiêng hoặc robot.
Đo vật liệu khó (bóng, tối, phản chiếu): nhờ SPP và VLP, nó quét tốt các bề mặt mà hệ quét truyền thống cần phun phủ trước.
Chụp dữ liệu vùng lớn & chi tiết cao: linh hoạt với các trường đo khác nhau cho các chi tiết nhỏ hoặc chi tiết lớn.

So sánh nổi bật với các máy quét thông thường

Công nghệ Smart Phase Projection (SPP) giúp vượt lên các mẫu chiếu cổ điển trong việc xử lý bề mặt bóng & tối.
Variable Light Projection (VLP) không chỉ chiếu mẫu đo mà còn chiếu kết quả sai lệch, biến vật thể thành “bản đồ màu” trực tiếp.
Khả năng thay đổi trường đo linh hoạt mà không phải thay toàn bộ hệ thống, giúp đầu tư hiệu quả hơn khi đo đa kích cỡ chi tiết.
Tích hợp dễ với MI.Probe để đo các vùng che khuất – khi ánh sáng không chiếu tới được.
