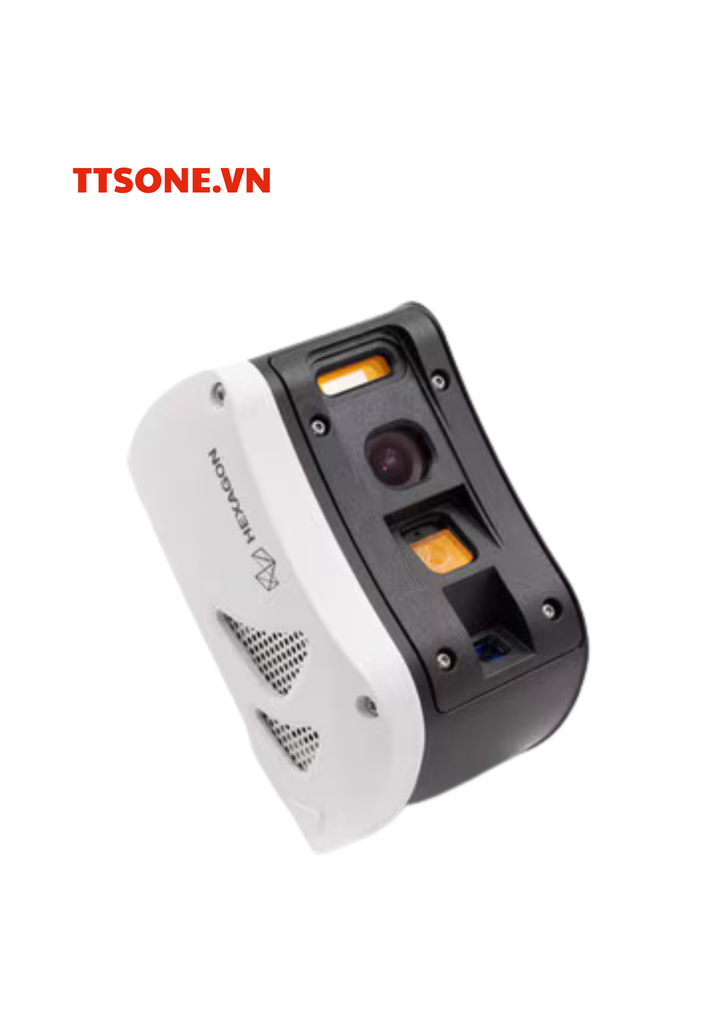

Máy quét laser HP-L-10.10

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

HP-L-10.10 Hexagon

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

Máy quét laser HP-L-10.10 — Nâng tầm đo lường CMM với sự kết hợp giữa tốc độ, độ chính xác & linh hoạt

Máy quét laser HP-L-10.10 của Hexagon là giải pháp quét ánh sáng xanh (blue-light laser) dành cho máy đo tọa độ (CMM), cho phép biến CMM truyền thống thành hệ thống đa cảm biến (optical multisensor system) — kết hợp đo tiếp xúc (touch probe) và quét quang học — để xử lý các chi tiết có bề mặt phức tạp hơn.

HP-L-10.10 hướng đến việc đo lường các chi tiết lớn hoặc có hình dạng phức tạp (metal sheets, panels, vỏ máy, chi tiết sản xuất) trong các ngành ô tô, hàng không, máy móc công nghiệp, năng lượng…

Ưu điểm nổi bật

Tốc độ & khối lượng điểm dữ liệu cao
HP-L-10.10 có khả năng thu thập lên tới 600.000 điểm/giây (600k pts/s), giúp rút ngắn đáng kể thời gian đo so với phương pháp đo tiếp xúc truyền thống.
Độ chính xác gần với đo tiếp xúc
Với sai số dạng thăm dò (probing form error) khoảng 8 μm, độ chính xác rất sát với những gì người vận hành có thể đạt được bằng đầu dò tiếp xúc.
Công nghệ SHINE (Systematic High-Intelligence Noise Elimination)
SHINE giúp tối ưu hóa dữ liệu quét bằng cách loại bỏ nhiễu, cân bằng ánh sáng, cho phép quét các bề mặt phản chiếu, bóng hoặc nhiều loại vật liệu mà không cần điều chỉnh thủ công.
Tính linh hoạt & trợ giúp người dùng
• Visual Guide / Work Distance Indicator (WDI): hiển thị khoảng cách làm việc và trạng thái vị trí cảm biến qua đèn LED để giúp người đo đặt đúng vị trí.
• Warm-up rút ngắn: thời gian khởi động cảm biến được giảm khoảng 50% so với phiên bản trước, giúp giảm thời gian chờ đợi.
• Tương thích với phần mềm PC-DMIS: giúp người dùng dễ dàng tích hợp đo quét vào quy trình đo lường, thực thi chương trình đo, phân tích dữ liệu và báo cáo.
Khả năng đo bề mặt đa dạng
Cảm biến có khả năng đo các bề mặt khó như sáng bóng hoặc phản chiếu mà không phải dừng để tùy chỉnh thủ công, nhờ SHINE và các chế độ đo tự động (Auto mode) hoặc người dùng điều chỉnh (User-Defined mode).

Thông số kỹ thuật nổi bật

Thông số	Giá trị / mô tả
Sai số dạng thăm dò (Probing form error)	~ 8 μm
Điểm dữ liệu tối đa	600.000 pts/s
Khoảng cách làm việc (stand-off)	~ 90 mm ± 30 mm
Chiều rộng đường quét (Laser line width)	~ 80 mm tại vùng giữa
Bước sóng laser	450 nm (ánh sáng xanh)
Cấp laser	Class 2 (theo chuẩn EN / IEC 60825-1)
Nhiệt độ làm việc	16 – 32 °C
Bảo vệ bụi & nước	IP51 (ngoại trừ phần warm-up)
Trọng lượng	~ 427 g

Ứng dụng thực tế & lợi ích

Đo chi tiết kích thước lớn như vỏ kim loại, tấm panel, khung vỏ ô tô – HP-L-10.10 giúp đo nhanh bề mặt mà đo tiếp xúc không làm nổi bật mọi điểm.
Tích hợp vào các CMM hiện có — người dùng có thể nâng cấp máy CMM cũ thành hệ thống đa cảm biến mà không cần mua hệ thống laser hoàn toàn mới.
Kiểm tra sản phẩm sáng bóng / phản chiếu như kim loại bóng, composite có lớp phủ, mà nhiều cảm biến laser truyền thống khó đo được.
Đo nhanh & tiết kiệm thời gian — ví dụ, một nhà sản xuất trong ngành hàng không đã rút thời gian đo từ 8 giờ xuống còn 7 phút khi chuyển sang HP-L-10.10 để đo các chi tiết lớn.
Phát hiện sai lệch bề mặt & phân tích dữ liệu — quét dữ liệu dày, dễ tổng hợp sai lệch, tạo lưới (mesh), và hỗ trợ báo cáo kết hợp ảnh (overview camera).
