Máy Kiểm Tra Lực Kéo Nén Vật Liệu Mecmesin MultiTest-dv AFG 1000N

MÔ TẢ SẢN PHẨM

MultiTest-dV có thể kết hợp với một Enhanced Load Sensor, phần mềm VectorPro MT và tùy chọn thêm một thước đo điện tử extensometer, để biến đổi từ một thiết bị kiểm tra lực sang một thiết bị kiểm tra vật liệu cơ bản.

Điều này làm cho MultiTest-dV trở thành lựa chọn lý tưởng để kiểm tra đảm bảo chất lượng trong phòng thí nghiệm QC và cung cấp cho nó khả năng cần thiết để phân tích sâu hơn các đặc tính của vật liệu trong phòng thí nghiệm R&D.

MultiTest-dV là một máy kiểm tra lực cơ tính mang lại giá trị vượt trội. Được thiết kế để kiểm tra độ nén và độ căng được kiểm soát chính xác, các điều khiển đơn giản của MultiTest-dV được hỗ trợ bởi thiết bị điện tử tinh vi, làm cho nó trở thành lựa chọn lý tưởng cho nhiều loại kiểm tra thông thường.

Nó cải thiện đáng kể về sự thay đổi gặp phải với các thiết bị thử nghiệm cơ tính thủ công khi lực căng và nén được áp dụng bằng tay ở các tốc độ khác nhau. Bằng cách tác dụng lực với tốc độ không đổi, đồng thời kẹp chặt mẫu theo cách đồng nhất, MultiTest-dV với động cơ sẽ nâng cao đáng kể độ lặp lại của kết quả thử nghiệm.

Người vận hành có thể thực hiện kiểm tra hàng loạt định kỳ với thông lượng tuyệt vời, giảm thiểu thời gian kiểm tra và hưởng lợi từ sự tiện lợi liên quan đến các máy kiểm tra độ bền kéo cơ giới này.

MultiTest-dV có thể được định cấu hình ở hai cấp độ:

- Cơ bản:

Kiểm tra đến giới hạn dịch chuyển mục tiêu hoặc khi sử dụng bất kỳ một trong số các thiết bị đo lực nâng cao (AFG) của Mecmesin, đến giới hạn tải hoặc phá hủy.

Thêm phần mềm VectorPro ™ Lite vào MultiTest-dV với AFG, để thu thập dữ liệu, vẽ biểu đồ, tính toán kết quả, cộng với báo cáo và xuất dữ liệu thử nghiệm.

- Tinh vi:

Lắp cảm biến lực ELS chuyên dụng và kết nối với phần mềm VectorPro MT để sử dụng MultiTest-dV của bạn làm máy kiểm tra vật liệu cấp đầu vào. Kiểm soát toàn bộ trình tự kiểm tra của bạn bằng các chương trình đơn giản, từng bước. Thực hiện cả các phép tính tiêu chuẩn như đỉnh, tải khi dịch chuyển và các phép tính phức tạp hơn như Mô-đun Youngs và cường độ năng suất bù đắp.

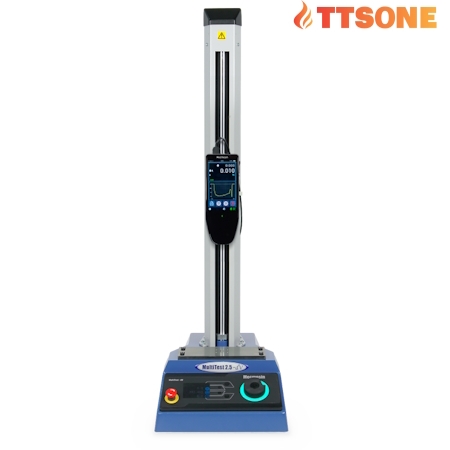

Khung thử nghiệm

MultiTest-dv là một máy kiểm tra động cơ, một cột đa năng được thiết kế để người vận hành ở mọi cấp độ và dễ sử dụng. Có 3 kiểu máy trong phạm vi với xếp hạng 0,5 kN, 1 kN và 2,5 kN và cung cấp hành trình lên đến 1200 mm (47 ").

Mỗi loại đều chiếm không gian tối thiểu và lý tưởng để áp dụng lực kéo và nén trong nhiều ứng dụng khác nhau.

Nó mang lại hiệu suất vượt trội thông qua bảng điều khiển và Máy kiểm tra điều khiển đa chức năng, cho phép lựa chọn chính xác các thông số thử nghiệm như tốc độ và lực / dịch chuyển mục tiêu. Đèn LED màu cho biết rõ ràng trạng thái của máy trong quá trình thử nghiệm và người vận hành có thể dễ dàng theo dõi tiến trình của thử nghiệm từ bảng điều khiển lực & dịch chuyển.

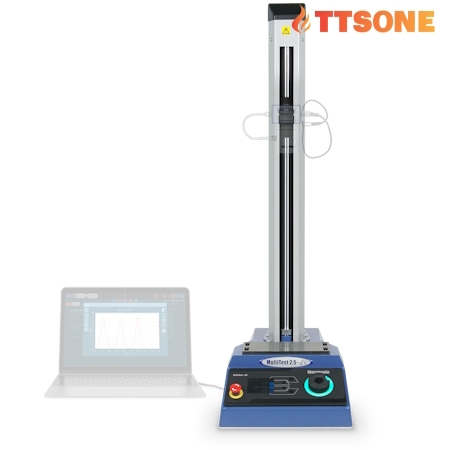

Để ghi và phân tích sâu hơn dữ liệu thử nghiệm, MultiTest-dV có thể được kết nối qua cổng đầu ra USB với gói phần mềm thu thập và vẽ dữ liệu nâng cao VectorPro Lite.

Các công tắc giới hạn an toàn có thể điều chỉnh được lắp để đảm bảo rằng mẫu thử không thể bị kéo căng quá xa hoặc kẹp chặt vào nhau.

MultiTest-dV được trang bị một đầu chéo có đầu nhọn để thay đổi các đồng hồ đo lực hoặc cảm biến lực một cách nhanh chóng và dễ dàng. Tay cầm và đồ gá có thể được lắp nhanh vào tấm đe đã được khoan sẵn các lỗ ren để dễ dàng kết nối.

Với mỗi mô hình có trọng lượng khoảng 25 kg (55 lbs), thiết kế nhỏ gọn và kích thước nhỏ của nó khiến nó trở thành một thiết bị thử nghiệm để bàn lý tưởng để sử dụng trong phòng thí nghiệm kiểm soát chất lượng hoặc khu vực sản xuất.

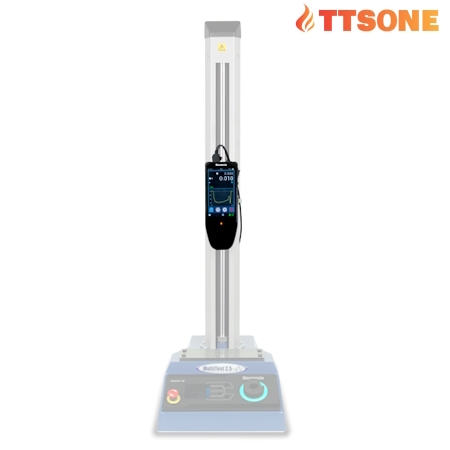

Máy đo lực đa năng AFG

Máy đo lực nâng cao AFG là một thiết bị độc lập bao gồm cảm biến lực bên trong và màn hình riêng của nó.

Có 10 kiểu máy có công suất từ 2,5 đến 2500 N (0,5 - 500 lbf), mỗi kiểu có độ chính xác đo ấn tượng là ± 0,1% toàn thang đo.

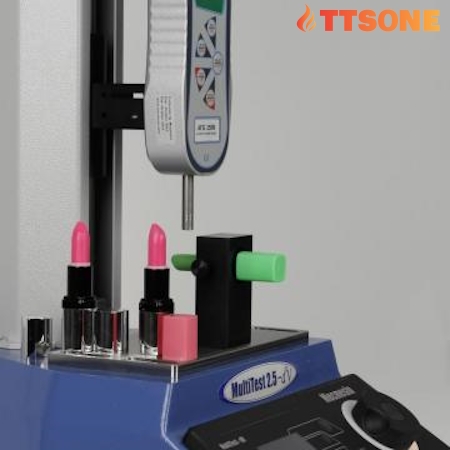

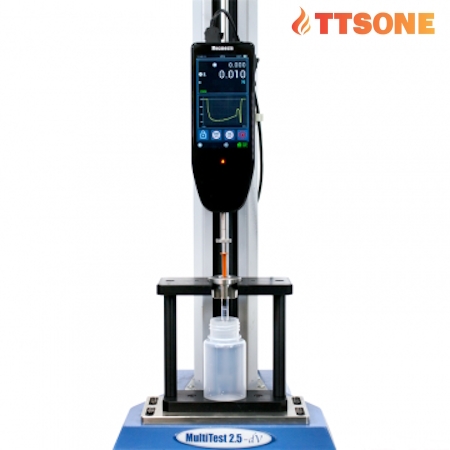

AFG được định vị trên mặt trước của khung hình thử nghiệm thông qua một bộ phận cố định phù hợp và liên tục đo & hiển thị độ căng / nén, đồng thời ghi lại số đọc cực đại tối đa trong nền.

Khi AFG được kết nối với MultiTest-dV thông qua cáp giao diện, nó có thể chuyển kết quả đọc tải 'trực tiếp' được hiển thị sang bảng điều khiển phía trước và thực hiện điều khiển cơ bản của thử nghiệm. Điều này đạt được bằng cách định cấu hình cài đặt trong AFG để gửi tín hiệu đến khung thử nghiệm để 'dừng' hoặc 'dừng và đảo ngược' khi phát hiện thấy giới hạn tải hoặc phá hủy mẫu.

Các giá trị lực căng và nén do AFG thu được có thể được truyền trực tiếp đến PC hoặc máy in để ghi kết quả.

Ngoài ra, các kết quả đọc lực được kết hợp với các kết quả đọc dịch chuyển trong MultiTest-dV và được gửi đến cổng đầu ra USB để tạo gói dữ liệu, được phần mềm VectorPro Lite truy cập để vẽ đồ thị, tính toán kết quả và tạo báo cáo thử nghiệm.

Loadcells

Cảm biến tải trọng nâng cao ELS được đặt trên đầu khung của khung thử nghiệm và giao tiếp với MultiTest-dV để kiểm tra độ chính xác của vật liệu khi kết hợp với phần mềm VectorPro MT.

Có 13 kiểu ELS có công suất từ 2,5 đến 2500 N (0,5 - 500 lbf) và tất cả đều hoàn toàn có thể hoán đổi cho nhau với các đặc tính hiệu chuẩn của chúng được MultiTest-dV nhận ra ngay lập tức. Điều này đảm bảo rằng bạn có lựa chọn tối ưu để đáp ứng tất cả các nhu cầu kiểm tra vật liệu của mình mà không cần thiết lập phức tạp.

Độ chính xác của phép đo là ± 0,5% giá trị hiển thị.

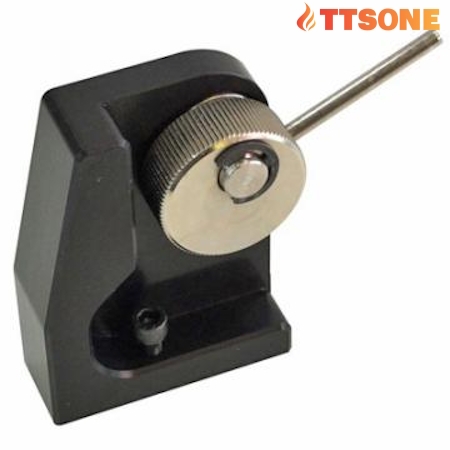

Phụ kiện

Giữ mẫu thử của bạn tại chỗ mà không bị trượt là điều cần thiết để thu được kết quả có thể lặp lại. Mecmesin có nhiều loại chuôi và giá cố định để giữ nhiều thành phần và vật liệu khác nhau. Chúng bao gồm kẹp nêm và kẹp phụ để kiểm tra độ bền kéo, tấm nén và đồ gá uốn, bàn ma sát cộng với nhiều thứ khác.

THÔNG SỐ KỸ THUẬT

Dải lực

- Sai số: ± 0,1%

- Độ phân giải: 1:5.000

Khả năng dịch chuyển

- Khả năng dịch chuyển: 986 mm

- Độ chính xác: ±0.13mm trên mỗi 300mm dịch chuyển

- Độ phân giải: 0.001mm

Tốc độ

- Dải tốc độ: 1-1200 mm/phút

- Độ chính xác: ±0.2% giá trị cài đặt hoặc ± 20 µ / phút, tùy theo giá trị nào tốt hơn

- Độ phân giải: 0.1mm/phút
