Máy Kéo Nén Instron 68TM-5 (5 kN) - Hệ thống để bàn Chính hãng

Trong nghiên cứu và phát triển (R&D) vật liệu, đôi khi thách thức không nằm ở độ lớn của lực phá hủy, mà nằm ở kích thước và hình dạng phức tạp của mẫu vật. Bạn có thể cần kiểm tra độ bền uốn của một tấm panel composite dài 40cm, độ bền nén của một cụm linh kiện ô tô cồng kềnh, hay lực bóc tách của một cuộn băng keo công nghiệp khổ rộng. Lúc này, các máy một cột (Single Column) dù đủ lực 5kN nhưng lại "bó tay" vì không gian thử nghiệm quá hẹp và chiều sâu họng máy hạn chế.

Máy Kéo Nén Instron 68TM-5 với tải trọng 5 kN (500 kgf) là câu trả lời hoàn hảo cho bài toán này. Là model khởi đầu của dòng máy để bàn hai cột (Dual Column Table Model) thuộc thế hệ 6800 Series cao cấp, 68TM-5 mang đến một không gian làm việc rộng rãi, độ cứng vững khung máy vượt trội và các tính năng thông minh, giúp các kỹ sư R&D tự do thử nghiệm những ý tưởng táo bạo nhất mà không bị giới hạn bởi thiết bị.

1. Tại Sao Nên Chọn Hệ Thống Hai Cột 5kN Thay Vì Một Cột?

Nhiều khách hàng thường phân vân giữa việc chọn máy một cột (68SC-5) hay máy hai cột (68TM-5) khi cả hai đều có tải trọng tối đa là 5kN. Tuy nhiên, sự khác biệt về cấu trúc vật lý mang lại những lợi thế kỹ thuật hoàn toàn khác biệt:

Không Gian Thử Nghiệm Rộng Mở (Generous Test Space)

Máy một cột thường bị giới hạn bởi chiều sâu họng máy (khoảng cách từ tâm ngàm kẹp đến cột máy). Ngược lại, Instron 68TM-5 có khoảng cách ngang giữa hai trụ máy lên tới 420 mm. Điều này mở ra khả năng lắp đặt các loại đồ gá kích thước lớn:

Bộ gá uốn 3 điểm/4 điểm (Flexure Fixture): Với nhịp uốn dài, phù hợp cho các mẫu composite hoặc nhựa dạng tấm lớn.
Bàn nén diện tích lớn: Để kiểm tra độ bền nén của bao bì, thùng carton sóng hoặc các khối xốp EPS.
Buồng nhiệt độ (Environmental Chambers): Không gian rộng giữa hai cột cho phép tích hợp các buồng môi trường để thử nghiệm vật liệu trong điều kiện giả lập từ -100°C đến +350°C, một yêu cầu bắt buộc trong R&D vật liệu ô tô và hàng không.

Độ Cứng Vững Khung Máy (Frame Stiffness)

Thiết kế khung dạng cổng (Portal frame) của 68TM-5 cung cấp độ cứng vững cao hơn đáng kể so với khung chữ C của máy một cột. Khi thử nghiệm các vật liệu có độ cứng cao như gốm kỹ thuật hoặc composite sợi carbon, độ cứng của khung máy là yếu tố then chốt để đo chính xác Mô đun đàn hồi (Modulus). Khung máy càng cứng, sai số do biến dạng đàn hồi của hệ thống càng nhỏ, dữ liệu càng tin cậy và phản ánh đúng bản chất vật liệu.

2. Bảng So Sánh Các Model Để Bàn Dòng 6800 Series

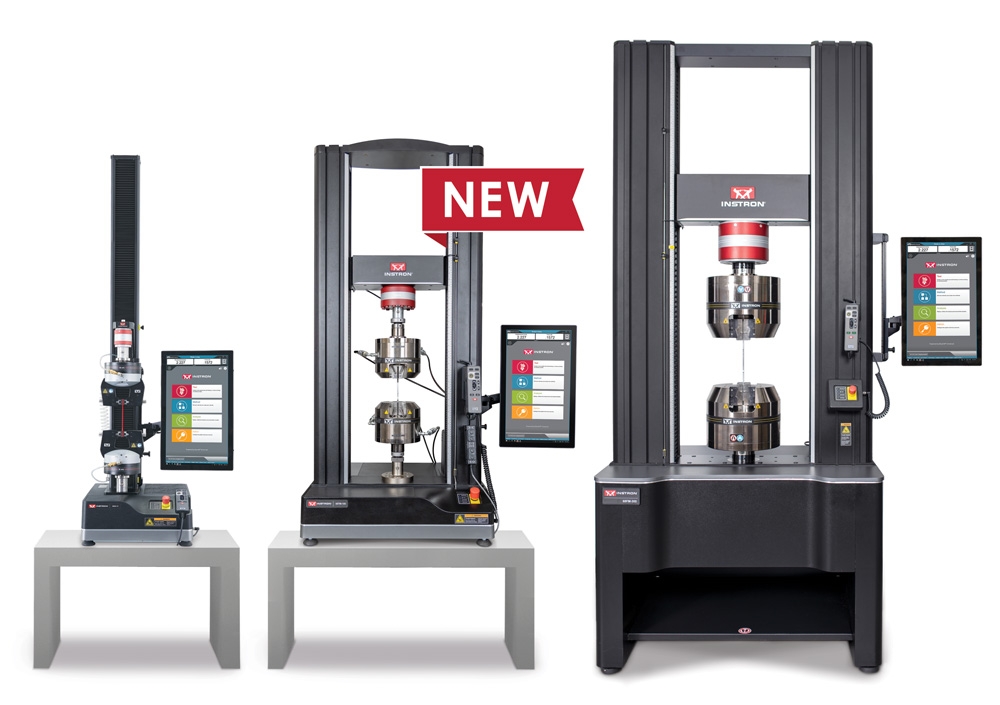

Instron 68TM-5 là model nhỏ nhất trong dòng để bàn, nhưng nó chia sẻ chung nền tảng công nghệ với các "đàn anh" 50kN. Dưới đây là bảng so sánh chi tiết:

Đặc Điểm Kỹ Thuật	Instron 68TM-5 (Model này)	Instron 68TM-10	Instron 68TM-30	Instron 68TM-50
Tải trọng tối đa	5 kN (500 kgf)	10 kN (1 Tấn)	30 kN (3 Tấn)	50 kN (5 Tấn)
Độ cứng khung máy	Cao (Gấp 2 lần máy 1 cột)	Rất Cao	Siêu Cao	Cực Đại
Tốc độ kiểm tra tối đa	1016 mm/phút	1016 mm/phút	1016 mm/phút	762 mm/min
Trọng lượng máy	~100 kg	~120 kg	~150 kg	~180 kg
Ứng dụng tối ưu	Composite mỏng, Nhựa khổ lớn, Bao bì, Linh kiện	Kim loại mỏng, Ô tô, Điện tử	Composite kết cấu, Bu lông nhỏ	Thép, Titan, Bu lông lớn

3. Công Nghệ R&D Tiên Tiến: Tự Động Hóa Quy Trình

Instron 68TM-5 được tích hợp những công nghệ 4.0 giúp giải phóng sức lao động và trí não cho nhà nghiên cứu, đảm bảo mọi phép thử đều đạt chuẩn mực cao nhất:

Auto-Positioning (Tự Động Định Vị)

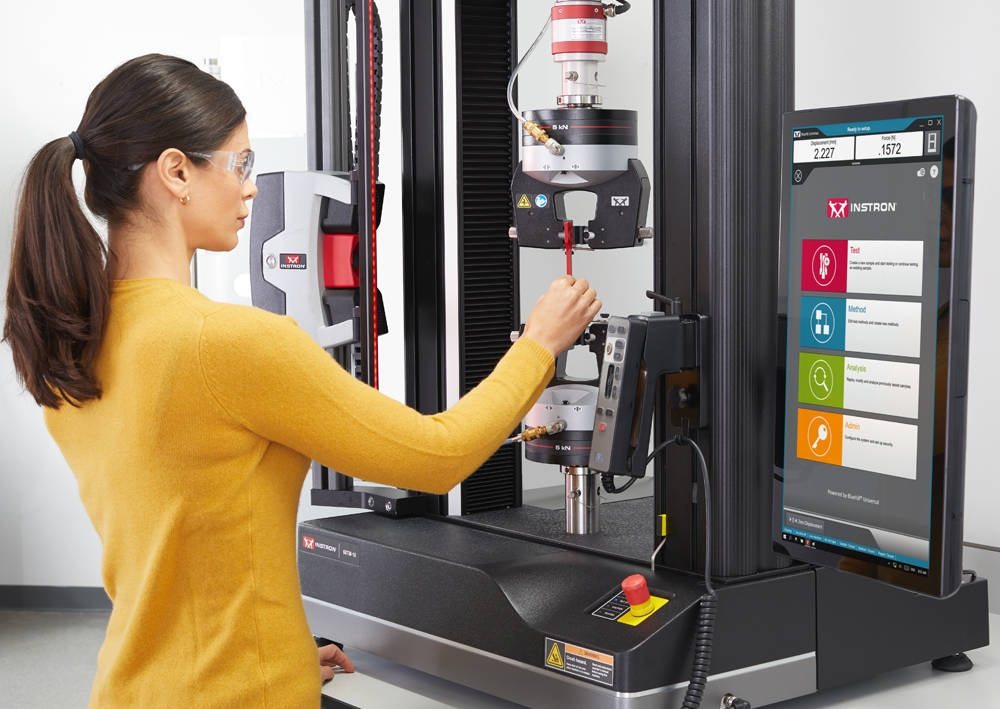

Trong phòng Lab R&D, việc thay đổi phương pháp test diễn ra liên tục. Một mẫu thử uốn cần khoảng cách gối đỡ khác với mẫu thử kéo. Instron 68TM-5 ghi nhớ vị trí chính xác của ngàm kẹp/đồ gá cho từng phương pháp thử (Method). Khi bạn chọn bài test trên phần mềm Bluehill Universal, máy tự động di chuyển trục ngang (Crosshead) đến đúng vị trí đã lưu. Điều này đảm bảo tính nhất quán tuyệt đối giữa các lần thử nghiệm, bất kể ai là người vận hành, đồng thời tiết kiệm thời gian setup đáng kể.

Tự Động Hiệu Chuẩn (Auto-Calibration)

Bạn không cần lo lắng về việc nhập sai thông số Load cell hay Extensometer. Hệ thống nhận diện thông minh của 68TM-5 sẽ tự động đọc dữ liệu hiệu chuẩn từ chip gắn trên đầu nối cảm biến ngay khi cắm giắc. Nếu bạn cắm sai loại cảm biến không phù hợp với phương pháp test đã chọn, máy sẽ cảnh báo ngay lập tức, ngăn chặn các sai sót tốn kém.

4. Ứng Dụng Chuyên Sâu

Vật Liệu Composite & Nhựa Kỹ Thuật

Instron 68TM-5 là công cụ lý tưởng để nghiên cứu tính chất cơ học của các tấm laminate composite gia cường sợi carbon hoặc thủy tinh:
- Thử uốn (Flexure): Xác định độ bền uốn và mô đun uốn theo ASTM D790 với các bộ gá uốn có thể điều chỉnh nhịp (span) linh hoạt.
- Thử trượt (Shear): Xác định độ bền trượt giữa các lớp (Interlaminar Shear Strength) theo ASTM D2344.

Linh Kiện Ô Tô & Điện Tử

Với không gian rộng, 68TM-5 dễ dàng kiểm tra các cụm chi tiết lắp ráp (Assembly testing):
- Kiểm tra lực bấm và độ bền mỏi của các nút bấm trên bảng điều khiển (Dashboard buttons).
- Độ bền cơ học của hộc đựng đồ, cửa gió điều hòa.
- Kiểm tra độ bền mỏi chu kỳ thấp (Low Cycle Fatigue) của các lò xo, chốt khóa.

Bao Bì & Giấy

Thực hiện các bài test nén thùng carton (Box compression test) theo tiêu chuẩn TAPPI hoặc kiểm tra độ bền đâm thủng của các tấm bìa khổ lớn mà máy một cột không thể thực hiện được do vướng víu.

5. An Toàn Tuyệt Đối Cho Người Vận Hành

An toàn là ưu tiên hàng đầu của dòng 6800 Series. Instron 68TM-5 được trang bị hệ thống Operator Protect:

Giám sát trạng thái: Máy liên tục giám sát trạng thái hệ thống. Khi cửa chắn bảo vệ (Interlock Shield) đang mở hoặc máy đang ở chế độ thiết lập, tốc độ di chuyển bị giới hạn ở mức an toàn.
Đèn báo trực quan: Đèn viền trên khung máy đổi màu trực quan (Xanh - Sẵn sàng / Vàng - Cài đặt / Đỏ - Đang chạy) giúp mọi người trong phòng Lab nhận biết tình trạng máy từ xa, tránh tai nạn vô ý.

6. Kết Luận

Máy Kéo Nén Instron 68TM-5 là sự lựa chọn thông minh cho các phòng Lab R&D cần sự linh hoạt tối đa. Nó xóa bỏ giới hạn về không gian thử nghiệm, cho phép bạn nghiên cứu vật liệu và linh kiện theo những cách mà trước đây không thể thực hiện được trên các máy cỡ nhỏ, đồng thời đảm bảo độ chính xác và tin cậy ở cấp độ cao nhất.
