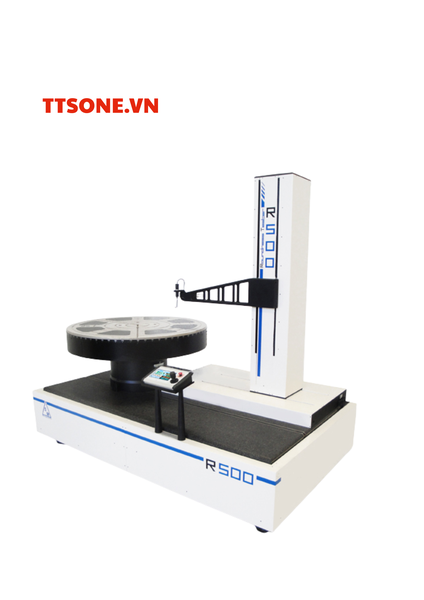

Máy đo độ tròn SM Metrology R500

Máy đo độ tròn SM Metrology R500 – Giải pháp đo chính xác cho chi tiết lớn và siêu nặng

SM Metrology R500 là dòng máy đo độ tròn hàng đầu trên thế giới được thiết kế chuyên biệt để kiểm tra và phân tích các chi tiết lớn, nặng trong ngành công nghiệp cơ khí và năng lượng. Với khả năng đo đường kính lên tới 1300 mm và tải trọng tối đa 1500 kg, R500 là giải pháp lý tưởng cho các ứng dụng kiểm tra độ chính xác cao như turbine, máy nén, vòng bi và các chi tiết cơ khí kích thước lớn.

Ưu điểm nổi bật của máy đo độ tròn SM Metrology R500

1. Thiết kế tối ưu cho chi tiết lớn và tải trọng cao

• Bàn xoay pneumostatic với đường kính 650 mm, mở rộng đo đến 1300 mm và tải trọng tối đa 1500 kg, đáp ứng các yêu cầu đo kiểm các chi tiết cỡ lớn trong các ngành công nghiệp nặng.

2. Độ chính xác cao vượt trội

• Độ lệch tâm tại bàn ≤ 0,1 μm, độ phân giải cực cao 0,009° (40.000 điểm/vòng) giúp đảm bảo kết quả đo chính xác trong mọi điều kiện vận hành.

3. Hệ thống đo ba trục mạnh mẽ

• Ba trục đo hỗ trợ pneumostatic giúp di chuyển mượt mà, không ma sát, tăng độ ổn định và tuổi thọ thiết bị.

• Cột trục Z và cánh tay đo trục R có hành trình dài, cho phép đo được các chi tiết cao tới 600 mm và đường kính lớn.

4. Tự động căn chỉnh chi tiết nhanh chóng

• Bàn xoay được trang bị chức năng căn chỉnh tự động thông qua phần mềm Circom, giúp giảm thời gian thao tác thủ công và tăng hiệu quả vận hành.

5. Đa dạng thông số đo lường

• Máy đo được các chỉ tiêu hình học phức tạp như: độ tròn, độ phẳng, độ thẳng, độ trụ, độ côn, độ đồng tâm, độ song song, độ vuông góc, độ đảo, độ dày không đồng đều, và phân tích Fourier (FFT).

Thông số kỹ thuật chính

• Đường kính bàn xoay: 650 mm

• Đường kính đo tối đa: 1300 mm

• Tải trọng tối đa: 1500 kg

• Độ lệch tâm: ≤ 0,1 μm

• Tốc độ bàn xoay: 0,25 – 3 vòng/phút (đo), 0 – 6 vòng/phút (định vị)

• Độ phân giải: 0,009° (40.000 điểm/vòng)

• Hành trình trục R: 650 mm

• Hành trình trục Z: 900 mm

• Chiều cao đo tối đa: 600 mm

• Độ thẳng: ≤ 0,5 μm trên hành trình 500 mm

• Giao diện kết nối: USB, phần mềm Circom

• Nguồn điện: 110-240V, 50-60Hz

Ứng dụng thực tế

• Kiểm tra chất lượng turbine, máy nén, vòng bi công nghiệp lớn

• Đo kiểm trục chính và các chi tiết máy kích thước lớn

• Ứng dụng rộng rãi trong các nhà máy cơ khí, năng lượng, hàng không, đóng tàu và chế tạo máy
