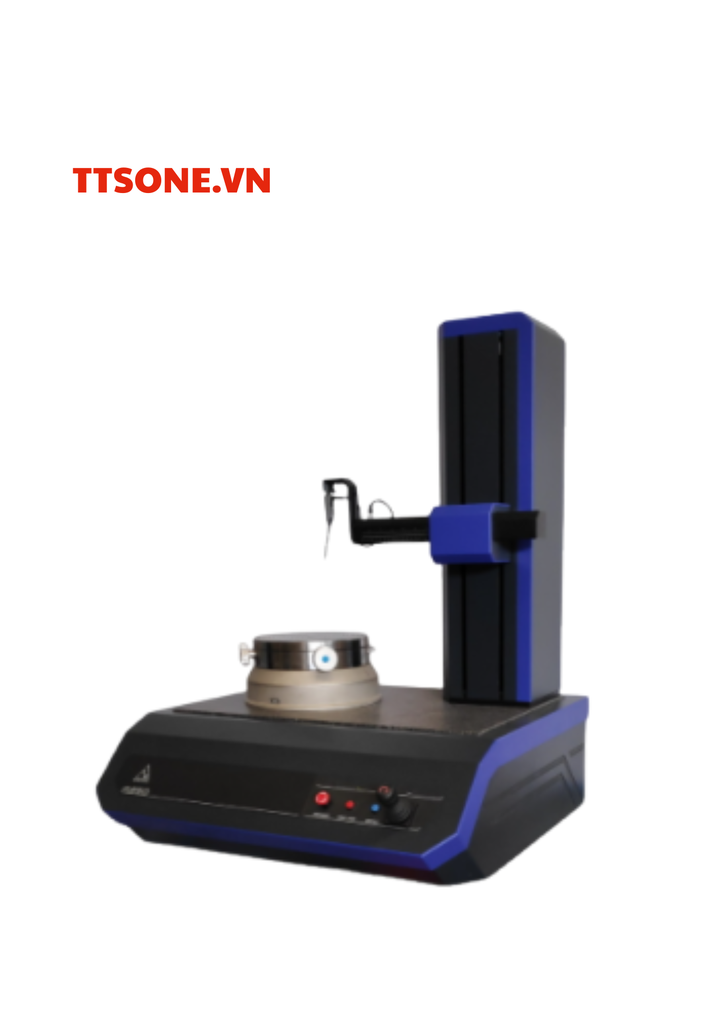

Máy Đo Độ Tròn SM Metrology R250 CNC – Chính Xác Cao, Đa Chức Năng Cho Công Nghiệp Hiện Đại

Máy đo độ tròn SM Metrology R250 CNC là thiết bị đo lường thế hệ mới, đáp ứng tiêu chuẩn đo tròn chính xác cao với khả năng kiểm tra các chi tiết có đường kính lên tới 500 mm. Thiết bị được thiết kế tối ưu cho các ngành công nghiệp cơ khí chính xác, ô tô, hàng không và sản xuất vòng bi, mang lại giải pháp đo lường linh hoạt và hiệu quả.

Ưu Điểm Nổi Bật

• Độ chính xác cực cao:
  Độ sai số đo độ tròn nhỏ hơn 0.08 μm, đảm bảo kết quả đo chính xác trong các ứng dụng khắt khe.

• Kết cấu vững chắc:
  Máy sử dụng bàn đo khí nén (pneumostatic) đường kính 250 mm, có khả năng tải trọng lên tới 500N, phù hợp cho các chi tiết nặng.

• Hệ trục CNC 3 chiều:
  Trục C, trục Z và trục R đều được motor hóa, giúp vận hành tự động, giảm thiểu sai số do con người và tăng tốc độ đo.

• Phần mềm Circom chuyên dụng:
  Circom hỗ trợ đo lường các thông số hình học: độ tròn, độ phẳng, độ thẳng, độ côn, độ song song, độ đồng trục, độ đảo và phân tích FFT (Fourier) chuyên sâu cho các ứng dụng vòng bi và cơ khí chính xác.

• Dễ vận hành:
  Giao diện phần mềm thân thiện, hỗ trợ lập trình đo tự động, giúp người mới dễ dàng tiếp cận và giảm chi phí đào tạo.

Thông Số Kỹ Thuật Cơ Bản

• Bàn đo: Pneumostatic, đường kính 250 mm, tải trọng tối đa 500 N

• Đường kính chi tiết đo tối đa: 500 mm

• Sai số đo độ tròn: < 0.08 μm

• Trục Z: Hành trình 500 mm, motor hóa, sai số độ thẳng 0.8 μm (400 mm)

• Trục R: Hành trình 300 mm, motor hóa

• Tốc độ đo: 0.5 – 2 mm/s

• Tốc độ di chuyển: 0 – 15 mm/s

• Đầu dò: Bi-directional, dải đo 0.6 mm, độ phân giải 0.001 μm

• Kích thước máy: 786 x 727 x 993 mm (DxRxC)

• Trọng lượng: 280 kg

• Nguồn điện: 110 – 240 V, 50 – 60 Hz

Khả Năng Đo Lường

• Đo độ tròn, độ phẳng, độ thẳng, độ côn, độ song song, độ đồng trục, độ đảo, độ không đồng đều bề mặt, phân tích độ lệch hình học.

• Phân tích hài (FFT) hỗ trợ đánh giá chất lượng bề mặt chi tiết, đặc biệt hữu ích trong ngành vòng bi, động cơ.

Ứng Dụng Thực Tế

• Cơ khí chính xác: Đo độ tròn và biên dạng trục, vòng bi, chi tiết quay.

• Ngành ô tô, hàng không: Kiểm tra độ chính xác chi tiết động cơ, trục khuỷu, trục cam.

• Ngành sản xuất vòng bi, chi tiết quay nhỏ: Đo và phân tích độ tròn và độ nhám chi tiết.
