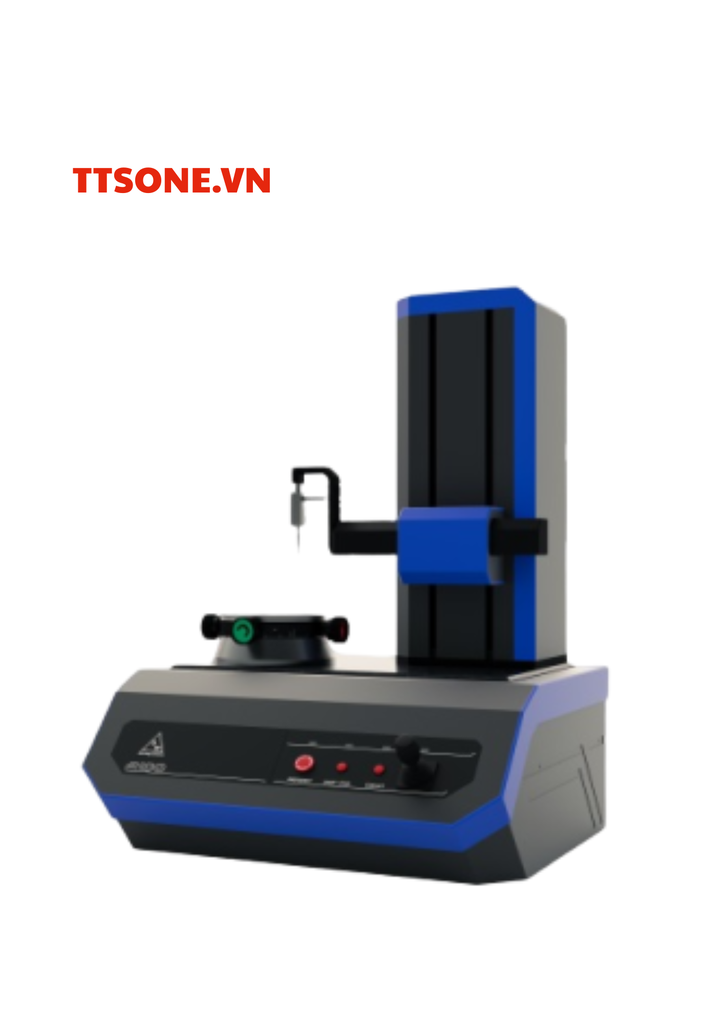

Máy đo độ tròn SM Metrology R100 CNC (200 N, 300 mm) – Đo lường độ tròn chính xác, hiệu quả cho sản xuất công nghiệp

Máy đo độ tròn SM Metrology R100 CNC là thiết bị đo chuyên dụng, thiết kế hiện đại, đáp ứng nhu cầu đo lường độ tròn, độ phẳng, độ thẳng và các đặc tính hình học khác của chi tiết có đường kính lên tới 300 mm với lực kẹp tối đa 200 N. Thiết bị thích hợp cho các ngành công nghiệp cơ khí chính xác, sản xuất vòng bi, chi tiết động cơ và nhiều lĩnh vực khác cần kiểm tra hình học chất lượng cao.

Ưu điểm nổi bật của SM Metrology R100 CNC

• Độ chính xác cao:
  Độ sai số đo độ tròn dưới 0.08 μm, độ chính xác thẳng đứng 0.8 μm trên hành trình 300 mm, đáp ứng các tiêu chuẩn đo lường khắt khe trong sản xuất công nghiệp hiện đại.

• Hệ thống trục CNC động cơ hóa:
  Trục C (xoay), trục Z (đứng lên xuống) và trục R (tay đo) đều được motor hóa, cho phép đo tự động, tăng tốc độ và độ chính xác, giảm sai số do thao tác thủ công.

• Bàn đo cơ khí đường kính 160 mm:
  Tải trọng tối đa 200 N, phù hợp với các chi tiết kích thước trung bình đến lớn, đảm bảo độ ổn định khi đo.

• Phần mềm Circom chuyên nghiệp:
  Hỗ trợ phân tích các thông số: độ tròn, độ phẳng, độ thẳng, độ trụ, độ côn, hình nón, độ đồng tâm, song song, vuông góc, góc, đồng trục, độ lệch tâm, độ dày… Ngoài ra còn tích hợp phân tích hài FFT giúp đánh giá chất lượng bề mặt chi tiết đặc biệt trong sản xuất vòng bi.

• Đầu dò đa dạng:
  Trang bị đầu dò bi-directional có dải đo 0.6 mm, độ phân giải 0.001 μm, kèm theo nhiều đầu đo tùy chọn dễ dàng thay thế phù hợp nhiều dạng đo.

• Kích thước nhỏ gọn, trọng lượng nhẹ:
  Kích thước máy 587 x 632 x 793 mm, trọng lượng chỉ 105 kg, dễ dàng bố trí trong không gian phòng đo.

Thông số kỹ thuật chính

Ứng dụng của máy đo độ tròn SM Metrology R100 CNC

• Kiểm tra độ tròn và biên dạng các chi tiết cơ khí chính xác như trục, vòng bi, bạc đạn, chi tiết quay.

• Đo kiểm chất lượng trong sản xuất động cơ, phụ tùng ô tô, hàng không.

• Đánh giá chất lượng bề mặt và phân tích sai lệch hình học trong ngành công nghiệp gia công kim loại.

• Đo lường các chi tiết có biên dạng phức tạp, có yêu cầu cao về dung sai hình học.
