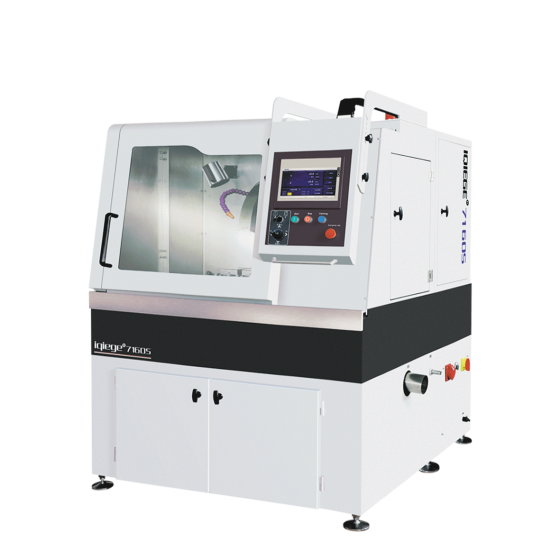

Máy cắt mẫu kim tương tự động cỡ lớn Veiyee iqiege 7160S – cắt Φ160 mm

Mã nhà sản xuất: 7160S-178 Thương hiệu: Veiyee

Mã đặt hàng: IQIEGE_7160S-178

Tồn kho: Yêu cầu đặt hàng

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

Máy cắt mẫu kim tương tự động cỡ lớn Veiyee iqiege 7160S – cắt Φ160 mm

Máy cắt mẫu kim tương tự động Veiyee iqiege 7160S dành cho công đoạn lấy mẫu kích thước lớn từ vật liệu kim loại và phi kim, gồm cả mẫu gốm và mẫu phục vụ quan sát thạch tương. Máy hỗ trợ đường kính cắt tối đa Φ160 mm, công suất cắt 7.5 kW, buồng cắt 1240×780 mm và điều khiển tự động bằng PLC Siemens kết hợp động cơ bước và màn hình cảm ứng.

Đặc điểm và tính năng của thiết bị

Ba chế độ cắt gồm cắt kiểu chặt, cắt đẩy phẳng và cắt tương tác; kết hợp hai chế độ tiến dao liên tục hoặc tiến dao xung để lựa chọn cách cắt theo mẫu.
Điều chỉnh tốc độ cắt trong dải 0.03–1 mm/s với bước 0.01 mm/s; tốc độ quay đá điều chỉnh bằng biến tần trong khoảng 500–2300 vòng/phút.
Hệ thống điều khiển PLC Siemens, động cơ bước và màn hình cảm ứng hỗ trợ thiết lập quá trình cắt tự động; máy có chức năng tự điều chỉnh tốc độ và dừng máy.
Cơ chế phản hồi dòng điện phục vụ điều chỉnh lượng tiến dao theo tải cắt; nhà sản xuất công bố khả năng lưu 10 bộ thông số để dùng lại khi xử lý những nhóm mẫu khác nhau.
Buồng cắt bằng thép không gỉ kích thước 1240×780 mm, đá cắt 450×3.2×32 mm; các hành trình trục Z/Y/X lần lượt là 220/200/240 mm.

Thông số kỹ thuật

Thông số	Giá trị
Model	iqiege® 7160S
Chế độ cắt	Cắt kiểu chặt, cắt đẩy phẳng, cắt tương tác
Chế độ tiến dao	Tiến dao liên tục, tiến dao xung
Tốc độ cắt	0.03–1 mm/s (bước điều chỉnh 0.01 mm/s)
Tốc độ quay điều chỉnh bằng biến tần	500–2300 vòng/phút
Hành trình tối đa trục Z	220 mm
Hành trình tối đa trục Y	200 mm
Hành trình tối đa trục X	240 mm
Kích thước buồng cắt	1240×780 mm
Vật liệu buồng cắt	Thép không gỉ
Đường kính cắt tối đa	Φ160 mm
Kích thước đá cắt	450×3.2×32 mm
Công suất cắt	7.5 kW
Nguồn điện	Ba pha 380 V, 50 Hz
Kích thước ngoài (dài×rộng×cao)	1300×1560×1880 mm; chiều dài khi mở cửa: 1675 mm

Lưu ý khi lựa chọn và vận hành

Khi bố trí máy, cần tính cả kích thước dài 1675 mm ở trạng thái mở cửa, không chỉ kích thước bao 1300×1560×1880 mm khi đóng cửa. Đề nghị xác nhận danh mục phụ kiện giao kèm và khối lượng máy trong báo giá khi lên phương án vận chuyển, lắp đặt.

Ứng dụng

Lấy mẫu kim tương hoặc thạch tương từ chi tiết kim loại, vật liệu phi kim và gốm.
Chuẩn bị mẫu từ phôi, chi tiết đúc lớn hoặc cấu kiện composite có kích thước phù hợp với không gian và hành trình cắt.
Cắt mẫu tại phòng nghiên cứu và bộ phận kiểm tra chất lượng cần lưu lại các bộ thông số gia công cho các loại mẫu khác nhau.

Tư vấn cấu hình và báo giá

Nếu cần thiết bị cắt tự động cho mẫu có đường kính đến Φ160 mm, iqiege 7160S cung cấp ba chế độ cắt, hành trình ba trục và khả năng lưu 10 bộ thông số. Liên hệ TTS để đối chiếu hình dạng phôi, phương án gá kẹp, không gian mở cửa và yêu cầu cấp nguồn trước khi đặt mua.
