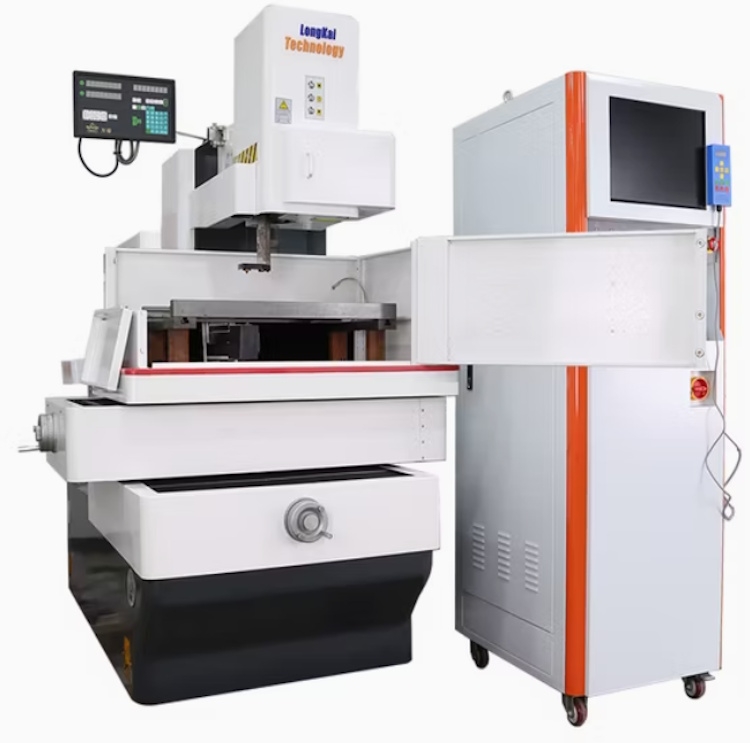

Máy cắt dây CNC EDM tốc độ trung bình Lk630 có độ chính xác cao

Trục X và Y sử dụng thanh dẫn hướng tuyến tính nhập khẩu có độ chính xác cao và vít me bi nhập khẩu có độ chính xác cao, được truyền động trực tiếp bởi động cơ servo AC Panasonic từ Nhật Bản, do đó đảm bảo độ chính xác cao lâu dài của máy công cụ và tránh lỗi truyền động khi di chuyển.

Vòi dẫn hướng sử dụng thiết kế dây chuyển động chậm. Trục UV cố định và vòi dẫn hướng có thể tự động nâng lên và hạ xuống, do đó có thể gần nhất có thể với bề mặt gia công của phôi, ngăn dây molypden rung lắc trở lại, tránh các vết vạch trên bề mặt cắt và cải thiện đáng kể độ chính xác và độ nhám của bề mặt gia công.

Hệ thống siết chặt sử dụng thiết bị siết chặt tự động hai chiều để siết chặt dây molypden theo thời gian thực. Sau đó, độ không bằng phẳng và độ chính xác của mặt phẳng gia công do độ chặt không phù hợp của dây molypden trong quá trình gia công được  giải quyết triệt để.

Bánh xe dẫn hướng sử dụng bánh xe dẫn hướng đá quý đặc biệt để định vị tấm phun. Việc thay thế có thể tự động trở về gốc, giúp giảm đáng kể độ khó khi thay thế các bộ phận dễ bị tổn thương và tạo điều kiện thuận lợi cho khách hàng sử dụng.

Thanh dẫn hướng tuyến tính nhập khẩu và công tắc nhập khẩu được sử dụng cho thanh dẫn hướng thùng và công tắc chuyển mạch để đảm bảo độ ổn định, độ chính xác cao và độ tin cậy lâu dài của thùng ở  tốc độ cao và thấp.


"Cấu trúc dây chậm" Bể lọc nước



Hệ thống bôi trơn dầu:
Thiết bị cung cấp dầu tập trung tự động một cửa có thể bôi trơn các thanh dẫn hướng X, Y, thanh vít, thanh dẫn hướng thùng và thanh vít, đảm bảo tuổi thọ của máy.
Máy có hệ thống thu hồi dầu, có thể thu hồi dầu thừa và đảm bảo vệ sinh môi trường xung quanh máy.

Độ chính xác cao và độ nhám bề mặt đồng đều:
Để đảm bảo độ chính xác của từng máy, Longkai sử dụng máy giao thoa kế laser Renishaw từ Anh để kiểm tra độ chính xác định vị và độ chính xác định vị lặp lại của thiết bị. Bánh xe dẫn hướng và vòi dẫn hướng cấu hình cao được áp dụng trong hệ thống kéo lụa. Bố trí hợp lý giải quyết hoàn toàn vấn đề nới lỏng một bên và làm cho bề mặt gia công đạt được độ nhám đồng đều.

Hệ thống AutoCut WEDM (sau đây gọi là hệ thống AutoCut) là hệ thống WEDM dựa trên nền tảng Windows XP. Hệ thống AutoCut bao gồm phần mềm hệ thống (phần mềm CAD và phần mềm điều khiển) chạy trên Windows, thẻ điều khiển chuyển động 4 trục dựa trên bus PCI, bo mạch chủ truyền động động cơ servo AC tiết kiệm năng lượng, độ tin cậy cao và tần số cao 0,5 micro giây. Bảng rung chính và bảng lấy mẫu được cấu thành. Người dùng sử dụng phần mềm CAD để vẽ đồ họa xử lý theo bản vẽ xử lý và cắt đồ họa CAD bằng dây. Xử lý, tạo dữ liệu hai chiều hoặc ba chiều của WEDM và thực hiện Xử lý các bộ phận; Trong quá trình xử lý, hệ thống có thể kiểm soát thông minh tốc độ xử lý và các thông số, đồng thời hoàn thiện việc kiểm soát xử lý cho các yêu cầu xử lý khác nhau. Phương pháp xử lý đồ họa này là sự kết hợp hữu cơ giữa các hệ thống CAD và CAM trong lĩnh vực WEDM.

Hệ thống có các chức năng vận hành thuận tiện như điều khiển thích ứng tốc độ cắt, hiển thị thời gian thực quá trình cắt và xem trước quá trình xử lý. Đồng thời, nó cung cấp khả năng bảo vệ hoàn hảo cho tất cả các loại lỗi (mất điện, máy bị hỏng, v.v.) để ngăn ngừa việc loại bỏ phôi.

Hệ thống AutoCut là giải pháp hoàn chỉnh của WEDM. Hệ thống AutoCut bao gồm phần mềm hệ thống AutoCut, thẻ điều khiển chuyển động dựa trên bus PCI, độ tin cậy cao, bo mạch chủ điều khiển ổ đĩa servo, bo mạch xả tần số cao AC và mạch lấy mẫu.
