Máy cắt dây CNC EDM Molypden Dk77120

Mã nhà sản xuất: Dk77120 Thương hiệu: TTSONE

Mã đặt hàng: Đang cập nhật...

Xuất xứ: Trung Quốc

Tồn kho: Yêu cầu đặt hàng

Trung Quốc

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

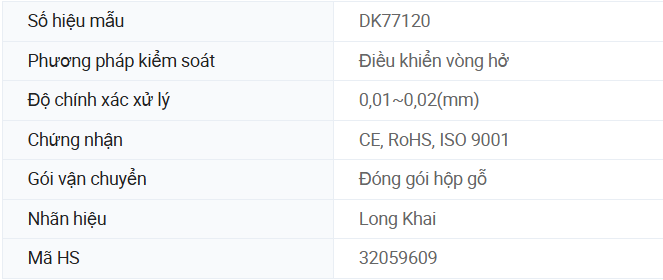

THÔNG SỐ CƠ BẢN

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

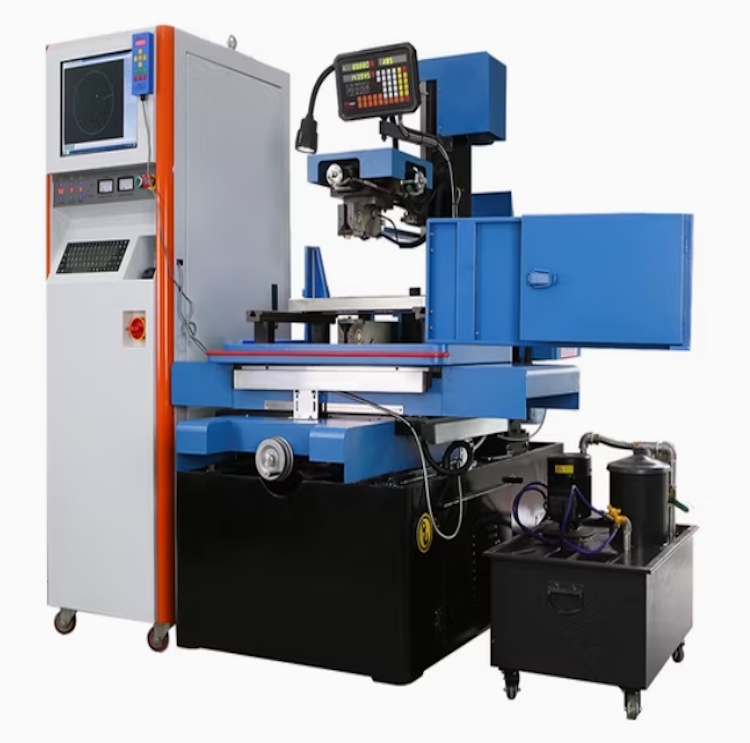

WEDM bao gồm máy chính, hệ thống điều khiển điện, phần mềm và hệ thống lọc làm mát. Máy chính chủ yếu bao gồm thân máy, cột, khung dây, bàn làm việc, v.v. Cấu trúc của máy công cụ nhỏ gọn và thiết kế hợp lý. Nó có năm trục X, Y , U , V và Z, trong đó bốn trục X, Y , U và V được liên kết và điều khiển theo từng bước không có điện trở và dòng điện không đổi. Tủ đứng dqe-ds-03 (loại bước đầy đủ) của tủ điện được làm bằng thép tấm cán nguội, có đúc phun tĩnh điện. Bên trong được trang bị máy tính và phần mềm điều khiển, mô-đun điều khiển tần số cao, trình điều khiển, bộ biến tần, quạt, v.v. Hệ thống làm mát bao gồm bể chứa nước, bơm làm mát và lưới lọc.

	DK77120
	Form tủ điện	Tủ đứng (loại bậc đầy đủ)
	Hướng dẫn	Đường ray thép
	Dạng vít dẫn	Vít bi
	Động cơ chuyển động Xyuv	Động cơ bước phản ứng
	Chế độ làm việc của động cơ truyền tải dây	Điều chỉnh tốc độ biến tần1~12m/s
	Bảo vệ máy công cụ	Bìa bảo vệ môi trường
	Độ phân giải của trục chuyển động	0,001mm
	Kích thước bảng	1900x1500mm
	Hành trình trục X, Y	1400x1200mm
	Di chuyển trục U, V	±35×±35mm
	Gia công côn / gia công độ dày	6°~45°/80mm
	Độ dày cắt thẳng tối đa	1000mm (Nâng thủ công trục Z)
	Chế độ điều khiển	Liên kết 4 trục
	Tải trọng tối đa	1800kg
	Dòng xử lý tối đa	8A
	Hiệu suất gia công tối đa Cr12,H=60mm	≥180 mm²/m , Cắt nhôm≥220 mm²/m
	Độ nhám bề mặt ( Cắt đường thẳng , H≤40mm )	Ra≤2.5μm
	Độ chính xác cắtCr12,H=40mm	≤0.015mm
	Độ lệch hướng kính của xi lanh lưu trữ dây	≤0,02mm
	Đường kính dây Molypden	0,12~0,22mm
	Sức chứa dây của xi lanh lưu trữ dây	250m
	Mất dây molypdenCr12,H=40mm	≤0,02mm/300000mm²
	Cắt nguồn điện	Hệ thống cung cấp điện tần số cao không có điện trở
	Hệ điều hành	Window98/XP (dựa trên phần mềm điều khiển)
	Hệ thống điều khiển	Tiêu chuẩn AUTOCAD
	Giao diện truyền thông	LAN , RS232 , USB
	Chức năng hoạt động	Nhập bản vẽ hoặc bản vẽ CAD(DXF)
	Thể tích của bể làm việc	55L
	Chế độ lọc chất lỏng làm việc	Lọc màn hình lọc
	Trọng lượng của toàn bộ máy	7500kg
	Kích thước tổng thể của động cơ chính	3800x3800x2700mm
	Kích thước tủ	730×630×1820mm
	Công suất định mức của thiết bị điện	≤ 2,7kW
