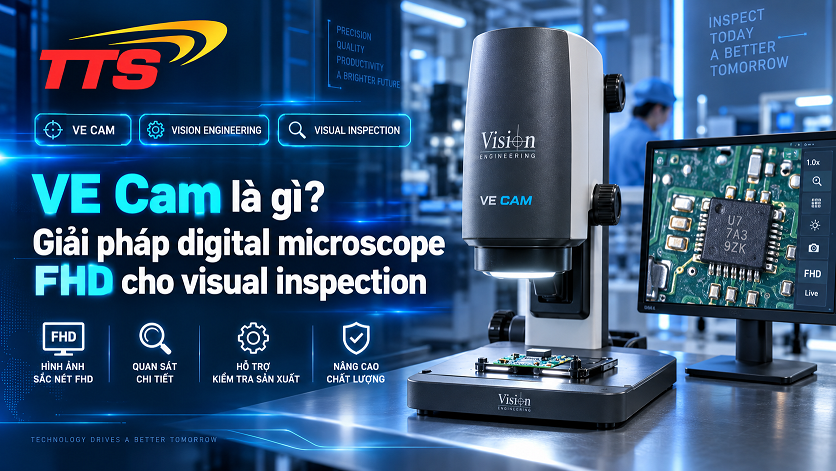

VE Cam là gì? Giải pháp digital microscope FHD cho visual inspection

VE Cam là hệ thống digital microscope Full HD nhỏ gọn của Vision Engineering, được thiết kế cho visual inspection và kiểm tra chất lượng ngay tại khu vực sản xuất. Thiết bị kết hợp quang học tùy chỉnh, camera số, ring light điều khiển được và giao diện trên màn hình để người vận hành quan sát, chụp ảnh và chuyển nhanh giữa các cấu hình kiểm tra.

VE Cam phù hợp với doanh nghiệp cần một trạm kiểm tra dễ triển khai, trường nhìn rộng và không phụ thuộc hoàn toàn vào máy tính. Hai phiên bản VE Cam 50 và VE Cam 80 đáp ứng các kích thước vùng quan sát khác nhau, trong khi nhiều lựa chọn stand giúp hệ thống làm việc với linh kiện nhỏ, PCB, chi tiết tiện hoặc mẫu lớn hơn.

VE Cam là gì?

VE Cam là kính hiển vi số hiển thị hình ảnh lên màn hình qua đầu ra HDMI. Người dùng có thể điều khiển bằng chuột, bàn phím, màn hình cảm ứng, keypad hoặc footswitch qua USB. Hình ảnh có thể lưu ở định dạng JPEG trên USB định dạng FAT32.

Khác với kính hiển vi quang học cần quan sát qua thị kính, VE Cam cho phép nhiều người cùng xem hình ảnh. Cách làm việc này thuận tiện cho kiểm tra tại chuyền, hướng dẫn thao tác, thảo luận lỗi và lưu bằng chứng hình ảnh.

Hai cấu hình VE Cam 50 và VE Cam 80

VE Cam 50 ưu tiên mức phóng đại cao hơn và trường nhìn hẹp hơn. VE Cam 80 ưu tiên quan sát vùng rộng, phù hợp khi cần định vị nhanh hoặc kiểm tra phần lớn hơn của mẫu. Cả hai đều duy trì khoảng làm việc đủ rộng cho nhiều thao tác sản xuất.

Field of view quan trọng hơn độ phóng đại trong trường hợp nào?

Trong visual inspection, người vận hành thường phải tìm lỗi trên một vùng nhất định trước khi quan sát chi tiết. Field of view rộng giúp giảm số lần di chuyển mẫu, rút ngắn thời gian định vị và giữ được bối cảnh của lỗi. Đây là lợi thế khi kiểm tra PCB, cụm lắp ráp hoặc bề mặt chi tiết.

Độ phóng đại chỉ nên đủ để nhìn rõ đặc điểm cần đánh giá. Nếu chọn mức quá cao, vùng quan sát sẽ hẹp, thao tác chậm và người dùng dễ mất vị trí trên mẫu. Vì vậy, VE Cam 50 hay VE Cam 80 cần được lựa chọn dựa trên kích thước lỗi và diện tích kiểm tra thực tế.

Thiết kế dễ triển khai tại shop floor

VE Cam có thể hoạt động như một hệ thống độc lập với màn hình tích hợp tùy cấu hình, hoặc kết nối tới màn hình lớn và máy tính. Giao diện OSD cho phép truy cập các chức năng trực tiếp; hệ thống có 10 preset do người dùng lập trình và 6 hotkey để gọi nhanh các cài đặt thường dùng.

Preset đặc biệt hữu ích khi một trạm phục vụ nhiều mã hàng hoặc nhiều ca sản xuất. Người vận hành có thể chuyển sang cấu hình đã lưu thay vì điều chỉnh lại từ đầu, qua đó hỗ trợ duy trì điều kiện quan sát nhất quán hơn.

Wi-Fi screen mirroring hỗ trợ giám sát từ xa

VE Cam tạo điểm phát Wi-Fi để thiết bị tương thích có thể xem hình ảnh trực tiếp từ camera. Nhờ screen mirroring, giám sát viên hoặc kỹ sư có thể quan sát kết quả mà không phải đứng sát trạm kiểm tra, tùy điều kiện mạng và chính sách bảo mật của nhà máy.

Tính năng này hữu ích cho đào tạo, trao đổi lỗi hoặc kiểm tra chéo. Tuy nhiên, doanh nghiệp cần đánh giá quy định an ninh dữ liệu, vùng phủ sóng và thiết bị được phép kết nối trước khi kích hoạt trong môi trường sản xuất.

Điều khiển ánh sáng và độ sâu trường ảnh

Hệ thống tích hợp ring light 8 điểm với khả năng điều chỉnh cường độ. Ngoài chiếu sáng từ trên, VE Cam có thể cấu hình thêm chiếu sáng dưới, chiếu sáng xiên hoặc giải pháp khác theo bề mặt mẫu.

Iris cho phép tinh chỉnh lượng và hình dạng ánh sáng đi vào hệ thống, đồng thời ảnh hưởng tới depth of focus. Với bề mặt phản xạ, chi tiết có chiều cao hoặc mẫu tương phản thấp, việc phối hợp iris và illumination thường tạo khác biệt lớn hơn việc chỉ tăng độ phóng đại.

Các công cụ hình ảnh tích hợp

• Lưu và phát lại hình ảnh đã chụp.
• Pan và zoom trên ảnh live hoặc ảnh đã lưu tùy chế độ.
• Area magnifier để xem đồng thời vùng tổng thể và vùng phóng lớn.
• Crosshair với 8 lựa chọn màu để căn chỉnh.
• Grid kích thước lớn hoặc nhỏ để hỗ trợ kiểm tra vị trí và kích thước tham chiếu.
• Điều chỉnh exposure tự động hoặc thủ công.
• White balance một nút và giao diện nhiều ngôn ngữ.

Các công cụ grid, crosshair và area magnifier hỗ trợ gauging hoặc so sánh nhanh trên màn hình. Nếu ứng dụng yêu cầu số đo có độ chính xác xác định và truy xuất hiệu chuẩn, doanh nghiệp nên đánh giá hệ thống metrology chuyên dụng.

Lựa chọn stand cho từng loại mẫu

Chiều cao mẫu tối đa phụ thuộc đồng thời vào phiên bản VE Cam và stand. Vì vậy, cần đo mẫu, đồ gá và hành trình thao tác trước khi chọn chân đế; không nên chỉ dựa trên kích thước bàn làm việc.

Ứng dụng của VE Cam trong nhà máy

• Kiểm tra đầu vào đối với linh kiện, bề mặt và chi tiết gia công.
• Kiểm tra PCB, phát hiện lỗi lắp ráp và hỗ trợ debug.
• Quan sát chi tiết tiện, phay, đúc hoặc ép nhựa ngay tại shop floor.
• Kiểm tra vết xước, bavia, tạp chất, khuyết tật bề mặt và dấu lắp ráp.
• Chụp hình lỗi cho báo cáo, trao đổi với nhà cung cấp và đào tạo.
• Hỗ trợ căn chỉnh bằng crosshair hoặc grid trong công việc lặp lại.

VE Cam phù hợp với doanh nghiệp nào?

VE Cam phù hợp khi doanh nghiệp cần một digital microscope FHD đơn giản, nhanh triển khai và phục vụ visual inspection ở độ phóng đại thấp đến trung bình. Đây là lựa chọn đáng cân nhắc cho trạm QC có nhiều người dùng, khu vực sản xuất hạn chế không gian hoặc công việc cần trường nhìn rộng.

Nếu cần dải phóng đại rất rộng, focus stacking, overlay nâng cao hoặc nhiều công cụ đo và so sánh, nên đánh giá EVO Cam Series hoặc EVO Cam HALO. Nếu cần cảm nhận chiều sâu 3D khi thao tác, kính stereo hoặc DRV Stereo CAM có thể phù hợp hơn.

Quy trình lựa chọn VE Cam 50 hoặc VE Cam 80

1. Xác định kích thước mẫu và vùng kiểm tra lớn nhất.
2. Xác định lỗi nhỏ nhất cần phát hiện và mức phóng đại tối thiểu để nhìn rõ.
3. Kiểm tra working distance cần cho thao tác và đồ gá.
4. Thử ánh sáng trên đúng vật liệu, đặc biệt với bề mặt bóng hoặc tương phản thấp.
5. Chọn stand dựa trên kích thước mẫu và phạm vi di chuyển.
6. Kiểm tra nhu cầu màn hình, Wi-Fi, USB, footswitch và lưu ảnh.
7. Đánh giá thời gian chuyển đổi giữa các mã hàng bằng preset.

Những điểm cần lưu ý khi dùng visual inspection

Visual inspection phụ thuộc vào tiêu chí lỗi, điều kiện ánh sáng, màn hình và cách người vận hành ra quyết định. Doanh nghiệp nên xây dựng mẫu chuẩn, giới hạn chấp nhận và preset tương ứng cho từng loại sản phẩm. Hình ảnh lưu cần có quy tắc đặt tên hoặc liên kết với lô hàng nếu dùng cho truy xuất.

Grid và crosshair là công cụ hỗ trợ quan sát, không mặc nhiên thay thế thiết bị đo đã hiệu chuẩn. Khi số đo quyết định nghiệm thu, cần xác nhận rõ độ chính xác, phương pháp hiệu chuẩn và khả năng truy xuất của giải pháp.

Kết luận

VE Cam là giải pháp digital microscope FHD nhỏ gọn cho visual inspection và QC tại nhà máy. VE Cam 50 mang lại mức phóng đại cao hơn, trong khi VE Cam 80 cung cấp field of view rộng hơn; cả hai hỗ trợ khoảng làm việc lớn, preset, lưu ảnh, screen mirroring và nhiều cách điều khiển.

Giá trị của VE Cam nằm ở sự cân bằng giữa hình ảnh, tốc độ thao tác và khả năng triển khai tại shop floor. Doanh nghiệp nên demo trên mẫu thật để chọn đúng phiên bản, stand và illumination, đồng thời chuẩn hóa preset theo tiêu chí lỗi trước khi đưa vào sản xuất.
