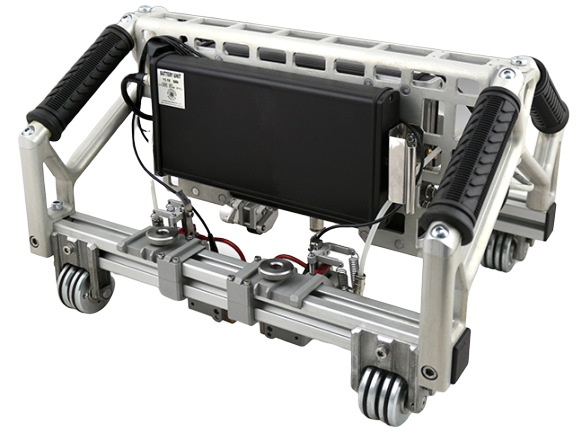

Máy siêu âm mối hàn OKO TOFD 2.2 PRO

Máy siêu âm mối hàn OKO TOFD 2.2 PRO là thiết bị kiểm tra không phá hủy tiên tiến, sử dụng công nghệ Time-of-Flight Diffraction (TOFD) để phát hiện và đo lường chính xác các khuyết tật trong mối hàn. Với thiết kế không dây và khả năng hoạt động linh hoạt, thiết bị này đáp ứng nhu cầu kiểm tra chất lượng mối hàn trong nhiều lĩnh vực công nghiệp khác nhau.

Tính năng nổi bật

• Công nghệ TOFD tiên tiến: Cho phép phát hiện và đo lường chính xác các khuyết tật như nứt, rỗ khí, và không ngấu trong mối hàn.

• Độ chính xác cao: Độ chính xác đo lường tốt hơn ±1 mm, phù hợp với nhiều độ dày vật liệu khác nhau.

• Thiết kế không dây: Cho phép kết nối với máy tính xách tay, máy tính bảng hoặc PC chạy Windows thông qua Wi-Fi, tăng tính linh hoạt trong quá trình kiểm tra.

• Giao diện người dùng thân thiện: Phần mềm đi kèm hỗ trợ hiển thị A-Scan và TOFD-Scan, dễ dàng thiết lập và phân tích dữ liệu.

• Thư viện cấu hình đa dạng: Bao gồm thư viện về hình học, vật liệu, đầu dò và máy quét, giúp thiết lập nhanh chóng và chính xác.

• Khả năng phát hiện khuyết tật đa hướng: Khác với phương pháp siêu âm truyền thống, TOFD có thể phát hiện các khuyết tật không phụ thuộc vào hướng của chúng.

• Tự động cung cấp nước: Hệ thống cung cấp nước tự động dưới mỗi đầu dò đảm bảo tiếp xúc âm tốt trong quá trình kiểm tra.

Thông số kỹ thuật

• Phạm vi độ dày kiểm tra: 6 – 50 mm

• Đường kính vật kiểm tra:

  • Ống trụ: ≥ 300 mm

  • Bể chứa hình cầu hoặc xi lanh: ≥ 10 m

• Tần số đầu dò: 1 – 15 MHz

• Góc đầu dò (sóng dọc): 45°, 60°, 70°

• Kích thước máy quét: 380 × 310 × 240 mm

• Trọng lượng: 7,5 kg

• Số cặp TOFD: 1

• Loại phép đo: Tuyệt đối và tương đối

• Đơn vị đo: mm / in / µs

Ứng dụng

• Kiểm tra mối hàn trong ngành dầu khí: Đảm bảo chất lượng và an toàn cho các đường ống dẫn dầu, khí.

• Ngành công nghiệp năng lượng: Kiểm tra mối hàn trong các nhà máy điện, bể chứa và thiết bị áp lực.

• Ngành đóng tàu và xây dựng: Đảm bảo chất lượng mối hàn trong kết cấu thép và thân tàu.

• Ngành chế tạo máy: Kiểm tra mối hàn trong các bộ phận cơ khí và thiết bị công nghiệp.

Bộ sản phẩm tiêu chuẩn

• Máy quét TOFD 2.2 PRO (bao gồm thiết bị điện tử, pin và cảm biến)

• Phần mềm cho máy tính chạy Windows

• Bộ sạc

• Hướng dẫn sử dụng

• Hộp đựng cứng

Tùy chọn mua thêm:

• Máy tính xách tay hoặc máy tính bảng Rugged với phần mềm TOFD cài sẵn

• Bể nước di động 16 lít với máy bơm (2 – 4,5 Bar)

• Pin bổ sung
