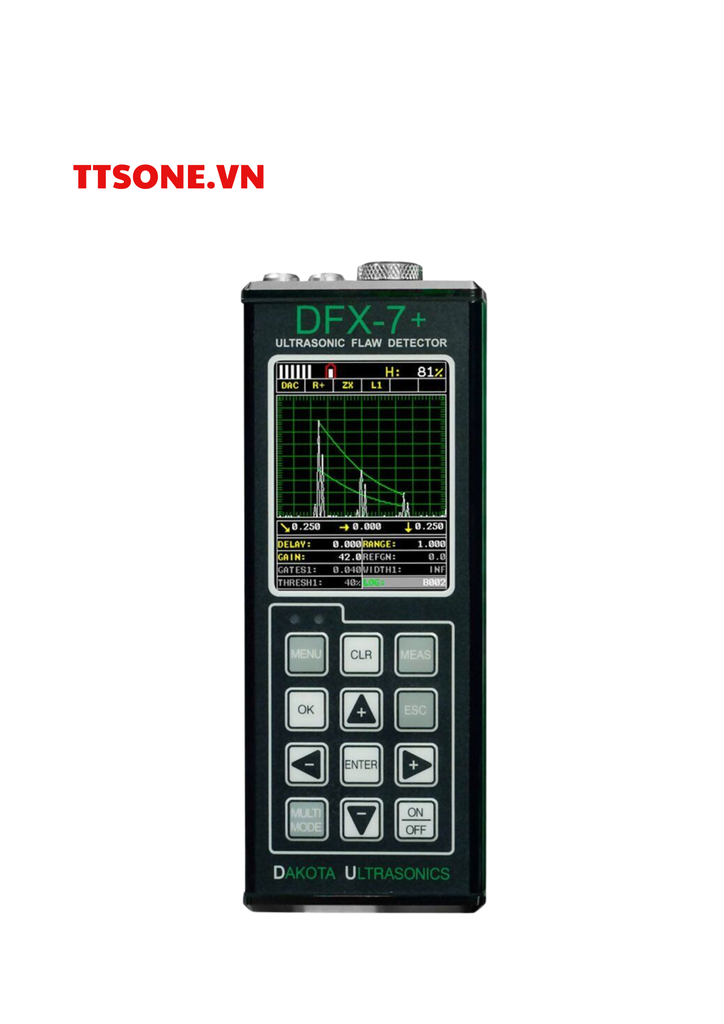

Máy siêu âm kiểm tra mối hàn DFX7+

Thông số kỹ thuật

Máy siêu âm kiểm tra mối hàn DFX Dakota Ultrasonics:

Máy siêu âm kiểm tra mối hàn model : DFX7+
Hãng sản xuất : DAKOTA
Xuất xứ :  Mỹ

Đặc điểm nổi bật của máy siêu âm kiểm tra mối hàn:

• Dải đo chiều dày: 0mm~ 30.480 mm
• Vận tốc sóng âm : 256~16.000m/s
• Dải tần số thu: 1.8~19 MHz
• Màn hình máy siêu âm kiểm tra mối hàn: Màn hình tinh thể lỏng màu, người sử dụng có thể lựa chọn sự phối hợp màu và độ sáng, chế độ chia hay giữ nguyên màn hình.
• Kích thước màn hình: 43.2 x 57.6 mm
• Độ phân giải màn hình : 320 x 240 Pixels
• Đơn vị đo: mm, inch, hoặc ms
• Chuẩn Zero : 0 ~ 999.999 ms
• Chế độ đo xung dội và thu phát
• Hiển thị 2 cổng đo trên màn hình
• Dải tần số lặp lại 8~333Hz, bước lặp 8Hz
• Độ khuếch đại âm nằm trong dải : 0~110dB
• Độ trễ : 0 – 25,375mm
• Lưu trữ số liệu : Lên tới 8000 phép đo cùng với giá trị dạng sóng A-scan hoặc B-scan
• Pin Alkaline sử dụng được 12h liên tục
• Kết nối đầu dò: Lemo 00
• Kết  nối thiết bị ngoại vi qua cổng RS232
• Trọng lượng: 0.4kg
• Kích thước: 63.5 x 165 x 31.5mm
• Nhiệt độ làm việc -10⁰ C~60⁰ C, nhiệt độ cất giữ -40⁰ C~75⁰ C

Trọn bộ máy siêu âm kiểm tra mối hàn bao gồm:

- Máy chính kiểu kết nối Lemo 00
- 03 pin AA
- Vali vận chuyển máy
- Phần mềm tích hợp trong máy :
     + Phần mềm vẽ đường cong DAC tiêu chuẩn
     + Phần mềm định cỡ khuyết tật AVG/DGS
     + Phần mềm kiểm tra mối hàn theo tiêu chuẩn Mỹ AWS D1.1
     + Phần mềm biến đổi biên độ theo thời gian TCG
- Phần mềm kết nối máy tính DakView3
- Cáp kết nối máy tính dạng USB

Phụ kiện tương thích đi kèm máy siêu âm kiểm tra mối hàn:

1.      Đầu dò góc QC5050 dùng nêm, tần số 5MHz, đường kính biến tử 12.7mm, kiểu kết nối Microdot.
2.      Nêm QW5060 cho đầu dò góc, đường kính 12.7 mm, góc nghiêng 60°, thích hợp cho tôn nền dày 35~100mm
3.      Nêm QW5070 cho đầu dò góc, đường kính 12.7 mm, góc nghiêng 70°, thích hợp cho tôn nền dày 5~35mm
4.      Cáp cho đầu dò góc N-104-0020, dạng kết nối Lemo00 -Microdot dài 1.2 mét
5.      Mẫu chuẩn V2, hệ Met, loại thép thường 1018
6.      Chất tiếp âm cho đầu dò dung tích 4oz
