Máy đo tọa độ Hexagon CMM hoạt động như thế nào? Nguyên lý đo lường chính xác trong công nghiệp hiện đại

Trong lĩnh vực đo lường công nghiệp, máy đo tọa độ CMM được xem là tiêu chuẩn vàng để kiểm tra chất lượng sản phẩm và đánh giá độ chính xác gia công. Tuy nhiên, không phải ai cũng hiểu rõ cách thức hoạt động của thiết bị này và lý do vì sao CMM có thể đo lường với độ chính xác ở cấp micromet.

Việc hiểu rõ nguyên lý hoạt động của máy đo tọa độ CMM không chỉ giúp doanh nghiệp lựa chọn thiết bị phù hợp mà còn tối ưu hiệu quả kiểm soát chất lượng trong quá trình sản xuất.

Khái niệm

Máy đo tọa độ CMM (Coordinate Measuring Machine) là hệ thống đo lường công nghiệp được sử dụng để xác định vị trí không gian của các điểm trên bề mặt vật thể dựa trên hệ tọa độ ba chiều X, Y và Z.

Thông qua việc thu thập các điểm đo trên sản phẩm, hệ thống có thể tính toán kích thước, hình dạng, vị trí và các đặc tính hình học khác với độ chính xác rất cao.

Khác với các dụng cụ đo truyền thống như thước cặp, panme hoặc đồng hồ so, CMM không chỉ đo một kích thước riêng lẻ mà có thể đánh giá toàn bộ hình học của chi tiết trong không gian ba chiều.

Nguyên lý hoạt động

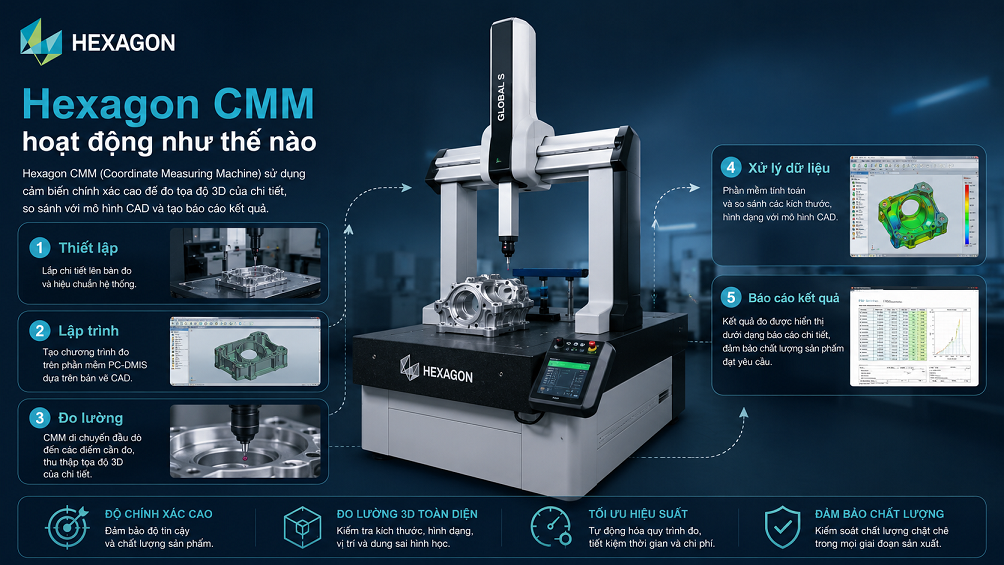

Nguyên lý hoạt động của máy đo tọa độ CMM dựa trên việc xác định chính xác vị trí của đầu dò trong hệ tọa độ không gian và ghi nhận tọa độ của các điểm trên bề mặt sản phẩm.

Thiết lập hệ tọa độ tham chiếu

Trước khi tiến hành đo, sản phẩm được đặt cố định trên bàn đo và thiết lập hệ tọa độ tham chiếu.

Hệ tọa độ này đóng vai trò là cơ sở để xác định vị trí của tất cả các điểm đo trên chi tiết.

Di chuyển đầu dò trong không gian ba chiều

Máy CMM hoạt động trên ba trục:

• Trục X.
• Trục Y.
• Trục Z.

Hệ thống điều khiển sẽ di chuyển đầu dò đến các vị trí cần kiểm tra trên sản phẩm.

Mỗi khi đầu dò tiếp xúc hoặc quét bề mặt, tọa độ của điểm đó sẽ được ghi nhận và lưu trữ.

Thu thập dữ liệu hình học

Để xác định một đặc tính hình học, máy sẽ thu thập nhiều điểm đo khác nhau.

Ví dụ:

• Để xác định đường kính lỗ cần đo nhiều điểm trên chu vi.
• Để đánh giá độ phẳng cần đo nhiều điểm trên bề mặt.
• Để xác định vị trí tâm lỗ cần phân tích tập hợp điểm đo.

Số lượng điểm đo càng nhiều thì kết quả phân tích càng chính xác.

Phân tích dữ liệu bằng phần mềm

Dữ liệu tọa độ thu thập được sẽ được xử lý bởi phần mềm metrology chuyên dụng.

Phần mềm sẽ:

• Xây dựng mô hình hình học.
• Tính toán kích thước.
• Đánh giá dung sai.
• So sánh với mô hình CAD.
• Phát hiện sai lệch.
• Tạo báo cáo kiểm tra.

Đây là bước quan trọng giúp chuyển đổi dữ liệu tọa độ thành các thông tin chất lượng có giá trị.

Xuất báo cáo đo kiểm

Sau khi hoàn thành quá trình phân tích, hệ thống sẽ tạo báo cáo chi tiết về:

• Kích thước thực tế.
• Sai lệch so với thiết kế.
• Đánh giá dung sai.
• Kết quả đạt hoặc không đạt.
• Biểu đồ và dữ liệu thống kê.

Báo cáo này được sử dụng trong hoạt động kiểm soát chất lượng và lưu trữ hồ sơ sản xuất.

Các loại đầu dò được sử dụng trên CMM

Hiệu quả đo lường của CMM phụ thuộc rất lớn vào công nghệ đầu dò.

Đầu dò tiếp xúc (Touch Probe)

Đây là loại đầu dò phổ biến nhất, hoạt động bằng cách tiếp xúc trực tiếp với bề mặt sản phẩm.

Ưu điểm:

• Độ chính xác cao.
• Độ ổn định tốt.
• Phù hợp với hầu hết ứng dụng đo kiểm.

Đầu dò quét liên tục (Scanning Probe)

Đầu dò di chuyển liên tục trên bề mặt chi tiết để thu thập lượng lớn dữ liệu.

Ưu điểm:

• Tốc độ nhanh.
• Đánh giá hình dạng chi tiết tốt hơn.
• Phù hợp với các bề mặt phức tạp.

Đầu dò Laser Scanner

Sử dụng tia laser để quét bề mặt mà không cần tiếp xúc.

Ưu điểm:

• Thu thập hàng triệu điểm dữ liệu.
• Tốc độ rất cao.
• Phù hợp với Reverse Engineering.
• Thích hợp cho Digital Twin.

Ưu điểm

Độ chính xác vượt trội

CMM có khả năng đo lường với sai số rất nhỏ, đáp ứng yêu cầu của các ngành công nghiệp có dung sai nghiêm ngặt.

Tự động hóa quá trình kiểm tra

Hệ thống có thể thực hiện chương trình đo hoàn toàn tự động mà không cần nhiều thao tác thủ công.

Đánh giá được hình học phức tạp

CMM có thể kiểm tra các đặc tính mà các dụng cụ đo thông thường không thể thực hiện.

Tăng hiệu quả kiểm soát chất lượng

Doanh nghiệp có thể phát hiện lỗi sớm và hạn chế sản phẩm không đạt chất lượng.

Kết nối dữ liệu số

Dữ liệu đo có thể tích hợp với hệ thống MES, ERP, CAD/CAM và các nền tảng Smart Factory.

Ứng dụng

Kiểm tra linh kiện ô tô

CMM được sử dụng để đo kiểm động cơ, thân xe, hộp số và các linh kiện cơ khí chính xác.

Kiểm tra chi tiết hàng không

Các bộ phận máy bay yêu cầu độ chính xác rất cao và thường được kiểm tra bằng hệ thống CMM.

Đo kiểm khuôn mẫu

Thiết bị giúp đánh giá độ chính xác của khuôn ép nhựa, khuôn dập và khuôn đúc.

Kiểm tra sản phẩm CNC

CMM hỗ trợ xác nhận chất lượng các chi tiết gia công trước khi bàn giao cho khách hàng.

Reverse Engineering

Khi kết hợp với công nghệ quét laser, CMM có thể thu thập dữ liệu để xây dựng mô hình CAD từ sản phẩm thực tế.

Smart Factory

Dữ liệu từ CMM trở thành nguồn dữ liệu quan trọng phục vụ hệ thống kiểm soát chất lượng thông minh.

Xu hướng phát triển

Công nghệ CMM đang phát triển mạnh theo hướng số hóa và tự động hóa.

Một số xu hướng nổi bật gồm:

• Tích hợp AI trong phân tích dữ liệu đo.
• Quét laser tốc độ cao.
• Tự động hóa hoàn toàn quy trình kiểm tra.
• Kết nối với Digital Twin.
• Phân tích dữ liệu thời gian thực.
• Kiểm soát chất lượng thông minh.
• Tích hợp vào Smart Factory.

Những công nghệ này giúp doanh nghiệp nâng cao năng suất và giảm đáng kể thời gian kiểm tra chất lượng.

Kết luận

Máy đo tọa độ CMM hoạt động dựa trên việc xác định chính xác vị trí của các điểm đo trong không gian ba chiều và phân tích dữ liệu bằng phần mềm chuyên dụng. Nhờ khả năng đo lường chính xác, tự động hóa cao và tích hợp dữ liệu số, CMM đã trở thành công cụ không thể thiếu trong các hệ thống kiểm soát chất lượng hiện đại.

Việc hiểu rõ nguyên lý hoạt động của CMM giúp doanh nghiệp khai thác hiệu quả thiết bị, nâng cao chất lượng sản phẩm và xây dựng nền tảng vững chắc cho các chiến lược Smart Factory, Smart Quality và Digital Twin trong tương lai.
