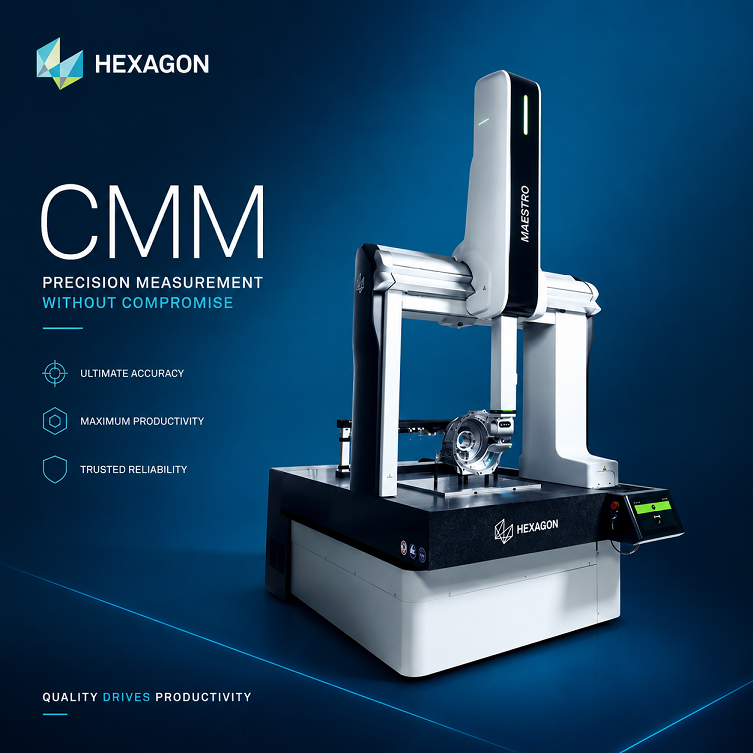

Hexagon CMM là gì? Tìm hiểu máy đo tọa độ CMM trong kiểm soát chất lượng công nghiệp

Trong các ngành sản xuất hiện đại, yêu cầu về độ chính xác ngày càng cao. Từ linh kiện ô tô, hàng không vũ trụ đến thiết bị y tế và cơ khí chính xác, mọi chi tiết đều phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt. Để đảm bảo chất lượng sản phẩm trước khi xuất xưởng, các doanh nghiệp thường sử dụng máy đo tọa độ CMM như một công cụ kiểm tra và đánh giá chất lượng quan trọng.

Khái niệm

CMM (Coordinate Measuring Machine) là máy đo tọa độ được sử dụng để xác định vị trí hình học của các điểm trên bề mặt vật thể trong không gian ba chiều. Thiết bị hoạt động dựa trên hệ trục tọa độ X, Y và Z nhằm đo lường kích thước, hình dạng, vị trí và các đặc tính hình học của sản phẩm với độ chính xác rất cao.

Máy đo CMM được xem là tiêu chuẩn trong lĩnh vực đo lường công nghiệp và kiểm soát chất lượng. Dữ liệu thu thập từ CMM giúp doanh nghiệp đánh giá mức độ phù hợp của sản phẩm so với bản vẽ kỹ thuật hoặc mô hình CAD thiết kế ban đầu.

Ngày nay, CMM được ứng dụng rộng rãi trong các ngành sản xuất có yêu cầu cao về độ chính xác như ô tô, hàng không vũ trụ, điện tử, khuôn mẫu, cơ khí chính xác và thiết bị y tế.

Nguyên lý hoạt động

Máy đo tọa độ CMM hoạt động bằng cách xác định vị trí của đầu dò trong không gian ba chiều và ghi nhận tọa độ của các điểm cần đo trên bề mặt chi tiết.

Quá trình đo thường bao gồm các bước sau:

• Định vị và cố định sản phẩm trên bàn đo.
• Thiết lập hệ tọa độ tham chiếu.
• Đầu dò tiếp xúc hoặc quét bề mặt sản phẩm.
• Thu thập dữ liệu tọa độ của các điểm đo.
• Phân tích dữ liệu bằng phần mềm chuyên dụng.
• So sánh kết quả đo với mô hình CAD hoặc bản vẽ kỹ thuật.
• Tạo báo cáo đánh giá chất lượng.

Tùy theo yêu cầu ứng dụng, CMM có thể sử dụng đầu dò tiếp xúc, đầu dò quét liên tục hoặc cảm biến laser 3D để thu thập dữ liệu.

Nhờ khả năng xử lý hàng nghìn đến hàng triệu điểm đo trong thời gian ngắn, CMM cho phép đánh giá chính xác các đặc tính hình học phức tạp mà các dụng cụ đo truyền thống khó thực hiện.

Ưu điểm

Độ chính xác cao

CMM có khả năng đo lường với độ chính xác ở cấp micromet, đáp ứng yêu cầu của các ngành công nghiệp đòi hỏi dung sai rất nhỏ.

Tính lặp lại ổn định

Kết quả đo ít phụ thuộc vào người vận hành, giúp đảm bảo tính nhất quán trong hoạt động kiểm soát chất lượng.

Tự động hóa quy trình đo kiểm

Các chương trình đo có thể được lập trình trước, giúp giảm thời gian kiểm tra và tăng hiệu quả vận hành.

Đo được các chi tiết phức tạp

CMM có thể kiểm tra các bề mặt cong, hình học phức tạp và các chi tiết có yêu cầu kỹ thuật cao.

Kết nối dữ liệu số

Dữ liệu đo có thể tích hợp với hệ thống quản lý chất lượng, phần mềm CAD/CAM và các nền tảng sản xuất thông minh.

Giảm chi phí chất lượng

Việc phát hiện lỗi sớm giúp doanh nghiệp giảm chi phí sửa chữa, tái sản xuất và hạn chế sản phẩm lỗi đến tay khách hàng.

Ứng dụng

Ngành ô tô

CMM được sử dụng để kiểm tra thân xe, động cơ, hộp số, khuôn dập và các linh kiện cơ khí chính xác nhằm đảm bảo chất lượng sản phẩm trước khi lắp ráp.

Ngành hàng không vũ trụ

Các chi tiết máy bay yêu cầu độ chính xác cực cao. Máy đo CMM hỗ trợ kiểm tra cánh máy bay, động cơ phản lực, kết cấu thân máy bay và các linh kiện quan trọng khác.

Ngành cơ khí chính xác

CMM giúp đo kiểm các chi tiết gia công CNC, khuôn mẫu, đồ gá và các bộ phận cơ khí có dung sai nhỏ.

Ngành điện tử

Thiết bị được sử dụng để kiểm tra kích thước và độ chính xác của các linh kiện điện tử, bảng mạch và cụm lắp ráp.

Ngành thiết bị y tế

CMM hỗ trợ kiểm tra các sản phẩm y tế có yêu cầu cao về độ chính xác và độ tin cậy.

Kiểm soát chất lượng trong Smart Factory

Dữ liệu từ CMM được tích hợp vào hệ thống sản xuất thông minh nhằm theo dõi chất lượng theo thời gian thực và hỗ trợ phân tích dữ liệu sản xuất.

Xu hướng phát triển

Công nghệ CMM đang tiếp tục phát triển theo hướng tự động hóa và số hóa toàn diện.

Một số xu hướng nổi bật bao gồm:

• Tích hợp cảm biến quét laser 3D tốc độ cao.
• Kết hợp trí tuệ nhân tạo trong phân tích dữ liệu đo.
• Tự động hóa hoàn toàn quy trình kiểm tra chất lượng.
• Kết nối với Digital Twin của nhà máy.
• Phân tích dữ liệu thời gian thực.
• Tích hợp vào hệ sinh thái Smart Factory.
• Kết nối nền tảng quản lý chất lượng tập trung.

Những công nghệ này giúp doanh nghiệp rút ngắn thời gian kiểm tra, tăng năng suất và nâng cao độ chính xác trong toàn bộ quy trình sản xuất.

Kết luận

CMM là một trong những công nghệ đo lường quan trọng nhất trong ngành công nghiệp hiện đại. Với khả năng đo kiểm chính xác, tự động hóa cao và tích hợp dữ liệu số, máy đo tọa độ CMM giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm chi phí vận hành và đáp ứng các yêu cầu khắt khe của thị trường.

Trong bối cảnh chuyển đổi số và phát triển nhà máy thông minh, CMM không chỉ là thiết bị đo lường mà còn là nguồn dữ liệu quan trọng phục vụ kiểm soát chất lượng, Digital Twin và các chiến lược sản xuất thông minh trong tương lai.
