Máy đo CMM Laser Tracker ATS600 — Quét trực tiếp 3D độ chính xác cao cho chi tiết lớn

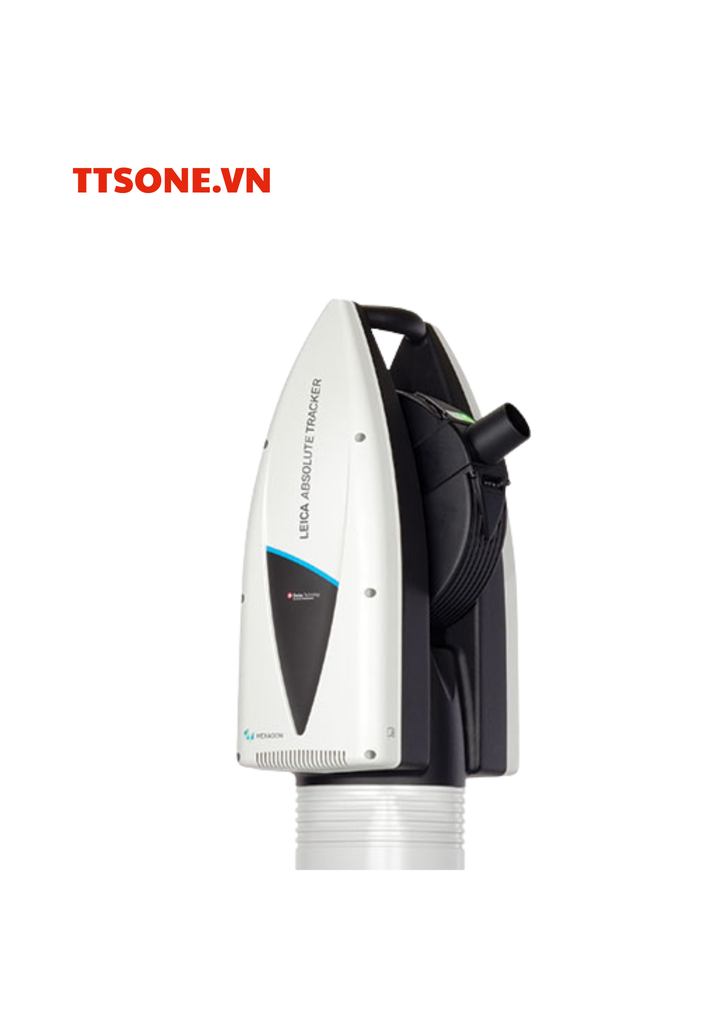

Leica Absolute Tracker ATS600 là hệ thống laser tracker 3D tiên tiến của Hexagon, được phát triển với khả năng quét trực tiếp không cần gương phản xạ (reflectorless scanning) cho các bề mặt trong thể tích lớn, đồng thời vẫn giữ được độ chính xác đo lường cấp metrology.

Thiết bị tích hợp công nghệ Scanning Absolute Distance Meter (ADM) — cho phép xác định điểm trong không gian 3D từ khoảng cách lên tới 60 mét mà không cần đặt gương phản xạ tại điểm đo.

Với ATS600, người dùng có thể kết hợp đo bề mặt (scan) và đo điểm (reflector measurement) trong cùng quy trình, giúp tăng tốc độ kiểm tra và linh hoạt trong ứng dụng công nghiệp.

Tính năng nổi bật

Quét trực tiếp (Reflectorless / Direct Scanning)
Khả năng đo bề mặt không cần reflector tới 60 m — chỉ cần chọn vùng đo và máy sẽ tạo lưới điểm bề mặt.
Độ chính xác metrology
Khi đo sử dụng reflector, ATS600 đạt độ chính xác ±15 µm + 6 µm/m theo phép đo chuẩn.
Khi quét không dùng gương, độ chính xác có thể là ±50 µm + 10 µm/m theo cấu hình quét không tiếp xúc.
Quét chọn lọc (Selective Scanning)
Bạn có thể chỉ định vùng cần quét (qua camera tổng quan hoặc dữ liệu CAD), tránh thu quá nhiều dữ liệu không cần thiết.
Mật độ điểm tuỳ chỉnh
Người dùng có thể điều chỉnh khoảng cách giữa các điểm quét để cân bằng giữa chi tiết và tốc độ.
Khả năng đo reflector (gương phản xạ)
Ngoài quét không tiếp xúc, ATS600 vẫn hỗ trợ đo reflector truyền thống lên đến 80 m với tính năng PowerLock để tự khóa đường nhìn nếu bị gián đoạn.
Thiết kế “all-in-one” & di động
Gồm pin có thể thay nóng (hot-swappable), kết nối WiFi, và thiết kế nhẹ — giúp dễ dàng mang đi và thiết lập nhanh.
Khả năng hoạt động tự động & tích hợp công nghiệp
Có thể vận hành tự động, không cần người đứng điểm đo, phù hợp cho đo lặp/kiểm tra tự động trong dây chuyền.
Chứng nhận & bảo vệ môi trường
Bảo vệ IP54 chống khói bụi; hệ thống bù môi trường tích hợp để đo chính xác dưới các điều kiện nhiệt độ, áp suất, độ ẩm.

Thông số kỹ thuật nổi bật

Thông số	Giá trị / mô tả
Phạm vi đo không reflector (direct scanning)	1,5 m → 60 m
Phạm vi đo reflector	0,8 m → 80 m
Độ chính xác sử dụng reflector	±15 µm + 6 µm/m
Độ chính xác quét reflectorless	±50 µm + 10 µm/m
Tần suất đầu ra dữ liệu (Data rate)	1000 Hz
Khối lượng & kích thước	258 × 239 × 477 mm, ~14,2 kg
Bảo vệ	Chuẩn IP54
Nhiệt độ làm việc	0 °C → +40 °C
Chứng nhận chuẩn	ISO 10360-10, ISO 17025 traceability

Ứng dụng thực tế

Máy đo ATS600 là lựa chọn lý tưởng cho các ứng dụng đo lớn, cần độ chính xác cao và linh hoạt:

Kiểm tra & đánh giá bề mặt lớn: vỏ máy, kết cấu khung, panel, máy công nghiệp lớn.
Căn chỉnh & hiệu chuẩn máy móc công trình, thiết bị trong xưởng sản xuất.
Đo những vùng khó tiếp cận hoặc cao, không cần đặt người vào vị trí đo nhờ quét không tiếp xúc.
Tích hợp vào quy trình tự động hóa/robot để thực hiện đo lặp/so sánh nhanh.
Quét đối chiếu với CAD (Build & Inspect) trong sản xuất, giám sát chất lượng.

Ưu thế & nhược điểm

Ưu thế:

Kết hợp giữa đo reflector truyền thống và quét trực tiếp – rất linh hoạt cho nhiều tình huống đo.
Cấu hình di động, dễ mang đi, thời gian setup nhanh, giảm chi phí vận hành.
Quét chọn lọc & tuỳ chỉnh mật độ điểm giúp tối ưu dữ liệu và thời gian đo.
Hỗ trợ đo trong khối lượng lớn (cự ly lớn) mà vẫn giữ độ chính xác.

Nhược điểm:

Khi dùng quét không reflector, độ chính xác thấp hơn so với đo reflector truyền thống.
Trong môi trường ánh sáng mạnh, bề mặt phản xạ cao, có thể cần xử lý bề mặt trước khi quét.
Chi phí đầu tư cao, cần người vận hành hiểu công nghệ để khai thác tốt.
