Đầu quét máy đo CMM Laser Tracker AS1-XL

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

Laser Tracker AS1-XL Hexagon

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

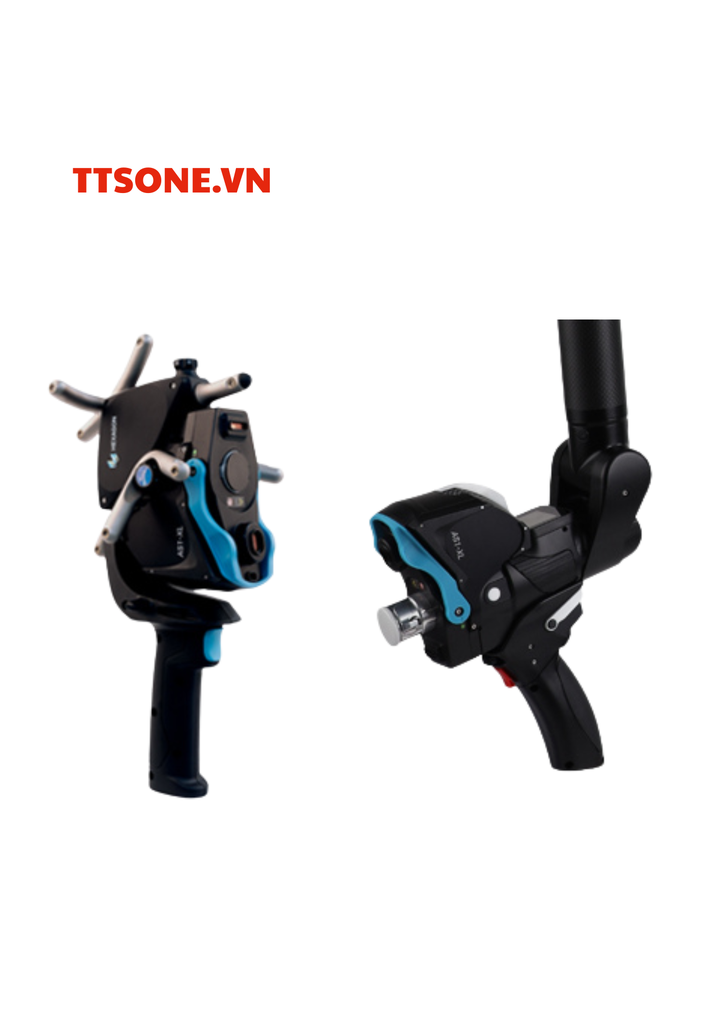

Đầu quét 3D Laser Absolute Scanner AS1-XL — Giải pháp đo bề mặt lớn, tốc độ cao, độ chính xác metrology

Thiết bị Absolute Scanner AS1-XL là một cảm biến quét 3D dòng cao cấp của Hexagon, được thiết kế dành riêng cho việc kiểm tra bề mặt lớn (large-surface inspection) với yêu cầu năng suất cao.
AS1-XL tương thích linh hoạt với cả hệ thống Laser Tracker (như dòng Leica Absolute Tracker AT960) và Tay đo CMM di động (Absolute Arm 7-Axis) — cho phép cả đo thủ công và tự động hóa.

Ưu điểm & tính năng nổi bật

Đường quét cực rộng (Extra-wide scan line): AS1-XL đạt đường quét tới 600 mm ở khoảng cách tiêu chuẩn, giúp bao phủ bề mặt lớn với số lượt quét ít hơn, tăng năng suất.
Khoảng cách làm việc lớn (Large standoff): Thiết bị có standoff tới ~700 mm ±300 mm (ngang ~1 m), cho phép quét các khu vực sâu, khó tiếp cận, hoặc ở khoảng cách lớn từ máy theo dõi.
Công nghệ SHINE tiên tiến: Sử dụng thuật toán SHINE (Systematic High-Intelligence Noise Elimination) giúp thu dữ liệu chất lượng cao từ các bề mặt khó như nhựa đen bóng, sợi carbon, kim loại sáng mà không cần chuẩn bị phức tạp.
Hiệu suất cao & dữ liệu lớn: Cho phép thu tới ~1.2 triệu điểm mỗi giây, với tần số quét đến ~300 dòng/giây — tối ưu cho việc số hóa bề mặt lớn.
Thiết kế mô-đun & linh hoạt: Có thể tháo lắp nhanh giữa các hệ thống (Tracker ↔ Arm) mà không cần hiệu chuẩn lại, giúp linh động trong nhiều ứng dụng đo lường.
Sẵn sàng tự động hóa (automation-ready): Tích hợp chức năng input/output số để kết nối robot hoặc hệ thống tự động hóa, phù hợp với sản xuất hiện đại.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị tiêu biểu
Độ chính xác cảm biến (PForm.Sph.1×25:ODS)	~ 0,134 mm
Tốc độ thu điểm tối đa	Up to 1.2 triệu điểm/giây
Tần số quét tối đa	Max 300 Hz
Đường quét (laser line width)	~ 600 mm tại mid-field
Khoảng cách làm việc (standoff)	~ 700 mm ±300 mm
Khoảng cách điểm nhỏ nhất	~ 0,080 mm
Cấp bảo vệ môi trường	IP54
Trọng lượng	~ 0,46 kg
Nhiệt độ hoạt động	Khoảng 5°C – 45°C

Ứng dụng & lợi ích

Đo lường bề mặt lớn: vỏ máy bay, thân ô tô, panel kim loại, composite lớn — nơi cần quét nhanh và hiệu quả.
Kiểm tra sản xuất & lắp ráp: tích hợp trong quy trình sản xuất tự động, kiểm tra chất lượng inline hoặc end-of-line.
Khu vực khó tiếp cận: nhờ khoảng cách standoff lớn, có thể đo các chi tiết sâu, hốc, vùng khuất mà máy đo truyền thống khó với tới.
Tích hợp robot/AMR: phù hợp cho nhà máy thông minh (Industry 4.0) khi cần tự động hóa đo lường, giảm nhân công và nâng cao tốc độ.

Liên hệ tư vấn & báo giá

CÔNG TY TNHH THƯƠNG MẠI CÔNG NGHỆ VÀ KỸ THUẬT TTS
Hotline: 0865 392 066
Email: mkt.ttsone.vn@gmail.com
Website: https://ttsone.vn
Địa chỉ: 70 Louis 1, Đại Mỗ, Nam Từ Liêm, Hà Nội
