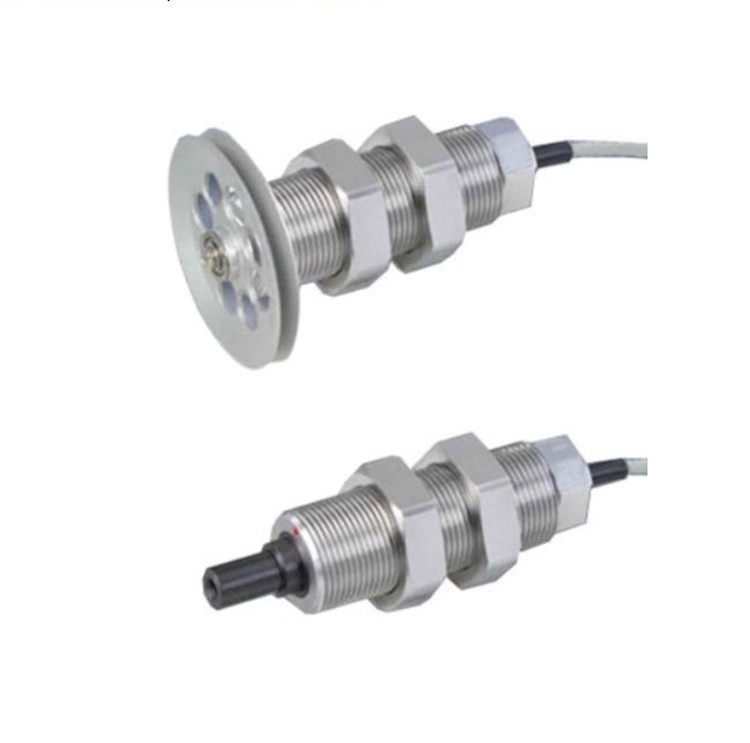

Cảm biến lực RFS150-50N-012

Thương hiệu: TTSONE

Mã đặt hàng: RFS15050N-118

Tồn kho: Yêu cầu đặt hàng

pháp

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

Cảm biến lực căng dây đai RFS150 Checkline là cảm biến lực căng một cuộn được thiết kế để đo lực căng đường chạy của sợi, dây, sợi quang, cáp, băng, dây đai, màng, lá kim loại và các vật liệu xử lý tương tự. Các con lăn hiện có với góc quấn từ 20-180 độ có thể được chuyển đổi để sử dụng làm vị trí đo RFS.

Phạm vi đo lên đến 300 Kg / 3000 N / 660 lbs
Độ phân giải 0,1% trở lên

0-100g … 0-500 gram (0-1N … 0-5N) = Dải thấp (LR)

0-1000g … 0-60 Kg (0-10N … 0-600N) = Dải tiêu chuẩn (SR)

0-100Kg (0-1000N/1kN) = Dải cao (HR)

0-200Kg … 0-300Kg (0-2kN … 0-3kN) = Dải mở rộng (XR)

Cảm biến RFS sở hữu thiết kế đo biến dạng độc đáo, mang lại các phép đo cực kỳ chính xác và ổn định đồng thời cung cấp khả năng bảo vệ quá tải tối đa. Cảm biến RFS được sử dụng trong nhiều ứng dụng ở dải tải thấp và cao, chẳng hạn như đo 1 hoặc 2 gam trên các sợi/sợi mảnh đến đo dây/cáp lên đến 300kg / 3000 N / 660 lbs.

Thiết kế cơ khí độ chính xác cao đảm bảo độ chính xác đã hiệu chuẩn của RFS không thay đổi trong suốt vòng đời hoạt động của cảm biến. Phép đo không bị ảnh hưởng bởi điểm tác dụng lực, tức là cảm biến không bị ảnh hưởng bởi tác dụng của cánh tay đòn hoặc bất kỳ mô-men xoắn nghiêng trục nào có thể xảy ra.

Nguyên lý đo

Lực tác dụng theo hướng xuyên tâm tại trục ổ đỡ, dọc theo vectơ đo, gây ra biến dạng đàn hồi nhỏ ở mức hiển vi của cụm cảm biến tải phức tạp. Biến dạng này được ghi nhận tại một vị trí đã được xác định trước thông qua các cảm biến biến dạng và sau đó được đánh giá bằng điện tử. Độ cứng cơ học cao của cụm cảm biến tải cho phép đo mà hầu như không có sự dịch chuyển. Nguyên lý đo lực căng này dựa trên việc đánh giá lực tác dụng theo phương xuyên tâm và truyền đến cảm biến thông qua trục ổ bi. Lực này được xác định bởi hình học đảo chiều và lực căng dây.

Đặc điểm

Độ phân giải 0,1% trở lên

Vỏ thép không gỉ chắc chắn được bịt kín chống lại các tác động môi trường

Vỏ có ren với đai ốc khóa cho phép lắp đặt dễ dàng và căn chỉnh đơn giản

Bảo vệ quá tải lên đến 800%

Có nhiều loại con lăn dẫn hướng gắn ổ bi chính xác

Được cung cấp kèm theo cáp chống nhiễu dài 3 m (10 ft). Có các chiều dài tùy chọn khác

Có thể phát triển các thiết kế cảm biến tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể. Vui lòng liên hệ để biết thêm chi tiết.

Các con lăn hiện có với góc quấn từ 20-180 độ có thể được sử dụng làm điểm đo cho RFS.

Thông số kỹ thuật Cảm biến lực căng dây đai RFS150 Checkline

Nguyên lý đo: Cảm biến biến dạng

Độ chính xác: ±0.5% toàn thang đo hoặc tốt hơn

Điện áp kích thích cảm biến: 10 VDC (tối đa 12 VDC)

Điện áp đầu ra cảm biến: 1.5 mV/V

Điện trở đầu vào: 350 Ohms

Điện trở đầu ra: 350 Ohms

Bảo vệ quá tải: 400 – 800%

Độ lệch: 0.07mm (tối đa)

Vật liệu vỏ: Thép không gỉ

Bảo vệ môi trường: IP50 (Chống bắn nước)

Loại cáp: Cáp bọc chống nhiễu đường kính 4.5 mm với dây dẫn trần

Chiều dài cáp: Tiêu chuẩn 3 mét / 10ft, có thể đặt hàng chiều dài dài hơn, vui lòng liên hệ

Nhiệt độ hoạt động: 15 đến 155°F (-10 đến 70°C)

Tần số đáp ứng: 5 msec (200 Hz)

Lực tổng hợp [Lực căng dây] x sin α [góc quấn]

Trọng lượng: 400g (xấp xỉ)

Phạm vi đo lên đến 300 Kg / 3000 N / 660 lbs
Độ phân giải 0,1% trở lên

0-100g … 0-500 gram (0-1N … 0-5N) = Dải thấp (LR)

0-1000g … 0-60 Kg (0-10N … 0-600N) = Dải tiêu chuẩn (SR)

0-100Kg (0-1000N/1kN) = Dải cao (HR)

0-200Kg … 0-300Kg (0-2kN … 0-3kN) = Dải mở rộng (XR)

Nguyên lý đo

Đặc điểm

Độ phân giải 0,1% trở lên

Vỏ thép không gỉ chắc chắn được bịt kín chống lại các tác động môi trường

Vỏ có ren với đai ốc khóa cho phép lắp đặt dễ dàng và căn chỉnh đơn giản

Bảo vệ quá tải lên đến 800%

Có nhiều loại con lăn dẫn hướng gắn ổ bi chính xác

Được cung cấp kèm theo cáp chống nhiễu dài 3 m (10 ft). Có các chiều dài tùy chọn khác

Có thể phát triển các thiết kế cảm biến tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể. Vui lòng liên hệ để biết thêm chi tiết.

Các con lăn hiện có với góc quấn từ 20-180 độ có thể được sử dụng làm điểm đo cho RFS.

Thông số kỹ thuật Cảm biến lực căng dây đai RFS150 Checkline

Nguyên lý đo: Cảm biến biến dạng

Độ chính xác: ±0.5% toàn thang đo hoặc tốt hơn

Điện áp kích thích cảm biến: 10 VDC (tối đa 12 VDC)

Điện áp đầu ra cảm biến: 1.5 mV/V

Điện trở đầu vào: 350 Ohms

Điện trở đầu ra: 350 Ohms

Bảo vệ quá tải: 400 – 800%

Độ lệch: 0.07mm (tối đa)

Vật liệu vỏ: Thép không gỉ

Bảo vệ môi trường: IP50 (Chống bắn nước)

Loại cáp: Cáp bọc chống nhiễu đường kính 4.5 mm với dây dẫn trần

Chiều dài cáp: Tiêu chuẩn 3 mét / 10ft, có thể đặt hàng chiều dài dài hơn, vui lòng liên hệ

Nhiệt độ hoạt động: 15 đến 155°F (-10 đến 70°C)

Tần số đáp ứng: 5 msec (200 Hz)

Lực tổng hợp [Lực căng dây] x sin α [góc quấn]

Trọng lượng: 400g (xấp xỉ)
