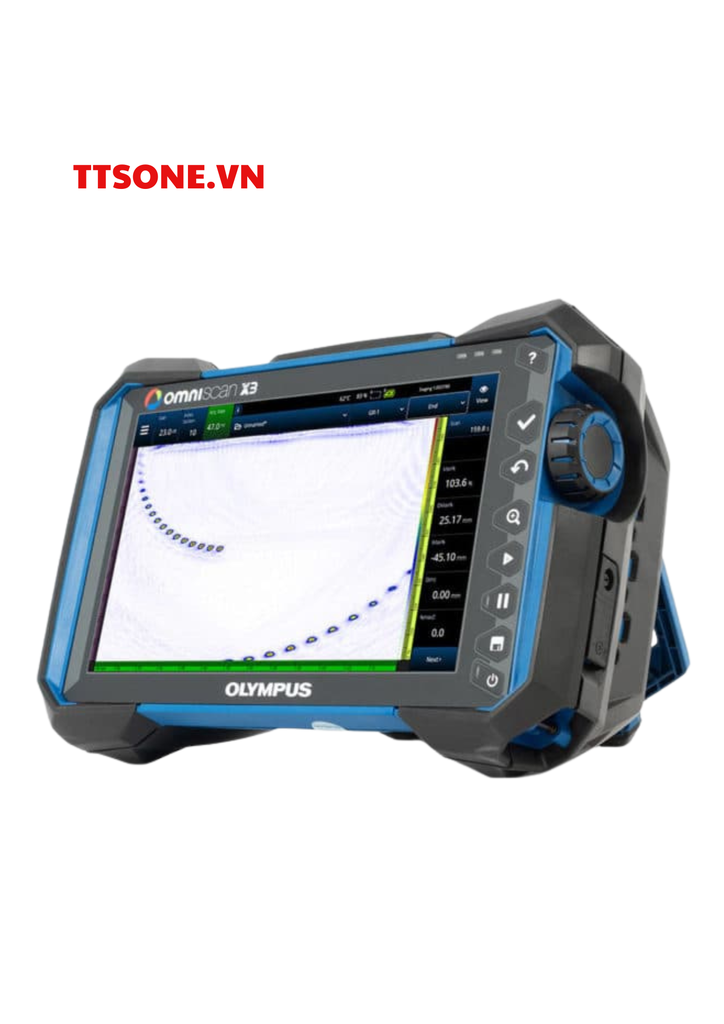

Thiết bị siêu âm Phased Array và TFM OmniScan X3

Thương hiệu: Olympus

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

OmniScan X3 Olympus

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

Dòng sản phẩm OmniScan X3

Thiết bị	OmniScan X3			OmniScan X3 64
Cấu hình	16:64PR	16:128PR	32:128PR	64:128PR
Các ứng dụng	Giám sát ăn mòn, tính toàn vẹn của đường ống, PA / TFM thủ công, TOFD, Đường ống nhỏ.	Mối hàn mỏng đa nhóm kết hợp PA & TOFD, Sản xuất cánh quạt điện gió, Composite.	Mối hàn dày đa nhóm kết hợp PA & TOFD, Austenitic / CRA / Mối hàn đa vật liệu, TFM.	Mối hàn rất dày đa nhóm hiệu suất cao PA & TOFD, Austenitic / CRA / Mối hàn đa vật liệu, TFM năng suất cao, Tấn công hydro ở nhiệt độ cao (HTHA), Phát triển ứng dụng nâng cao.
Bộ phát (PA)	16	16	32	64
Bộ thu	64	128	128	128
Biến tử TFM	32	32	64	128
Kênh UT (P/R)	2	2	2	2
Đa nhóm	Lên đến 2 (PA, UT / TOFD, TFM) hoặc 2 PA với 1 TOFD	Lên đến 8 TFM lên đến 4	Lên đến 8 TFM lên đến 4	Lên đến 8 TFM lên đến 4
Tần số băng thông	0,5 đến 18 MHz			0,2 MHz đến 26,5 MHz
Chiều rộng xung tối đa (PA)	500 ns			1000 ns
Điện áp PA	40 V, 80 V và 115 V / Âm đơn cực			10 V, 20 V, 40 V, 80 V, 120 V và 160 V / Xung vuông lưỡng cực
Dung lượng lưu trữ SSD	64 GB			1 TB
Tất cả các tính năng và thông số kỹ thuật khác	Giống hệt nhau

Thông số kỹ thuật

Các thông số chung cho cả OmniScan X3 và OmniScan X3 64.

Type	Multigroup, multimode ultrasonic flaw detector
Size (W × H × D)	335 mm x 221 mm x 151 mm (13.2 in. x 8.7 in. x 5.9 in.)
Weight	5.7 kg (12.6 lb) (with 1 battery)
Hard Drive Capacity	OmniScan X3 : Internal 64 GB SSD OmniScan X3 64 : Internal 1TB SSD extendable using an external USB drive
Storage Devices	SDHC™ and SDXC™ cards or most standard USB storage devices
Max Onboard File Size	25 GB
GPS	Yes (unless specified otherwise for some regions)
Alarms	3
Wireless Connection	Yes – wireless LAN dongle included in the package (model varies according to region)
PA Connectors	1 connector
UT Connectors	4 (2 channels P/R)
Certifications	ISO 18563-1:2015 ISO-22232-1:2020
Display
Type	TFT LCD with resistive touch screen
Size	269 mm (10.6 in.)
Resolution	1280 × 768 pixels
Number of Colors	16 million
Viewing Angles	Horizontal: −85° to 85° Vertical: −85° to 85°
I/O Ports
USB 2.0	2 ports (one hidden behind the battery)
USB 3.0	1 port
Video Output	Video out (HDMI)
Memory Card	SDHC port
Communication	Ethernet
I/O Lines
Encoder	2-axis encoder line (quadrature quadrature direction), 3rd encoder ready
Digital Input	6 digital inputs, TTL
Digital Output	5 digital outputs, TTL
Acquisition On/Off Switch	Through the configuration of a digital input
Power Output Line	5 V nominal, 1 A (short-circuit protected), and 12 V output at 1 A
External DC Supply
DC-IN Voltage	15 VDC to 18 VDC (min. 50 W)
Connector	Circular, 2.5 mm pin diameter, center-positive
Battery
Type	Lithium-ion battery
Capacity	87 Wh
Number of Batteries	2
Life	5 hours using 2 batteries (hot-swap capable)
PA/UT Configuration
Bit Depth	16 bits
Maximum PRF	20 kHz
Frequency
Effective Digitizing Frequency	Up to 100 MHz
Display
Refresh Rate	A-scan: 60 Hz; S-scan: 20 Hz to 30 Hz
Envelope (echo-dynamic mode)	Yes: Volume-corrected S-scan (30 Hz)
A-Scan Height	Up to 800%
Synchronization
On Internal Clock	1 Hz to 10 kHz
External Pace	Yes
On Encoder	On 2 axes: from 1 to 65,536 steps

Dòng sản phẩm OmniScan X3

Thiết bị	OmniScan X3			OmniScan X3 64
Cấu hình	16:64PR	16:128PR	32:128PR	64:128PR
Các ứng dụng	Giám sát ăn mòn, tính toàn vẹn của đường ống, PA / TFM thủ công, TOFD, Đường ống nhỏ.	Mối hàn mỏng đa nhóm kết hợp PA & TOFD, Sản xuất cánh quạt điện gió, Composite.	Mối hàn dày đa nhóm kết hợp PA & TOFD, Austenitic / CRA / Mối hàn đa vật liệu, TFM.	Mối hàn rất dày đa nhóm hiệu suất cao PA & TOFD, Austenitic / CRA / Mối hàn đa vật liệu, TFM năng suất cao, Tấn công hydro ở nhiệt độ cao (HTHA), Phát triển ứng dụng nâng cao.
Bộ phát (PA)	16	16	32	64
Bộ thu	64	128	128	128
Biến tử TFM	32	32	64	128
Kênh UT (P/R)	2	2	2	2
Đa nhóm	Lên đến 2 (PA, UT / TOFD, TFM) hoặc 2 PA với 1 TOFD	Lên đến 8 TFM lên đến 4	Lên đến 8 TFM lên đến 4	Lên đến 8 TFM lên đến 4
Tần số băng thông	0,5 đến 18 MHz			0,2 MHz đến 26,5 MHz
Chiều rộng xung tối đa (PA)	500 ns			1000 ns
Điện áp PA	40 V, 80 V và 115 V / Âm đơn cực			10 V, 20 V, 40 V, 80 V, 120 V và 160 V / Xung vuông lưỡng cực
Dung lượng lưu trữ SSD	64 GB			1 TB
Tất cả các tính năng và thông số kỹ thuật khác	Giống hệt nhau

Thông số kỹ thuật

Các thông số chung cho cả OmniScan X3 và OmniScan X3 64.

Type	Multigroup, multimode ultrasonic flaw detector
Size (W × H × D)	335 mm x 221 mm x 151 mm (13.2 in. x 8.7 in. x 5.9 in.)
Weight	5.7 kg (12.6 lb) (with 1 battery)
Hard Drive Capacity	OmniScan X3 : Internal 64 GB SSD OmniScan X3 64 : Internal 1TB SSD extendable using an external USB drive
Storage Devices	SDHC™ and SDXC™ cards or most standard USB storage devices
Max Onboard File Size	25 GB
GPS	Yes (unless specified otherwise for some regions)
Alarms	3
Wireless Connection	Yes – wireless LAN dongle included in the package (model varies according to region)
PA Connectors	1 connector
UT Connectors	4 (2 channels P/R)
Certifications	ISO 18563-1:2015 ISO-22232-1:2020
Display
Type	TFT LCD with resistive touch screen
Size	269 mm (10.6 in.)
Resolution	1280 × 768 pixels
Number of Colors	16 million
Viewing Angles	Horizontal: −85° to 85° Vertical: −85° to 85°
I/O Ports
USB 2.0	2 ports (one hidden behind the battery)
USB 3.0	1 port
Video Output	Video out (HDMI)
Memory Card	SDHC port
Communication	Ethernet
I/O Lines
Encoder	2-axis encoder line (quadrature quadrature direction), 3rd encoder ready
Digital Input	6 digital inputs, TTL
Digital Output	5 digital outputs, TTL
Acquisition On/Off Switch	Through the configuration of a digital input
Power Output Line	5 V nominal, 1 A (short-circuit protected), and 12 V output at 1 A
External DC Supply
DC-IN Voltage	15 VDC to 18 VDC (min. 50 W)
Connector	Circular, 2.5 mm pin diameter, center-positive
Battery
Type	Lithium-ion battery
Capacity	87 Wh
Number of Batteries	2
Life	5 hours using 2 batteries (hot-swap capable)
PA/UT Configuration
Bit Depth	16 bits
Maximum PRF	20 kHz
Frequency
Effective Digitizing Frequency	Up to 100 MHz
Display
Refresh Rate	A-scan: 60 Hz; S-scan: 20 Hz to 30 Hz
Envelope (echo-dynamic mode)	Yes: Volume-corrected S-scan (30 Hz)
A-Scan Height	Up to 800%
Synchronization
On Internal Clock	1 Hz to 10 kHz
External Pace	Yes
On Encoder	On 2 axes: from 1 to 65,536 steps
