Máy quét 3D laser HP-L-8.9

Thương hiệu: HEXAGON

Mã đặt hàng: Đang cập nhật...

Tồn kho: Yêu cầu đặt hàng

HP-L-8.9 Hexagon

Giá:

Liên hệ mua hàng

Quý khách bấm ảnh QR

QUAN TÂM kênh Zalo TTS để nhận tin báo đơn hàng.

In báo giá giỏ hàng Liên hệ báo giá

Chi Tiết Sản Phẩm
Tài Liệu Tham Khảo

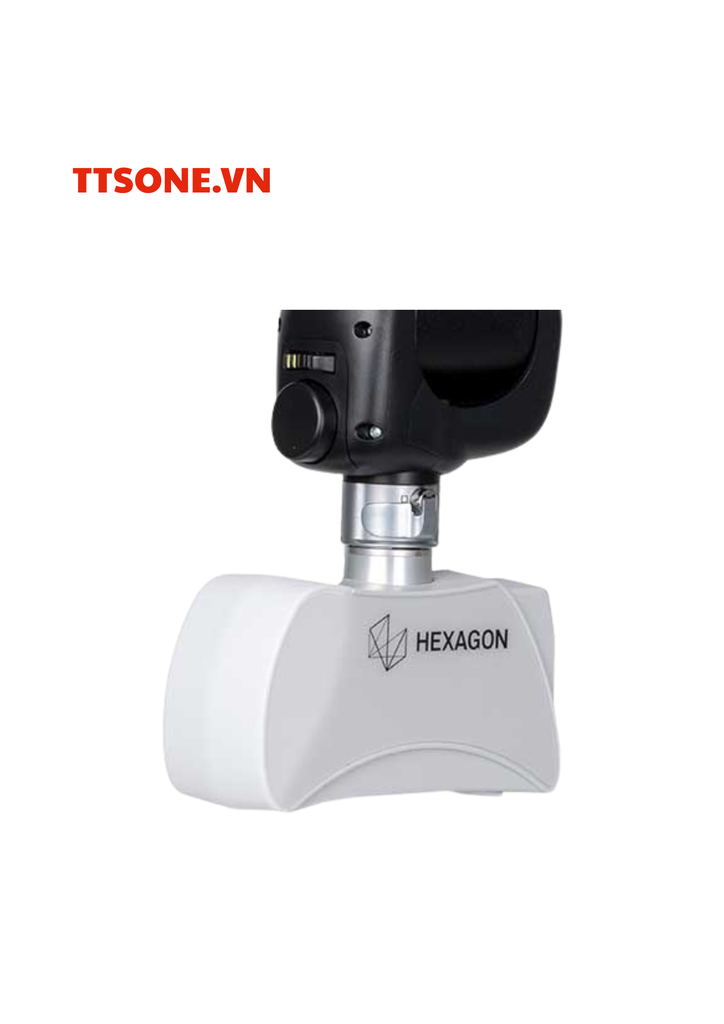

Máy quét 3D Laser HP-L-8.9 — Giải pháp quét không tiếp xúc chi phí hợp lý cho hệ thống đo cầm tay

Máy quét laser HP-L-8.9 của Hexagon là một giải pháp quét 3D không tiếp xúc (non-contact) được thiết kế để tích hợp nhanh chóng vào các cánh tay đo (Absolute Arm) 6 trục, mở rộng khả năng đo lường từ đo tiếp xúc sang quét bề mặt.

HP-L-8.9 mang đến khả năng đo các chi tiết phức tạp hoặc mỏng manh mà đo tiếp xúc truyền thống khó làm được, như các chi tiết có hình dạng tự do, vật liệu mềm hoặc bề mặt khó xử lý.

Ưu điểm & tính năng nổi bật

Tích hợp nhanh & dễ dùng
HP-L-8.9 có thể gắn lên cánh tay đo 6 trục (Absolute Arm) trong vài phút mà không cần can thiệp nhà máy hoặc hiệu chuẩn lại lớn.
Không cần dùng marker (tạo điểm tham chiếu)
Cảm biến này hoạt động dựa vào hệ mã hóa tuyệt đối của cánh tay đo, nên không cần đặt các điểm định vị trước khi đo.
Chuyển đổi nhanh giữa đo laser & đo tiếp xúc
Người dùng có thể chuyển từ quét laser sang đầu dò tiếp xúc (touch probe) trong cùng một phiên phần mềm mà không cần hiệu chuẩn lại.
Khoảng cách làm việc (stand-off) dài
Với khoảng cách làm việc dài, HP-L-8.9 có thể đo các hốc, vùng sâu hoặc khoang bên trong chi tiết mà đầu dò thông thường khó tiếp cận.
Ống kính & quang học chất lượng cao
Thiết bị có thể đo các vật liệu khó như sợi carbon, da, thép… mà không cần chuẩn bị bề mặt (ví dụ đánh mờ, phủ phấn).
Range finder (máy đo khoảng cách hướng dẫn)
Tích hợp bộ đo khoảng cách giúp người vận hành xác định vị trí tối ưu để quét, giúp giảm lỗi do đặt quá xa hoặc quá gần bề mặt.

Thông số kỹ thuật nổi bật

Thông số	Giá trị
Độ chính xác (Probing form error)	40 µm (2 sigma)
Tốc độ thu điểm	45.000 điểm/giây
Số điểm mỗi dòng (points per line)	750
Tần số đường quét (line rate)	60 Hz
Chiều rộng đường laser (mid-field line width)	80 mm
Khoảng cách làm việc (stand-off)	135 mm ± 45 mm
Bước điểm nhỏ nhất (minimum point spacing)	0,08 mm
Điều chỉnh công suất laser	Bán tự động (semi-automatic)

Ứng dụng thực tế

Máy quét HP-L-8.9 được ứng dụng rộng rãi trong nhiều lĩnh vực:

So sánh mẫu (benchmarking) & thiết kế sản phẩm
Quét bề mặt chi tiết phức tạp để so sánh với mô hình CAD hoặc dùng trong giai đoạn thiết kế ý tưởng.
Ô tô & hàng không — nội thất, ghế, bề mặt cong
Đo bề mặt ghế, phần trang trí nội thất hoặc chi tiết cong bên trong xe/không gian máy bay.
Đúc, rèn & gia công thô
Quét bề mặt chi tiết đúc hoặc rèn để kiểm tra lượng dư & biến dạng trước gia công tinh.
Jigs, tấm gá & đồ gá
Kiểm tra độ chính xác của đồ gá, tấm gá và chi tiết hỗ trợ lắp ráp.
Reverse engineering & 3D printing
Số hóa chi tiết thực tế để thiết kế ngược hoặc tạo mô hình cho in 3D & phát triển nhanh prototyping.
Bảo trì, sửa chữa & đại tu (MRO)
Quét các chi tiết để so sánh hao mòn theo thời gian, giúp ra quyết định sửa chữa hoặc thay thế.
