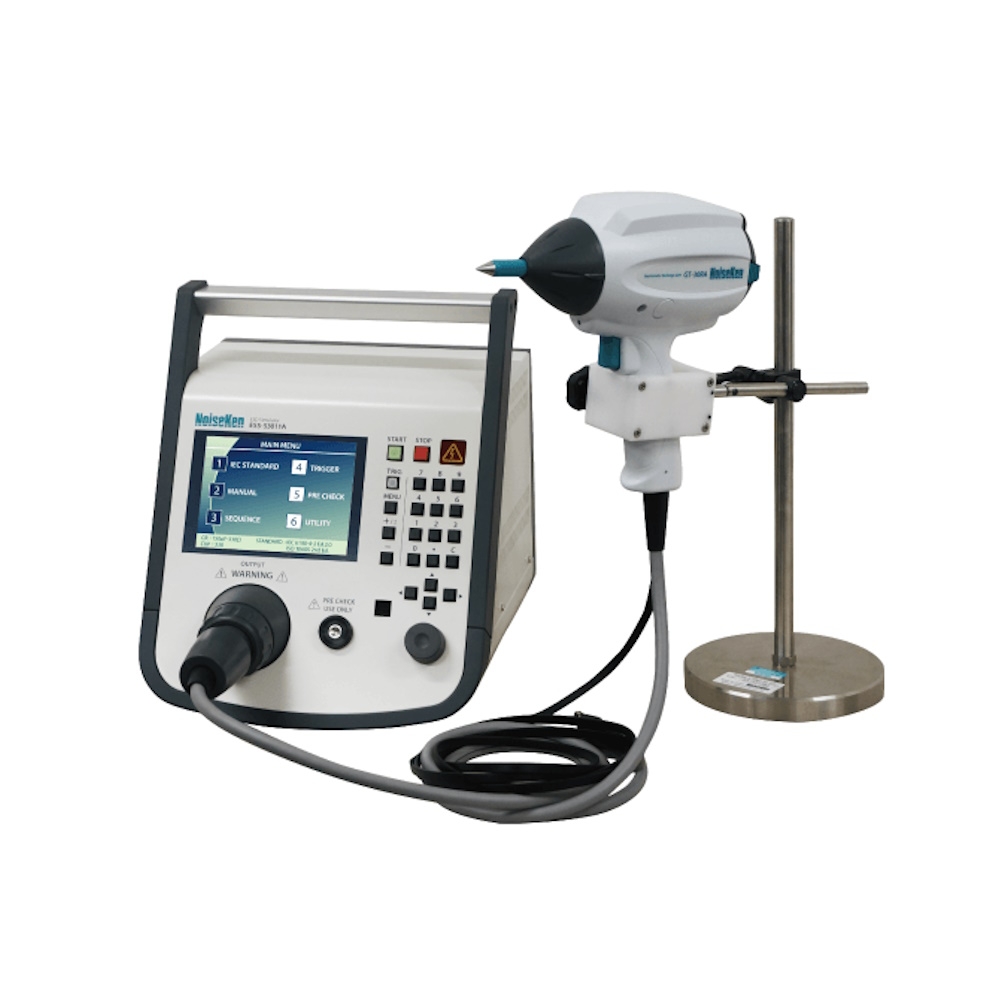

Máy Mô Phỏng Phóng Tĩnh Điện ESS-S3011A & GT-30RA

MÔ TẢ SẢN PHẨM

Tuân thủ EN / IEC 61000-4-2 Ed2

Tuân thủ ISO 10605 Ed2 (Lưu ý: Cần có đầu súng và CR unit)

Kiểm tra trước

3 chức năng kiểm tra trước” kiểm tra và xác nhận tình trạng thiết bị trước khi thử nghiệm

Hiển thị giá trị CR” để đảm bảo đã lắp đúng mô-đun

Trong quá trình kiểm tra

Mười phím & Núm xoay” giúp cài đặt dễ dàng

Bộ điều khiển hồng ngoại” để cho phép cài đặt Thiết bị từ xa

Chức năng phát hiện tĩnh điện” để xác nhận khi thực hiện bài đo gián tiếp.

Súng ESD nhẹ nhất trên thị trường” để hoạt động được kéo dài liên tục

Đèn LED trắng” để hiển thị vị trí phóng tĩnh điện.

THÔNG SỐ KĨ THUẬT

Polarity : Positive / Negative

Output voltage : 0.20 kV ～ 30.0 kV ± 5% (30.5 kV max) *0.20kV〜1.99kV ±10%　2.00kV〜30.0kV ±5%

                          ～ 10.0 kV : 0.01 kV step ～ 30.0 kV : 0.1 kV step

Repetition cycle : 0.05s ～ 600s ±10% / Manual

                            Set step : 0.01s (0.05 ～ 9.99s), 0.10s (10.0 ～ 600.0s)

Discharge number of times : 1 ～ 60,000 times, Preset 1 time step or continuous preset

Discharge mode : Contact discharge / Air discharge

Radiation level mode : NORMAL mode / EXTRA mode

Trigger mode : Gun trigger / Main trigger / External trigger

Operation panel : Color LCD / Push-buttons (Partially lighting)

Gun holder : Standard attached (to hold the discharge gun Model GT-30RA)

Radiation mode select switch : Extra / Normal switching function built-in

Discharge detection : Discharge detection function in air-discharge equipped

Pre-checking function : Following 3 steps function equipped (by user operation. Not the calibration but just checking)

                        STEP1 : High voltage output checking

                        STEP2 : Withstanding voltage checking

                        STEP3 : Discharge relay operation checking

CR & Gun head checking :CR constant and gun head recognizable

                        (indication to prevent a wrong combination)

"IEC STANDARD" test mode : Contact discharge mode : 2.0 kV, 4.0 kV, 6.0 kV and 8.0 kV steps

                                                Air discharge mode : 2.0 kV, 4.0 kV, 8.0 kV and 15.0 kV steps

"MANUAL" test   mode : Contact / Air discharge mode, Arbitrary setting 0.2 kV ～ 30.0 kV

                                        Sweeping function built-in, Recordable up to 99 units

"SEQUENCE" test mode :  Enables to operate units set in MANUAL mode continuously.

                                                Max. 22 steps / 1 program and the programs recordable up to 20.

Warning lamp : Lighting at voltage output from the generator.

                         Blinking at electro-static discharging

Charge capacitor / resistor : 150 pF±10%, 330Ω±10% (Built-in CR unit for discharge gun GT-30RA)

Charge resistor in generator : 10 MΩ (Totally 53Ω in combination with 43 MΩ in discharge gun)*

AUX connector : D-SUB 15 pins female connector

                           (for connecting to patolight, automated ESD eliminator,

                          external interlock input, external trigger input terminal)

Optical communication : Optical connector (serial interface) for connecting to PC connector

Power supply / consumption : AC100 V ～ AC240 V 50 Hz / 60 Hz ±10% 75VA

Dimensions : Generator : (W)392 mm x (H)312 mm x (D)295.3 mm (gun holder included)

                      Discharge gun : (W)83.3 mm x (H)217.2 mm x (D)229.3 mm

Weight : Generator : approx. 7.5 kg (with Gun Holder)

              Discharge gun : approx. 800 g (cable and connector excluded)

Details of GT-30RA discharge gun: Discharge gun (with discharge cup 330 Ω test), CR unit 06-00073B (150 pF – 330 Ω), discharge tips ( conical / round)
