Thông tin chi tiết:

Máy gắp đặt linh kiện bán tự động với hệ quang và trạm hàn BGA SMT-MT3

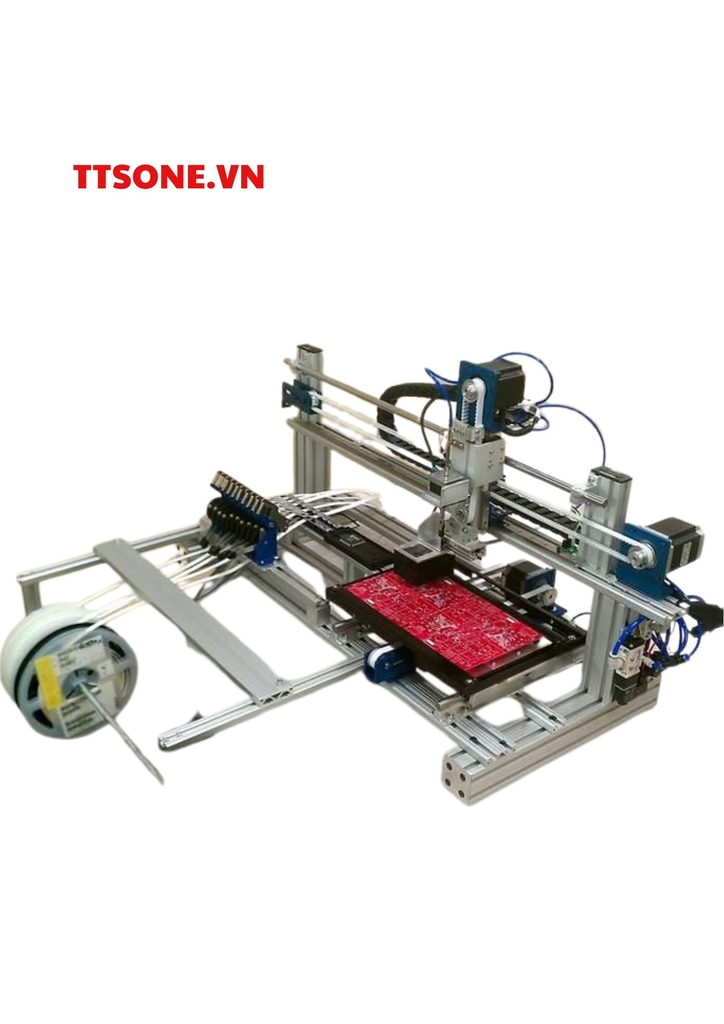

SMT-MT3 cấu hình cơ bản

SMT-MT3 cấu hình mở rông cho PCB size 12"x16"

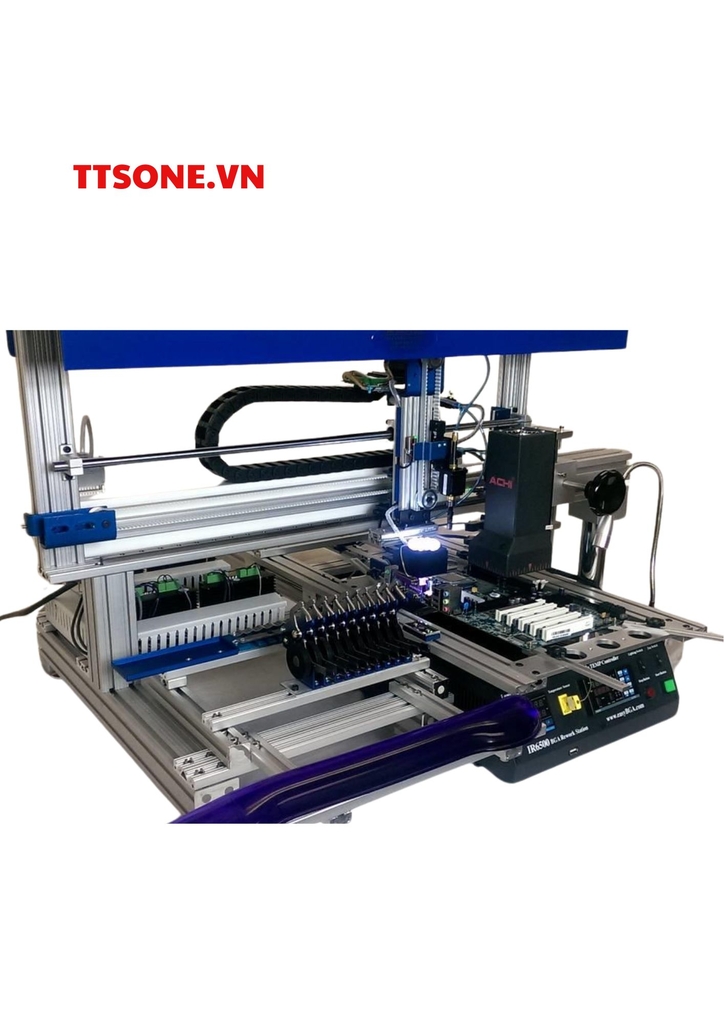

SMT-MT3 kèm trạm hàn BGA

Gắp linh kiện 0603

Gắp IC

Đặt linh kiện 0603

Đặt chip QFP part

Đặth BGA

PCB và linh kiện ( hoặc đầu hút) được căn chỉnh chính xác bởi hệ quang trước khi định vị xuống. Các máy dòng SMT là kết quả của sự nghiên cứu đổi mới và trải nghiệm phong phú trong cả máy móc thủ công và tự động. Được thiết kế để dễ vận hành và bố trí nhanh.

Đặc điểm SMT-MT3

• Trục X,Y,Z tích hợp động cơ bước
• Hệ quang cho các linh kiện nhỏ và BGA. Với hệ quang trang bị, PCB và linh kiện trên đầu hút đều được nhìn thấy trên cùng màn hình. Sự chính xác được điều chỉnh bởi các trục X,Y,Z và xoay trong khi theo dõi trên màn hình độc lập hoặc máy tính. Với các IC lớn hệ quang sẽ lớn hơn.
• Việc gắp và đặt linh kiện thực hiện trực tiếp hoặc lập trình.
• Với điện trở hoặc tự điện có 02 chức năng bán tự động hoặc tự động hoàn toàn.
• Camera có thể tích hợp với hệ quang, độ phân giải cao 1280x960 pixels.
• Số lượng feeder tối đa: 20 SX-2 8mm feeders (loose part tray can not be installed if 20 feeders are installed)
• Feeder đi cùng máy: 10 loại SX-2 8mm tape feeders và 01 loose part tray bao gồm
• Hỗ trợ linh kiện 0201 tới BGA và các loại IC khác nhau
• Tốc độ gắp đặt linh kiện lên tới 1000 parts / giờ
• Bổ sung thêm được feeder
• Phần mềm đơn giản, dễ sử dụng
• Sử dụng máy để bàn hoặc laptop (XP ,Win 7, Win 8, Win 10, Desktop or Laptop)
• Bảo hành 12 tháng
• Nguồn cấp: 110V AC 60Hz, hoặc 220 V AC, 50Hz
• Made in USA

Vận hành:

• Máy có thể vận hành bằng 1 hoặc 2 tay: tay trái chỉnh tape linh kiện, tay phải xác định việc gắp đặt linh kiện bằng click chuột máy tính. Không cần xác nhận nếu chạy chế độ tự động. Linh kiện nhỏ và IC sẽ được gắp đặt trực tiếp với hệ quang hỗ trợ.
• Lập trình feeders và linh kiện trên phần mềm.
• Bắt đầu quá trình gắp và đặt trong phần mềm.
• Máy di chuyển tới vị trí feeder được lập trình, đầu hút hạ thấp, người sử dụng sẽ xác nhận vị trí trước khi gắp linh kiện.
• Người sử dụng đẩy tay cầm của bộ nạp feeder SX-2 để nâng băng linh kiện lên, xác nhận việc gắp linh kiện bằng việc click chuột máy tính.
• Máy gắp linh kiện lên, xoay nếu cần thiết, di chuyển tới vị trí đã được lập trình trên PCB và hạ thấp đầu hút, người vận hành sẽ điều chỉnh và xác nhận vị trí để đặt linh kiện.
• Trong khi xem qua hệ quang, người vận hành điều chỉnh vị trí linh kiện chính xác trên PCB
• Người vận hành xác nhận vị trí đặt linh kiện
• Lặp lại các bước trên tới khi quá trình kết thúc.
• Máy có thể chạy hoàn toàn tự động với feeder SX-3 hoặc PX.
